(二)基本构件设计
钢结构的基本构件有轴心受力构件、受弯构件和拉弯、压弯构件。普通钢结构中,一般受力构件及其连接中不应采用厚度小于
1.轴心受力构件

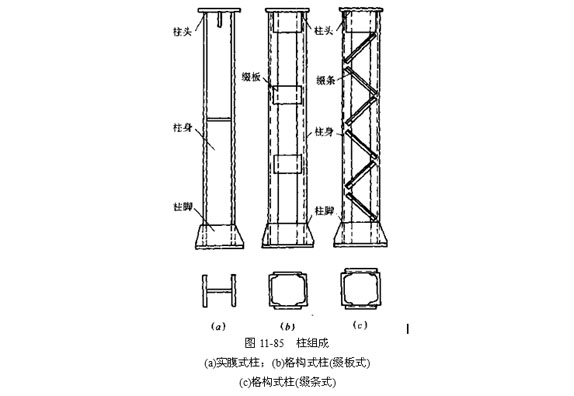

(1)轴心受力构件的应用和截面形式轴心受力构件包括轴心受拉构件和轴心受 压构件,也包括轴心受压柱。在钢结构中,屋架、托架、塔架和网架等各种类型的平面或空间桁架以及支撑系统,通常均为轴心受拉和轴心受压构件组成。工作平台、多层和高层房屋骨架的柱、承受梁或桁架传来的荷载、当荷载为对称布置且不考虑水平荷载时,属于轴心受压柱。柱通常由柱头、柱身和柱脚三部分组成(图11-85)。
(2)轴心受拉构件的计算
设计轴心受拉构件时,根据结构的用途、构件受力大小和材料供应情况选用合理的截面形式。轴心受拉构件的计算包括强度和刚度两方面的内容。
1)强度
轴心受拉构件的强度按下式计算:
2)刚度
轴心受拉构件的刚度通常用长细比入来衡量,长细比是构件的计算长度lo与构件截面回转半径i的比值,即λ=lo/i。λ愈小,构件刚度愈大,反之则刚度愈小。λ过大会使构件在使用过程中由于自重发生挠曲,在动荷载作用下容易产生振动,在运输和安装过程中容易产生弯曲。因此,设计时应使构件最大长细比不超过规定的容许长细比,即:
