1K415034燃气管道功能性试验的规定
燃气管道在安装过程中和投入使用前应进行管道功能性试验，应依次进行管道吹扫、
强度试验和严密性试验。
一、管过吹扫
管道及其附件组装完成并在试压前，应按设计要求进行气体吹扫或清管球清扫。每次吹扫管道长度不宜超过500m，管道超过500m时宜分段吹扫。吹扫球应按介质流动方向进行，以避免补偿器内套筒被破坏。吹扫结果可用贴有纸或白漆的木靶板置于吹扫口检查，5 mm内靶上无铁锈脏物则认为合格。吹扫后，将集存在阀室放散管内的脏物排出，清扫干净。
二、强度试验
(一)试验前应具备条件
(1)试验用的压力计及温度记录仪应在校验有效期内。
(2)编制的试验方案已获批准，有可靠的通信系统和安全保障措施，已进行了技术交底。

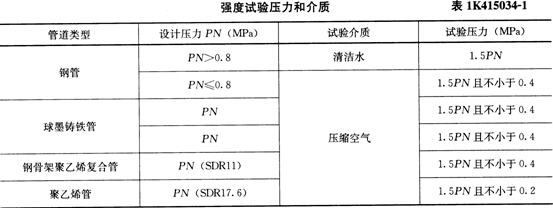

1)强度试验压力和介质应符合下表1K415034-1的规定。
|
设计压力PN (MPa)
|
试验管道最大长度
|
(m)
|
|
PN≤0.4
|
1000
|
|
|
0. 4
|
5000
|
|
|
1.6
|
10000
|
|
(3)管道焊接检验、清扫合格。
(4)埋地管道回填土宜回填至管上方0. 5m以上，并留出焊接口。
(5)管道试验用仪表安装完毕，且符合规范要求。
1)试验用压力计的量程应为试验压力的1.5～2倍，其精度不得低于1.5级。
2)压力计及温度记录仪表均不应少于两块，并应分别安装在试验管道的两端。
(二)气压试验
(1)当管道设计压力小于或等于0.8MPa时，试验介质应为空气，利用空气压缩机向燃气管道内充人压缩空气，借助空气压力来检验管道接口和材质的致密性的试验。
(2)除聚乙烯(SDR17.6)管外，试验压力为设计输气压力的1.5倍，但不得低于0. 4MPa,1.5倍设计压力。当压力达到规定值后，应稳压lh，然后用肥皂水对管道接口进行检查，全部接口均无漏气现象认为合格。若有漏气处，可放气后进行修理，修理后再次试验，直至合格。
(三)水压试验
(1)当管道设计压力大于0. 8MPa时，试验介质应为清洁水，试验压力不得低于1.5倍设计压力。水压试验时，试验管段任何位置的管道环向应力不得大于管材标准屈服强度的90%。架空管道采用水压试验前，应核算管道及其支撑结构的强度，必要时应临时加固。试压宜在环境温度5℃以上进行，否则应采取防冻措施。
(2)水压试验应符合现行国家标准《液体石油管道压力试验》GB/T 16805--2009的有关规定。
(3)试验压力应逐步缓升，首先升至试验压力的50%，应进行初检，如无泄漏、异常，继续升压至试验压力，然后宜稳压lh后，观察压力计不应少于30min，无压力降为合格。
(4)水压试验合格后，应及时将管道中的水放(抽)净，并按《城镇燃气输配工程施工及验收规范》CJJ 33--2005有关规定进行吹扫。
(5)经分段试压合格的管段相互连接的焊缝，经射线照相检验合格后，可不再进行强度试验。
三、严密性试验
(一)试验前应具备条件
(1)试验用的压力计及温度记录仪应在校验有效期内。
(2)严密性试验应在强度试验合格且燃气管道全部安装完成后进行。若是埋地敷设，必须回填土至管顶0. 5m以上后才可进行。
(3)编制的试验方案已获批准，有可靠的通信系统和安全保障措施，已进行了技术交底。
1)压力和介质应符合《城镇燃气输配工程施工及验收规范》CJJ 33--2005有关规定，宜采用严密性试验。
2)严密性试验是用空气(试验介质)压力来检验近似于输气条件下燃气管道管材和接口的致密性。
(4)试验压力应满足下列要求：
1)设计压力小于5kPa时，试验压力应为20kPa。
2)设计压力大于或等于5kPa时，试验压力应为设计压力的1.15倍，且不得小于0. 1MPa。
(5)试验用的压力计量程应为试验压力的1.5～2倍，其精度等级、最小分格值及表盘直径应满足《城镇燃气输配工程施工及验收规范》CJJ 33--2005的要求。
(二)试验
(1)试验设备向所试验管道充气逐渐达到试验压力，升压速度不宜过快。
(2)设计压力大于0. 8MPa的管道试压，压力缓慢上升至30%和60%试验压力时，应分别停止升压，稳压30min，并检查系统有无异常情况，如无异常情况继续升压。管内压力升至严密性试验压力后，待温度、压力稳定后开始记录。

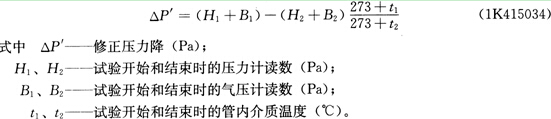

(3)稳压的持续时间应为24h，每小时记录不应少于1次，修正压力降不超过133Pa为合格。修正压力降应按下式确定：
(4)所有未参加严密性试验的设备、仪表、管件，应在严密性试验合格后进行复位，然后按设计压力对系统升压，应采用发泡剂检查设备、仪表、管件及其与管道的连接处，不漏者为合格。
【案例1K415034】
1.背景
某新建经济技术开发区综合市政配套工程，一期主干道长2.5km，其下敷设有DN1200mm雨水、DN1000mm污水、DN500mm给水(钢管)、DN400mm次高压B燃气(钢管)、DN300mm供热(钢管)等管道工程。计划工期为2004年3月1日至2004年6月1 0日。由于拆迁拖期、专业管线施工发生质量返工，致使工期延误，6月1 5日各专业管线才完工，使沥青混凝土道路工程处于雨期施工。
2.问题
(1)在专业分包选择施工单位时，供热管道施焊单位应具备什么条件?
(2)污水、给水、供热、燃气管道的功能性试验包括什么项目?简述本工程燃气管道工程功能性试验技术要点。
(3)叙述道路工程雨期施工特点及质量控制要求。
3.参考答案
(1)问题1
根据《城镇供热管网工程施工及验收规范》CJJ 28―2004第4.1.3条的规定，施焊的单位应符合下列要求：
1)有负责焊接工程的焊接技术人员、检查人员和检验人员;
2)有符合焊接工艺要求的焊接设备且性能稳定可靠;
3)有精度等级符合要求、灵敏度可靠的焊接检验设备;
4)有保证焊接工程质量达到标准的措施。
(2)问题2
污水管道：采用闭水试验方法进行管道严密性检验。
给水管道和供热管道：应进行水压试验。
燃气管道：需进行吹扫、强度试验和严密性试验。
本工程功能性试验的技术要求有：
1)强度试验：试验压力为设计输气压力的1.5倍，但不得低于0.4MPa，采取气压试验。当压力达到规定值后，应稳压lh，然后用肥皂水对管道接口进行检查，全部接口均无漏气现象认为合格。若有漏气处，可放气后进行修理，修理后再次试验，直至合格。
2)严密性试验：试验需在燃气管道全部安装完成且填土至管顶0.5m以上后才可进行。试验压力应为设计压力的1.15倍，但不得低于0.1MPa。严密性试验前应向管道内充气至试验压力。试验持续时间一般不少于24h，修正压力降不超过133Pa为合格。
3)燃气管道应与相邻管道功能性试验协调安排，最好在其后进行。
(3)问题3
道路雨期施工特点及质量要求：
1)雨期施工准备
以预防为主，掌握天气预报和施工主动权。
工期安排紧凑，集中力量打歼灭战。
做好排水系统，防、排相结合。
准备好防雨物资，如篷布、罩棚等。
加强巡逻检查，发现积水、挡水处，及时疏通。道路工程如有损坏，应及时修复。
2)施工特点及质量控制要求一
土路基：有计划地集中力量，组织快速施工，分段开挖，切忌全面开挖或战线过长。挖方地段要留好横坡，做好截水沟。坚持当天挖完、填完、压完，不留后患。因雨翻浆地段，坚决换料重做。路基填土施工，应按2%～4%以上的横坡整平压实，以防积水。
基层：对稳定材料基层，应坚持拌多少、铺多少、压多少、完成多少。下雨来不及完成时，也要碾压1～2遍，防止雨水渗透。
面层：沥青面层不允许下雨时或下层潮湿时施工。雨期应缩短施工长度，加强工地现场与沥青拌合厂联系，应做到及时摊铺、及时完成碾压。
