1K416023 竣工图编绘与实测
本条文以垃圾填埋场工程为主，简要介绍市政公用工程场(厂)站竣工图测绘与实测要点。
一、竣工图编绘
(一)市政公用工程特点
市政公用工程因其固有特点，施工过程中常会因现场情况变化而致使设计变更，导致构筑物的竣工位置与设计位置存在偏差;市政公用工程如地下隧道或地下管线工程竣工投入运行后，为了安全运行、方便维修及日后改扩建，需要其保存完整竣工资料。因此，市政公用工程竣工测量是十分重要。
(二)工程竣工测量特点
(1)市政公用工程竣工图编绘具有边竣工、边编绘，分部编绘竣工图，实测竣工图等特点。需要在施工过程中收集一切有关的资料，加以整理，及时进行编绘。
(2)工程开工前应考虑和统筹安排竣工测量。

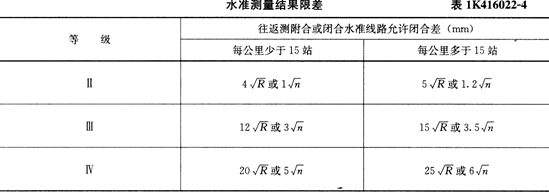

Ⅱ、Ⅲ、Ⅳ等水准测量均应进行往返测，或单程双线观测，其测量结果应符合表1K416022-4的规定。
4.水准测量的平差
水准网的平差，根据水准路线布设的情况，可采用各种不同的方法。附合在已知点上构成结点的水准网，采用结点平差法。若水准网只具有2～3个结点，路线比较简单，则采用等权代替法。作为厂区高程控制的水准网，一般都构成环形，而且网中只具有惟一的高程起算点，因而多采用多边形图解平差法。这种方法全部计算都在图上进行，可迅速求得平差结果。
(三)主要技术要求
(1)场区高程控制网应布设成附合环线、路线或闭合环线。高程测量的精度，不宜低于三等水准的精度。
(2)施工现场的高程控制点有效期不宜超过半年，如有特殊情况可适当延长有效期，但应经过控制校核。
(3)矩形建(构)筑物应据其轴线平面图进行施工各阶段放线;圆形建(构)筑物应据其圆心施放轴线、外轮廓线。
1K416023 竣工图编绘与实测
本条文以垃圾填埋场工程为主，简要介绍市政公用工程场(厂)站竣工图测绘与实测要点。
一、竣工图编绘
(一)市政公用工程特点
市政公用工程因其固有特点，施工过程中常会因现场情况变化而致使设计变更，导致构筑物的竣工位置与设计位置存在偏差;市政公用工程如地下隧道或地下管线工程竣工投入运行后，为了安全运行、方便维修及日后改扩建，需要其保存完整竣工资料。因此，市政公用工程竣工测量是十分重要。
(二)工程竣工测量特点
(1)市政公用工程竣工图编绘具有边竣工、边编绘，分部编绘竣工图，实测竣工图等特点。需要在施工过程中收集一切有关的资料，加以整理，及时进行编绘。
(2)工程开工前应考虑和统筹安排竣工测量。
(3)测图方法应灵活，在传统测绘方法基础上引用新型的测图技术;以实测现状图为主，以资料收集为辅，并有编制、测绘相结合的特点。
(三)竣工图编绘基本要求
(1)市政公用工程竣工图应包括与施工图(及设计变更)相对应的全部图纸及根据工程竣工情况需要补充的图纸。
(2)各专业竣工图应符合规范标准以及合同文件规定。
(3)竣工总图编绘完成后，应经原设计及施工单位技术负责人审核、会签。
二、编绘竣工图的方法和步骤
(一)准备工作
1.决定竣工图的比例尺
应根据工程规模大小和构筑物密集程度，参照下列规定确定竣工图的比例尺：
(1)小区内为1/500或1/1000;
(2)小区外为1/1000～1/5000。
2.绘制竣工图
竣工测量应按规范规定补设控制网。受条件制约无法补设测量控制网时，可考虑以施工有效的测量控制网点为依据进行测量，但应在条件允许的范围内对重复利用的施工控制网点进行校核。控制点被破坏时，应在保证施测细部点的精度下进行恢复。对已有的资料应进行实地检测、校核，其允许偏差应符合国家现行有关施工验收规范的规定。
竣工图的绘制成图一般采用外业测量记录，经过数据传输处理后，利用专业的成图软件进行成图处理，再通过绘图仪进行打印出图。为了能长期保存竣工资料，竣工图应采用质量较好的图纸。现今逐渐采用一次成图的大幅面打印图纸代替了晒图。竣工图的允许误差不得大于图上±0. 2mm。
(二)竣工图的编绘
1.绘制竣工图的依据
(1)没计总平面图、单位工程平面图、纵横断面图和设计变更资料;
(2)控制测量资料、施工检查测量及竣工测量资料。
2.根据设计资料展点成图
凡按设计坐标定位施工的工程，应以测量定位资料为依据，按设计坐标(或相对尺寸)和标高编绘。建筑物和构筑物的拐角、起止点、转折点应根据坐标数据展点成图;对建筑物和构筑物的附属部分，如无设计坐标，可用相对尺寸绘制。若原设计变更，则应根据设计变更资料编绘。
3.根据竣工测量资料或施工检查测量资料展点成图
在市政公用工程施工过程中，在每一个单位(体)工程完成后，应该进行竣工测量，并提出其竣工测量成果。
对凡有竣工测量资料的工程，若竣工测量成果与设计值之间相差未超过规定的定位允许偏差时，按设计值编绘;否则应按竣工测量资料编绘。
4.展绘竣工位置时的要求
根据上述资料编绘成图时，对于构筑物应采用不同线体绘出该工程的竣工位置，并应在图上注明工程名称、坐标和标高及有关说明。对于各种地上、地下管线，应用各种不同
颜色的线体绘出其中心位置，注明转折点及井位的坐标、高程及有关注明。在没有设计变更的情况下，实测的建(构)筑物竣工位置应与设计原图的位置重合，但坐标及标高数据与设计值比较会有微小出入。
在图上按坐标展绘某工程竣工位置时，和竣工图的精度要求相同，允许误差均不得大于图上±0. 2mm。
(三)凡属下列情况之一者，必须进行现场实测编绘竣工图：
(1)由于未能及时提出建筑物或构筑物的设计坐标，而在现场指定施工位置的工程;
(2)设计图上只标明工程与地物的相对尺寸而无法推算坐标和标高;
(3)由于设计多次变更，而无法查对设计资料;
(4)竣工现场的竖向布置、围墙和绿化情况，施工后尚保留的大型临时设施。
为了进行实测工作，应尽量在经济和技术可行的前提下，利用大地测量控制点，并且首级控制资料应经控制点附合。此外，也可以利用施工期间使用的平面控制点和水准点进行施测。如原有控制点不够使用时，应补测控制点。
构筑物的竣工位置应根据控制点采用双极坐标法进行测量，即由两个已知控制点或条件点测出一个位置点的坐标位置。实测坐标与标高的精度应不低于建筑物和构筑物的定位精度。外业实测时，必须在现场绘出草图，并编好唯一点号顺序记录，最后根据实测成果和草图，在室内进行展绘，成为完整的竣工图。当平面布置改变超过图上面积1/3时，不宜在原施工图上修改和补充，应重新绘制竣工。
(四)竣工图最终绘制
1.分类竣工图的编绘
对于大型企业和较复杂的工程，如将场区地上、地下所有建筑物和构筑物都绘在一张总平面图上，将会使图面线条密集，不易辨认。为了使图面清晰醒目，便于使用，可根据工程的密集与复杂程度，按工程性质分类编绘竣工图。
2.综合竣工图
综合竣工图即全场性的总体竣工图，包括地上地下一切建(构)筑物和竖向布置及绿化情况等。如地上地下管线及运输线路密集，一般只编绘主要的。
3.场区、道路、建构筑物工程竣工的编绘
(1)场区道路工程竣T测量包括中心线位置、高程、横断面形式、附属构筑物和地下管线的实际位置(坐标)、高程。
(2)新建地下管线竣工测量应在覆土前进行。当不能在覆土前施测时，应在覆土前设置管线待测点并将设置的位置准确地引到地面上，作好栓点。新建管线应按有关规定完成地下管线探查记录表。
(3)场区建(构)筑物竣工测量，如渗滤液处理设施和泵房等，对矩形建(构)筑物应注明两点以上坐标，圆形建(构)筑物应注明中心坐标及接地外半径;建(构)筑物室内地坪标高;构筑物间连接管线及各线交叉点的坐标和标高。
(4)应将场区设计或合同规定的永久观测坐标标及其初始观测成果，随竣工资料一并移交建设单位。
(5)竣工测量采集的数据应符合有关规范关于数据入库的要求。
(6)测绘结果应在竣工图中标明。
(五)随工程的竣工相继进行编绘
市政公用工程上道工序的成品会被下道工序隐蔽，或工程未验收已投入使用，工程持续时间长，过程变化因素多，必须随着分项、分部工程的竣工，及时编绘工程平面图;并由专人汇总各单位工程平面图编绘竣工图。
这种办法可及时利用当时竣工测量成果进行编绘，如发现问题，能及时到现场实测查对。同时由于边竣工、边编绘竣工图，可以考核和反映施工进度。
(六)竣工图的图面内容和图例
竣工图的图面内容和图例，一般应与设计图取得一致。图例不足时，可补充编制，但必须加图例说明。
(七)竣工图的附件
为了全面反映竣工成果，便于运行管理、维修和日后改扩建，下列与竣工图有关的一切资料，应分类装订成册，作为竣工图的附件保存。
(1)地下管线、地下隧道竣工纵断面图。
(2)道路、桥梁、水工构筑物竣工纵断面图。工程竣工以后，应进行公路路面(沿中心线)水准测量，以编绘竣工纵断面图。
(3)建筑场地及其附近的测量控制点布置图及坐标与高程一览表。
(4)建筑物或构筑物沉降及变形观测资料。
(5)工程定位、检查及竣工测量的资料。
(6)设计变更文件。
(7)建设场地原始地形图。
