1A411024 常见建筑结构体系和应用
一、混合结构体系
混合结构房屋一般是指楼盖和屋盖采用钢筋混凝土或钢木结构，而墙和柱采用砌体结构建造的房屋，大多用在住宅、办公楼、教学楼建筑中。因为砌体的抗压强度高而抗拉强度很低，所以住宅建筑最适合采用混合结构，一般在6层以下。混合结构不宜建造大空间的房屋。混合结构根据承重墙所在的位置，划分为纵墙承重和横墙承重两种方案。纵墙承重方案的特点是楼板支承于梁上，梁把荷载传递给纵墙。横墙的设置主要是为了满足房屋刚度和整体性的要求。其优点是房屋的开间相对大些，使用灵活。横墙承重方案的主要特点是楼板直接支承在横墙上，横墙是主要承重墙。其优点是房屋的横向刚度大，整体性好，但平面使用灵活性差。
二、框架结构体系
框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系。它同时承受竖向荷载和水平荷载。其主要优点是建筑平面布置灵活，可形成较大的建筑空间，建筑立面处理也比较方便;主要缺点是侧向刚度较小，当层数较多时，会产生过大的侧移，易引起非结构性构件(如隔墙、装饰等)破坏进而影响使用。在非地震区，框架结构一般不超过15层。框架结构的内力分析通常是用计算机进行精确分析。常用的手工近似法是：竖向荷载作用下用分层计算法;水平荷载作用下用反弯点法。风荷载和地震力可简化成节点上的水平集中力进行分析。
框架结构梁和柱节点的连接构造直接影响结构安全、经济及施工的方便。因此，对梁与柱节点的混凝土强度等级，梁、柱纵向钢筋伸入节点内的长度，梁与柱节点区域的钢筋的布置等，都应符合规范的构造规定。
三、剪力墙体系
剪力墙体系是利用建筑物的墙体(内墙和外墙)做成剪力墙来抵抗水平力。剪力墙一般为钢筋混凝土墙，厚度不小于140mm。剪力墙的间距一般为3～8m，适用于小开间的住宅和旅馆等。一般在30m高度范围内都适用。剪力墙结构的优点是侧向刚度大，水平荷载作用下侧移小;缺点是剪力墙的间距小，结构建筑平面布置不灵活，不适用于大空间的公共建筑，另外结构自重也较大。
因为剪力墙既承受垂直荷载，也承受水平荷载。对高层建筑主要荷载为水平荷载，墙体既受剪又受弯，所以称剪力墙。
剪力墙按受力特点又分为两种：
1.整体墙和小开口整体墙
没有门窗洞口及洞口较小可以忽略其影响的墙称为整体墙，门窗洞口稍大一点的墙，可称为小开口整体墙。整体墙和小开口整体墙基本上可以采用材料力学的计算公式进行内力分析。
2.双肢剪力墙和多肢剪力墙
开一排较大洞口的剪力墙叫双肢剪力墙。开多排较大洞口的剪力墙叫多肢剪力墙。由于洞口开得较大，截面的整体性已经破坏，通常用计算机进行剪力墙的分析，精确度较高。剪力墙成片状(高度远远大于厚度)，两端配置较粗钢筋并配箍筋形成暗柱，并应配置腹部分布钢筋。暗柱的竖筋和腹部的竖向分布筋共同抵抗弯矩，水平分布筋抵抗剪力。当剪力墙的厚度大于140mm时应采用双层双向配筋，钢筋直径不应小于8mm。
连梁的配筋非常重要，纵向钢筋除满足配筋量外还要有足够的锚固长度。箍筋除满足配筋量以外，还有加密的要求。
四、框架-剪力墙结构
框架-剪力墙结构是在框架结构中设置适当剪力墙的结构。它具有框架结构平面布置灵活，空间较大的优点，又具有侧向刚度较大的优点。框架-剪力墙结构中，剪力墙主要承受水平荷载，竖向荷载主要由框架承担。框架-剪力墙结构一般宜用于I0～20层的建筑。
横向剪力墙宜均匀对称布置在建筑物端部附近、平面形状变化处。纵向剪力墙宜布置在房屋两端附近。在水平荷载的作用下，剪力墙好比固定于基础上的悬臂梁，其变形为弯曲型变形，框架为剪切型变形。框架与剪力墙通过楼盖连系在一起，并通过楼盖的水平刚度使两者具有共同的变形。在一般情况下，整个建筑的全部剪力墙至少承受80%的水平荷载。
五、简体结构

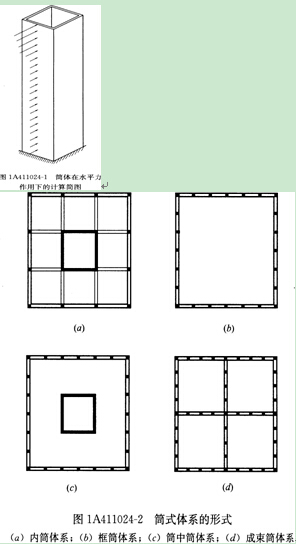

在高层建筑中，特别是超高层建筑中，水平荷载愈来愈大，起着控制作用。简体结构便是抵抗水平荷载最有效的结构体系。它的受力特点是，整个建筑犹如一个固定于基础上的封闭空心筒式悬臂梁来抵抗水平力，见图1A411024-1。简体结构可分为框架-核心筒结构、筒中筒结构以及多筒结构等，见图1A411024-2。框筒为密排柱和窗下裙梁组成，亦可视为开窗洞的筒体。内筒一般由电梯间、楼梯间组成。内筒与外筒由楼盖连接成整体，共同抵抗水平荷载及竖向荷载。这种结构体系适用于30～50层的房屋。多筒结构是将多个筒组合在一起，使结构具有更大的抵抗水平荷载的能力。美国芝加哥西尔斯大楼就是9个筒结合在一起的多筒结构。该建筑总高为442m，为钢结构。
七、网架结构
网架是由许多杆件按照一定规律组成的网状结构。网架结构可分为平板网架和曲面网架。它改变了平面桁架的受力状态，是高次超静定的空间结构。平板网架采用较多，其优点是：空间受力体系，杆件主要承受轴向力，受力合理，节约材料(如上海体育馆，直径110m，用钢量仅49kg/m2)，整体性能好，刚度大，抗震性能好。杆件类型较少，适于工业化生产。

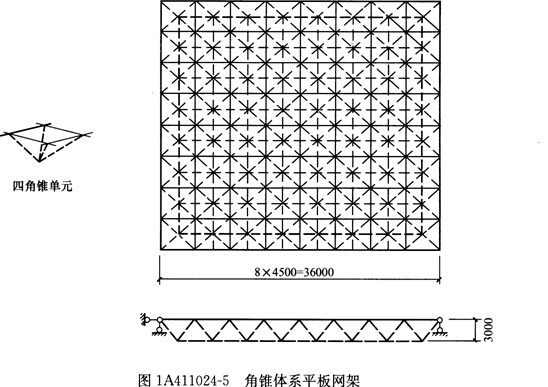

平板网架可分为交叉桁架体系和角锥体系两类。角锥体系受力更为合理，刚度更大，见图1A411024-5。
网架的高度主要取决于跨度，网架尺寸应与网架高度配合决定，腹杆的角度以45o为宜。网架的高度与短跨之比一般为1/15左右。网架杆件一般采用钢管，节点一般采用球节点。网架制作精度要求高。安装方法可分为高空拼装和整体安装两类。
八、拱式结构
1.拱的受力特点与适用范围

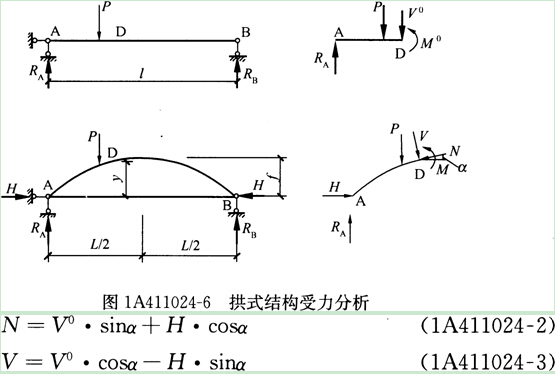

拱是一种有推力的结构，它的主要内力是轴向压力。从图1A411024-6可以看出，梁
在荷载P的作用下，向下弯曲;拱在P的作用下，拱脚产生支座水平反力H，也叫推力。水平反力H起着减少荷载P引起的弯曲作用。以三铰拱为例，拱杆的内力为：
M=MO?H?y (1A411024-1)
