(1)负载与电源联接的原则是：保证加到负载上的电压等于它的额定电压。
(2)负载联接方法有星形(Y)联接和三角形(△)联接两种。
1)对称负载星形(Y)联接
图8.3.36
负载星形(Y)联接的电路如图8.3.36所示。若三相负载阻抗相等(ZA=ZB=ZC)，称为三相对称负载。
电路中的线电流(流过火线的电流)等于相电流(流过负载阻抗的电流)，且三相电流也对称(大小相同，
2)对称负载三角形(△)联接

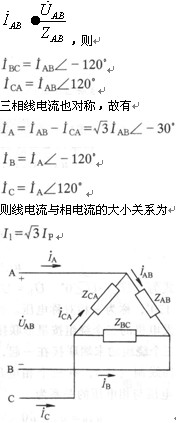

负载三角形联接的电路如图8.3.37所示。在负载对称ZAB=ZBC=ZCA时，三相相电流也对称，由于
图8.3.37
例8.3.13 在图8.3.37中，已知U( .)AB=38∠30°V，ZAB=ZBC=ZCA=38∠30°Ω，求相电流I( .)AB和线电流I( .)A。
解：
相电流
