　　§7.7 刚性基础设计 $lesson$

　　7.7.1 刚性基础适用范围

　　刚性基础可用于六层和六层以上(三合土基础不宜超过四层)的民用建筑和墙承重的厂房。

　　7.7.2 刚性基础的构造要求

　　刚性基础的抗拉强度和抗剪强度较低，因此必须控制基础内的拉应力和剪应力，使得在压力分布线范围内的基础主要承受压应力，而弯曲应力和剪应力则很小。如图7-18所示，基础底面宽度为 ，高度为 ，基础台阶挑出墙或柱外的长度为 2。基础顶面与基础墙或柱的交点的垂线与压力线的夹角称为压力角，刚性基础中压力角的极限值称为刚性角。它随基础材料不同而有不同的数值。由此可知，刚性基础是指将基础尺寸控制在刚性角限定的范围内，一般由基础台阶的高宽比控制。

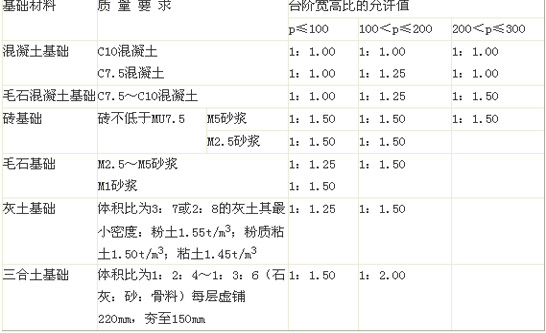

　　刚性基础台阶宽高比的允许值 表7-19

　　注：①为基础底面处平均压力(kPa)。

　　②阶梯形毛石基础的每阶伸出宽度不宜大于200mm。

　　③当基础由不同材料叠合组成时，应对接触部分作抗压验算。

　　④对混凝土基础，当基础底面处平均压力超过300 kPa时，尚应按V≤0.07fcA进行抗剪验算,

　　式中V剪力设计值;fc为混凝土轴心抗压强度设计值;A为台阶高度变化处的剪切断面。

　　为了施工方便，基础通常做成台阶形，各级台阶的内缘与刚性角的斜线相交是安全的(图7-18a)，假如台阶位于斜线以内则是不安全的(图7-18b)。由式7-26知，在确定的基础底面尺寸条件下，基础高度可能会大于基础埋深，这是不允许的。此时应选择刚性角较大的材料做基础，如仍不满足，则可采用柔性基础。

　　墙下的刚性基础只在墙的厚度方向放级。而柱下的`刚性基础则在两个方向放级，两个方向都要符合宽高比允许值要求。
