岩土工程师考试辅导：电路与元件

　　一、内容提要： 本文主要是讲电路与元件、电路的基本定律、戴维南定理、支路电流法、节点电位法

　　二、 本讲的重点与难点是：电路的基本定律中的欧姆定律、基尔霍夫定律，以及计算复杂电路的戴维南定理、支路电流法、节点电位法

　　三、 内容讲解：

　　1、 电路与元件

　　电路的基本元件：电源(提供电能)、负载(消耗电能)和中间环节(传输、分配和控制电能)。不同的电路，中间环节的规模不同。

　　电流I：代表正电荷的定向流动，它的方向在负载内是从高电位到低电位，负载这时吸收功率;在电源内则从低电位到高电位，电源这时是发出电功率。电流的单位是安。

　　电动势E：方向是从低电位指向高电位，表示的是电位升，它的方向是力图驱使正电荷流动的方向，在电源发出电功率时，它的方向和它所产生的电流方向一致，如果流经电源的电流和电动势方向相反，例如蓄电池充电状态，电源则吸收电功率，属于负载状态。

　　电压U：它的方向规定为从高电位到低电位，也用箭头表示在电路图上，但这表示的是电位降，也称电压降。

　　电动势和电压的单位都是伏。

　　当用下标表示电动势和电压的方向时，应注意它们和所标两点的电位之间的关系：

　　Eab表示从a点到b点的电位升;

　　Eba表示从b点到a点的电位升;

　　Uab表示从a点到b点的电位降;

　　Uba表示从b点到a点的电位降。

　　因此，Eab=-Eba=-Uab=Uba在分析计算电路时，将常常用到这种关系。

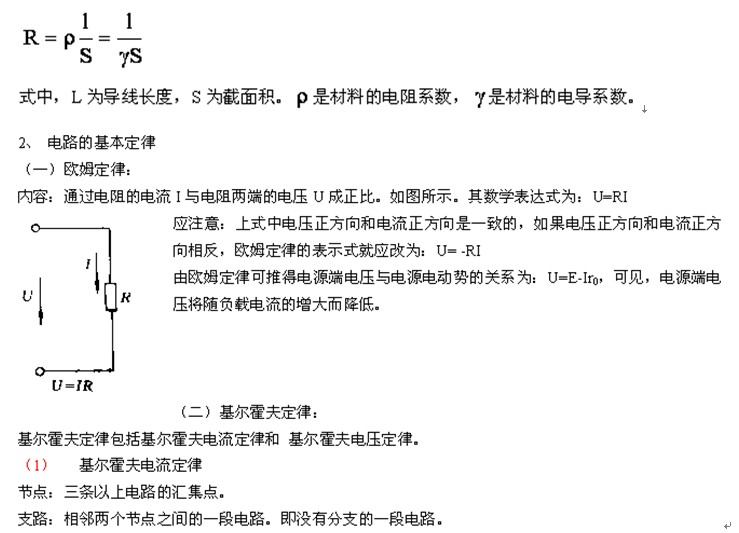

　　电阻：表示电阻元件对电流的阻碍作用。对于材料均匀截面也均匀的导线来说，
