岩土工程师考试辅导:半导体三极管及单管放大电路

更新时间:2013-05-28 10:29:54 来源:|0 浏览0收藏0

注册土木工程师(岩土)报名、考试、查分时间 免费短信提醒

地区

获取验证 立即预约

请填写图片验证码后获取短信验证码

看不清楚,换张图片

免费获取短信验证码

摘要 环球网校整理的关于2013年岩土工程师考试基础知识辅导,希望对广大考生备考有所帮助。

  1、 半导体三极管

  (一)半导体三极管

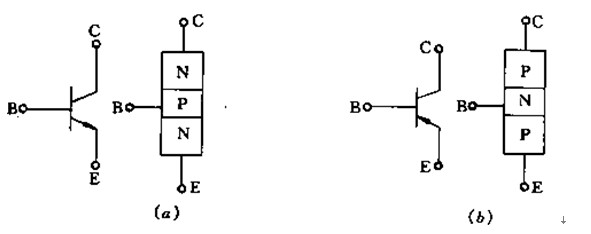

  (1)晶体三极管的结构及符号:

  如图所示,

  晶体管是由两个距离很近的PN结构成,必须有三层半导体材料相隔,故此有PNP型和NPN型两大类。晶体管内部有三个区:发射区(e区)、基区(b区)、集电区(c区),两个PN结:发射区和基区之间的发射结和基区与集电区之间的集电结,还有分别从三个区引出的三个电极:发射极、基极和集电极。

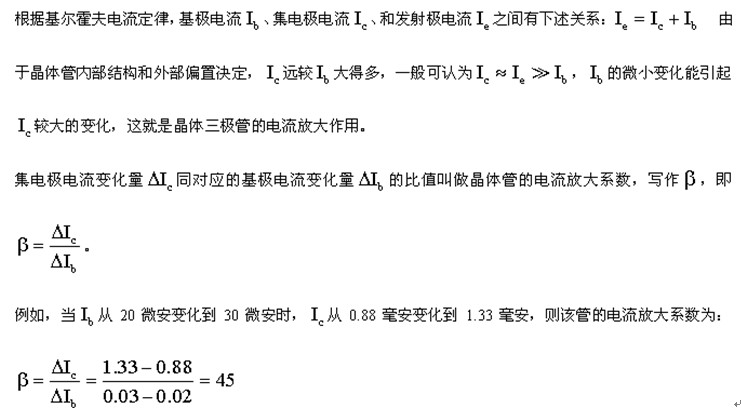

  (2)晶体管的电流放大作用

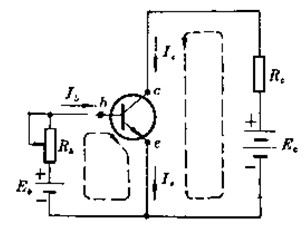

  我们把一只NPN型三极管接成如图所示的电路,此时发射结加有正向电压,集电结加有反向电压。可以看出,这种电路包含两个回路:一为基极―发射极回路,又叫输入回路;另一为集电极―发射极回路,又叫输出回路。发射极为两个回路的公共点,故称为“共发射极放大回路”。

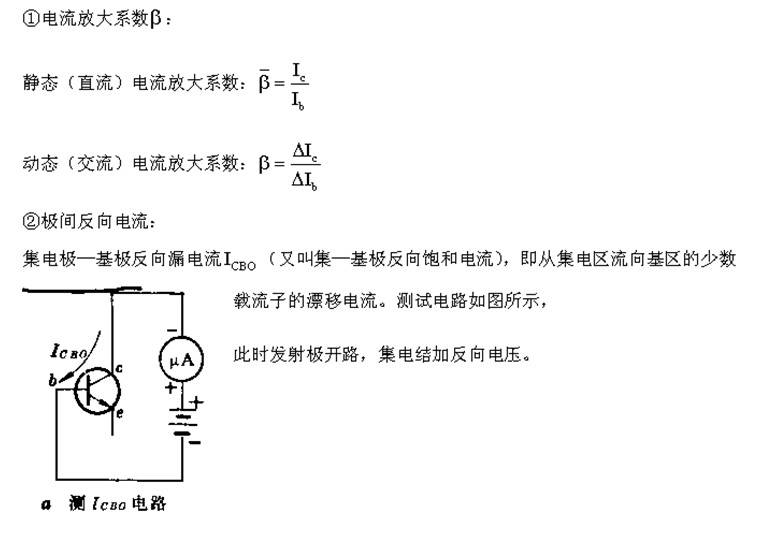

  (3)晶体三极管的主要参数

  晶体管的参数是用来说明其性能和适用范围的,选用晶体管时要以此为依据,主要参数有:
