咨询工程师辅导资料：总图运输方案研究的依据

　　总图运输方案研究的依据

　　总图运输方案研究：是对工程总体空间和设施进行合理布置。

　　主要依据：是确定的项目建设规模，此外还需结合场地、物流、环境、安全、美学等条件和要求。

　　二、总图运输方案

　　(一)总体布置与厂区总平面布置

　　1.总体布置的要求

　　(1)满足生产工艺过程要求;

　　(2)满足厂内外运输的要求;

　　(3)适应自然条件(气象、地形、水文、地质等)和城市规划的要求;

　　(4)符合防火、安全、环境保护和卫生规划的要求。

　　2.厂区总平面布置的要求

　　(1)满足生产工艺流程和物料流向要求。

　　(2)进行合理的生产功能分区。转自环球网校edu24ol.com

　　(3)生产装置布置充分利用风向，考虑工程地质及水文地质的影响。

　　(4)结合场地地形、地质、地貌等条件，因地制宜并尽可能做到紧凑布置，最大限度地节约用地。

　　(5)总平面布置要与厂外铁路接轨站、码头的位置相适应。

　　(6)合理确定厂区通道宽度。

　　(7)对有洁净要求的生产装置和辅助设施的布置要考虑风向的影响，合理布置建筑朝向。

　　(8)改扩建项目应符合新老产品流程的要求。

　　厂区总平面布置：按照工厂性质、规模、生产流程、物流运输、环境保护、防火防爆、安全卫生、施工检修、生产经营等要求，在总体布置的基础上，结合自然条件(场地地形地貌、气象因素、防洪排涝等)及厂外配套设施分布，进行合理布置，经方案比较后择优选择。

　　(二)竖向布置

　　1. 竖向布置

　　2. 竖向布置的要求

　　(1)竖向布置应与总体布置和总平面布置相协调。

　　(2)满足生产工艺、场内外运输装卸、管道敷设对坡向、坡度、高程的要求。

　　(3)充分利用地形，选择相适应的竖向布置形式，合理确定建、构筑物和铁路、道路的标高，避免深挖高填，力求减少土石方工程量，保证物流人流的良好运输与通行。

　　(4)保证场地排水通畅，不受潮水、内涝、洪水的威胁。

　　(三)运输

　　1. 相关概念转自环 球 网 校edu24ol.com

　　(1)企业物流系统：运输是物流活动的核心。

　　(2)运输活动：

　　(3)厂外运输方案：

　　(4)厂内运输方案：

　　2. 厂外运输方案

　　根据厂外运进、厂内运出的实物量、物态特性、包装方式、产地、运距、可能运输方式，通过经济技术比较，确定并推荐运输方式，编制厂外运输量一览表(教材108页见表3-14)。

　　厂外运输方案比选：

　　经济技术比较选择的比较因素一般包括：运输距离、包装方式、线路能力、运费、运输工具来源、运力、运输可靠程度、安全程度、承运公司资质等。

　　3. 厂内运输方案

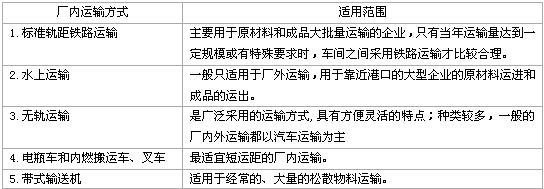

　　表3-16厂内运输方式比较表

　　(四)厂区道路

　　1.道路布置的要求

　　① 满足生产、运输和消防的要求，合理分散物流和人流，避免或减少与铁路的交叉，使主要人流、物流路线短捷，运输安全，工程量小;

　　② 与厂外道路衔接顺畅，便于直接进入国家道路网;

　　③ 与厂区的总平面布置、竖向布置、铁路、管线、绿化等布置相协调;

　　④ 尽可能与主要建筑物平行布置;

　　⑤ 根据生产规模、企业类型、道路类别、使用要求、交通量等综合考虑确定道路等级及其主要技术指标;

　　⑥ 当人流集中，采用混合交通会影响行人安全时，应设置人行道。

　　2.道路方案设计的内容

　　包括道路型式、路面宽度和纵坡的确定，以及路面的选择。

　　3.道路方案设计的深度

　　应满足总平面布置、土石方量计算和投资估算的要求。

　　[例题7]决策分析与评价阶段的厂区道路方案设计的深度要满足()的要求。(2005年真题)

　　A.工艺技术方案设计 B.土石方量计算 C.投资估算

　　D.总平面布置 E.绿化布置

　　[答案] BCD

　　(五)绿化

　　1. 工业项目绿化的依据：国土资源部《工业项目建设用地控制指标(试行)》

　　2. 要求：

　　(1)严格控制厂区绿化率;

　　(2)用地范围内不得建造“花园式工厂”;

　　(3)工厂的绿地率应符合有关标准和规范。

　　3. 指标：

　　厂区绿化系数=(厂区绿化用地计算面积/厂区占地面积)×100% (3-1)

　　(六)总图技术经济指标转自环球网校edu24ol.com

　　1.依据：

　　国土资源部关于《工业项目建设用地控制指标(试行)》的规定。

　　2.意义：

　　3.作用：

　　4.总图技术经济指标内容(详见参考教材110页表3-15)

　　5.四个重要的用地控制指标计算

　　(1)投资强度

　　概念：投资强度是指项目用地范围内单位面积固定资产投资额。

　　计算：投资强度=项目固定资产总投资÷项目总用地面积 (3-2)

　　(2)建筑系数及场地利用系数

　　①建筑系数

　　计算：

　　建筑系数=(建筑物占地面积+构筑物占地面积+堆场用地面积)÷项目总用地面积×100% (3-3)

　　②场地利用系数

　　场地利用系数=建筑系数+[(道路、广场及人行道占地面积+铁路占地面积+管线及管廊占地面积) ÷项目总用地面积×100%]
