　　(1)定义：网孔电流法是以网孔电流作为电路的独立变量的求解方法。它仅适用于平面电路。网孔电流法的主要思想是利用假想电流来实现。

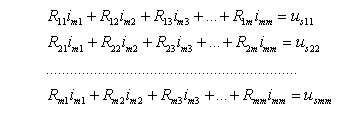

　　(2)对具有m个网孔的平面电路，网孔电流方程的一般形式为：

　　其中：Rkk:自电阻(为正) ，k=1,2,…,m (绕行方向取参考方向)。

　　Rjk:互电阻，+ : 流过互阻两个回路电流方向相同;- : 流过互阻两个回路电流方向相反;0 : 无关

　　(3)网孔电流法的一般步骤：

　　(a)选定网孔(b-(n-1)) ，并确定其绕行方向;

　　(b)对m网孔，以网孔电流为未知量，列写其KVL方程;

　　(c)求解上述方程，得到m个网孔电流;

　　(d)求各支路电流(用网孔电流法);

　　(e)其它分析

　　注意：

　　(1)独立电源全部放在方程右侧;

　　(2)独立电流源：

　　(a)尽量使其成为网孔电流，这样网孔电流已知，可不列该网孔方程;

　　(b)当不选为网孔电流时，首先设其上电压后，将其看成独立压源处理，然后增加一个网孔电流与该电流源电流的关系方程。
