　　二、建筑装饰平面图

　　建筑装饰平面图分为楼地面装饰平面图和顶棚装饰平面图。

　　(一)楼地面装饰平面图

　　1.楼地面装饰平面图的形成与图示方法。楼地面装饰平面图是用一个假想的水平剖切平面在窗台略上的位置剖切后，移去上面的部分，向下所做的正投影图。主要用来表明建筑室内外装饰的平面布置情况。与建筑平面图基本相似，不同之处是在建筑平面图的基础上增加了装饰和陈设的内容。

　　楼地面装饰平面图一般采用1:100或l:50的比例，被剖切的墙柱仍用粗实线表示。其他内容用细实线表示。

　　2.楼地面装饰平面图的图示内容

　　(1)建筑平面的基本结构和尺寸。与建筑平面图相似，表明建筑的定位轴线、墙柱的位置、厚度材料、门窗的位置大小、室外台阶、雨篷、花池、室内建筑设施的平面位置、大小、形状等，但指北针，索引符号等可以不画。

　　(2)装饰结构的平面位置和型式，以及饰面材料和工艺要求。楼地面的平面形式，所用材料和具体做法，隔断的位置等。

　　(3)装饰结构与配套设施的尺寸标注。平面图中的尺寸也分为外部尺寸和内部尺寸，外部尺寸与建筑平面图一样，有外墙上门窗洞口的细部尺寸、定位轴线之间的尺寸和建筑的总尺寸。内部尺寸是室内装饰设备的定形和定位尺寸，比较零碎，要合理地布置好尺寸的位置。

　　(4)室内家具、陈设、织物，绿化的摆放位置。这些内容应用图例符号表示，如没有相应的图例则应用文字加以说明。

　　(5)视图符号。平面布置图上还应标注各种视图符号：如剖切符号，索引符号、内视符号等。

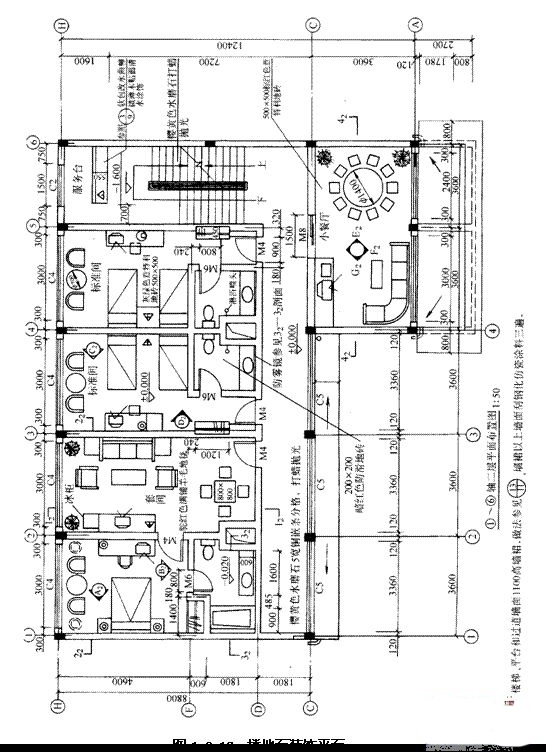

　　3.楼地面装饰平面图的识读。如图1-2-16所示，为某招待所二层客房装饰平面布置图，从图中看到该招待所为框架结构，该部分有一楼梯间、两个标准客房、一个套间和小餐厅。楼梯间休息平台放有服务台，服务台上装有一部电话，标准间中布置两张单人床，一个床头柜，床头柜上放有一部电话，一张写字台，写字台上有台灯，电视，另外还有一直径为700mm的茶几和两把椅子，地面采用500mm×500mm灰绿色意特利地砖铺设。门后有衣柜，卫生间内装有座便器、洗面池和一淋浴喷头。套间内客厅有牌桌、一套沙发、茶几、电视柜、冰柜和两盆鲜花;地面上铺着驼红色羊毛地毯。卧室有双人床一张、茶几和两把椅子、书桌、电视、台灯、凳子、衣柜等，卫生间内有浴盆、坐便器和洗面池等。并注明卫生间地面的标高为-0.020。走廊的地面为樱黄色水磨石地面，用5mm宽的铜条分格并抛光打蜡。小餐厅内放有直径为1400mm的圆形餐桌和椅子，配有沙发茶几和电视。在每个房间内有墙面装饰的投影符号。
