　　装饰施工图

　　一、概述

　　装饰施工图是用于表达建筑物室内室外装饰形状和施工要求的图样。它是以透视效果图为主要依据，采用正投影法的绘制方法反映建筑装饰结构、装饰造型、饰面处理，及其家具、陈设布置的图样。

　　(一)装饰施工图的特点

　　建筑装饰施工图与建筑施工图在图示方法、尺寸标注、图例符号上等基本相同，其制图与表达应遵守《房屋建筑制图统一标准》CB/T50001―2001规定。但建筑装饰施工图是在建筑施工图的基础上，结合环境艺术要求，更详细表达建筑空间的装饰做法及整体效果，与建筑施工图又有差异，主要表现在：

　　1.装饰施工图涉及的面广。它不仅与建筑形状、功能有关，而且与室内水、暖、电等设备有关，还与建筑内的家具陈设、绿化以及室内配套产品有关。因此有时会出现建筑制图、家具制图、园林制图、和机械制图并存的现象。

　　2.装饰施工图的比例。装饰施工图不仅表示出建筑装饰的整体情况，而且还表示装饰的形式、结构与构造情况，采用的比例往往比较大，相当于建筑施工图中的详图。

　　3.装饰施工图的图例。由于建筑装饰发展的速度相当快，许多图例都没有统一的标准，大多是在流行中互相沿用，有些还不具有普遍意义，有时须加文字注释。目前常用的装饰施工图图例见表1-2-2。

　　4.标准定型化设计少。可采用的标准图集较少，大部分构配件需要画详图进行详细的说明。

　　5.装饰施工图细腻、生动。装饰施工图对细部的表示比建筑施工图笔力要集中、细腻，如在大理石板材上画石材肌理线，在玻璃或镜面上画反光等，使施工图的图像生动、形象，具有一定的装饰感。

　　(二)装饰施工图的内容与排列

　　装饰施工图的内容包括基本图和详图两部分。基本图有装饰平面图、装饰立面图、装饰剖面图。详图包括装饰构配件详图和装饰节点详图。

　　装饰施工图图样的排列原则是：表现性图样在前，技术性图样在后;装饰施工图在前，室内配套设备施工图在后;基本图在前，详图在后;先施工的在前，后施工的在后。

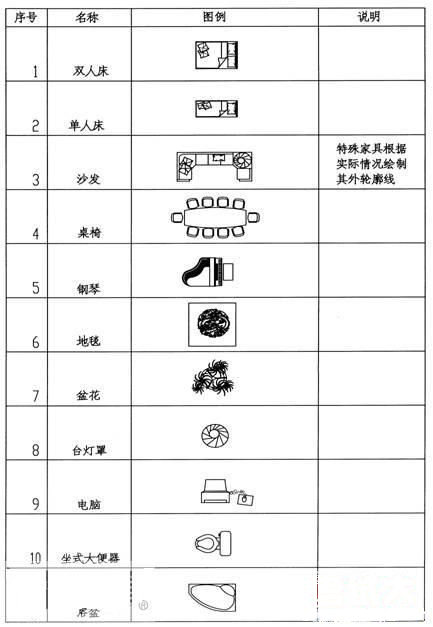

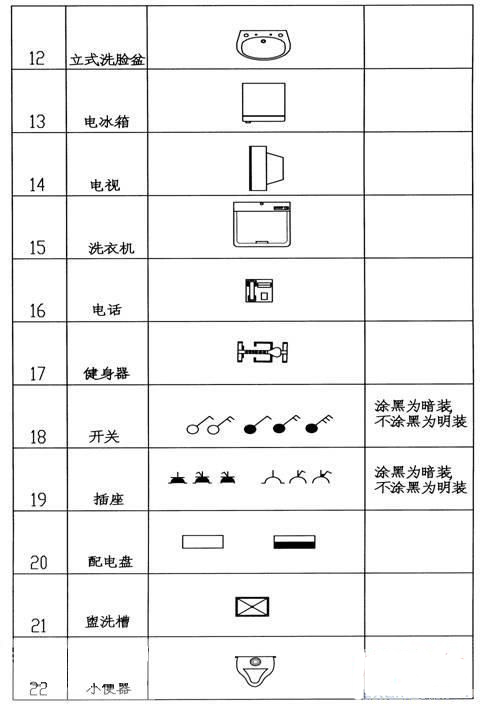

　　表1-2-2装饰施工图图例　
