　　四、钢筋混凝土构件的平面整体表示法

　　传统的结构表示方法是将构件从结构平面布置图中索引出来，再逐个绘制配筋详图。这种方法表示繁琐，各地区不尽相同。为了保证结构施工图的绘制实现全国统一，确保设计、施工质量，我国推出了国家标准图集03G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》简称“平面表示法”。下面重点介绍钢筋混凝土构件的平面整体表示法。

　　建筑结构施工图平面表示法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照施工顺序和平面整体表示法制图规则，整体的直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。从而使结构设计方便、表达全面、准确、易随机修正，大大简化了绘图过程。“平面表示法”改革了传统表示法的逐个构件表达方式，是对我国目前混凝土结构施工图设计方法的重大改革。

　　该图集包括两大部分内容：平面整体表示法制图规则和标准构造详图。该方法主要用于绘制现浇钢筋混凝土结构的梁、板、柱、剪力墙等构件的配筋图。

　　因为板的平面配筋图与传统方法一致

　　KZ 框架柱 Q 剪力墙墙身

　　KZZ 框支柱 LL 连梁(无交叉暗撑、钢筋)

　　XZ 芯柱 LL(JA) 连梁(有交叉暗撑)

　　LZ 粱上柱 LL(JG) 连梁(有交叉钢筋)

　　QZ 剪力墙上柱 AL 暗梁

　　YDZ 约束边缘端柱 BKL 边框梁

　　YAZ 约束边缘暗柱 KL 楼层框架梁

　　YYZ 约束边缘翼墙柱 WKL 屋面框架梁

　　YJZ 约束边缘转角墙柱 KZL 框支梁

　　GDZ 构造边缘端柱 L 非框架梁

　　GAZ 构造边缘暗柱 XL 悬挑梁

　　GYZ 构造边缘翼墙柱 JZL 井字梁

　　GJZ 构造边缘转角墙柱 JD 矩形洞口

　　AZ 非边缘端柱 YD 圆形洞口

　　FBZ 扶壁柱

　　(二)梁的配筋图画法

　　梁平面整体配筋图是在各结构层梁平面布置图上，采用平面注写方式或截面注写方式表达。

　　1.平面注写方式

　　平面注写方式是在梁的平面布置图上，将不同编号的梁各选一根，在其上直接注明梁代号、断面尺寸B×H(宽×高)和配筋数值。当某跨断面尺寸或箍筋与基本值不同时，则将其特殊值从所在跨中引出另注。

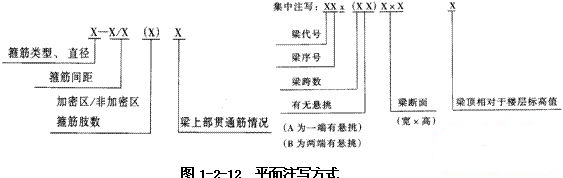

　　平面注写采用集中注写与原位注写相结合的方式标注，如图1-2-12所示。

　　原位注写表达梁的特殊数值。将梁上、下部受力筋逐跨注写在梁上、下位置，如受力筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

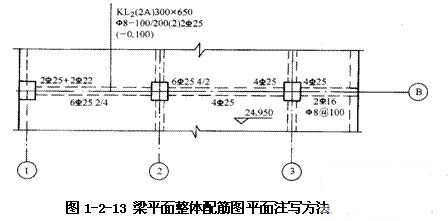

　　如图1-2-13表达了在B轴线上梁的情况，引出线部分为集中标注。KL2(2A)300mm×650mm为2号框架梁，有两跨，一端有悬挑、梁断面300mm×650mm;φ8-100/200(2)2φ25表明此

　　梁箍筋是φ8mm间距200mm，加密区间距100mm，2φ25表示在梁上部贯通直径为25mm的钢筋2根;(-0.100)表示梁顶相对于楼层标高24.950低0.100m，在B轴与①～②轴之间梁下部中间段6ф25 2/4为该跨梁下部配筋，上一排纵筋为2φ25，下一排纵筋为4φ25全部伸人支座。在①轴处梁上部注写的2ф25+2ф22，表示梁支座上部有四根纵筋，2ф25放在角部，2ф22放在中部。当梁支座两边的上部纵筋相同时，可仅在一边标注配筋值，另一边省略不注，如②轴梁上端所示。当集中注写的数值中某一项(或几项)数值不适用于某跨或某悬挑部分时，则按其不同数值原位注写在该跨或该悬挑部分处，施工时，按原位标注的数值优先选用。如③轴右侧悬挑梁部分，下部标注φ8-100，表示悬挑部分的箍筋通长都为φ8间距100的两肢箍。

　　梁支座上部纵筋的长度根据梁的不同编号类型，按标准中的相关规定执行。
