　　2.截面注写方式

　　截面注写方式是将断面号直接画在平面梁配筋图上，断面详图画在本图或其他图上。截面注写方式既可以单独使用，也可与平面注写方式结合使用，如在梁密集区，采用截面注写方式可使图面清晰。

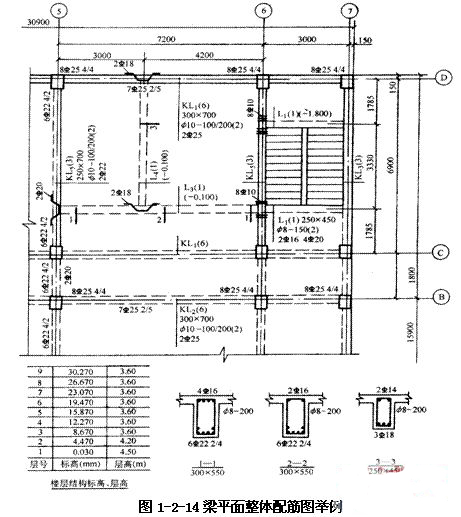

　　图1-2-14为平面注写和截面注写结合使用的图例。图中吊筋直接画在平面图中的主梁上，用引线注明总配筋值，如L3中吊筋2ф18

　　图1-2-10 粱平面整体配筋图举例

　　(三)柱的配筋图画法

　　柱平面整体配筋图是在柱平面布置图上采用列表注写方式或截面注写方式表达。

　　用双比例法画柱平面配筋图，在柱所在平面位置上，将各柱断面放大后，在两个方向上分别注明同轴线的关系，将柱配筋值、配筋随高度变化值及断面尺寸、尺寸随高度变化值与相应的柱高范围成组对应，在图上注明。柱箍筋间距加密区与非加密区间距值用“/”线分开。

　　在注写上述各种数值时用列表的方式注写叫列表注写方式;分别在不同编号的柱中选择一个截面直接注写的方式叫截面注写方式。

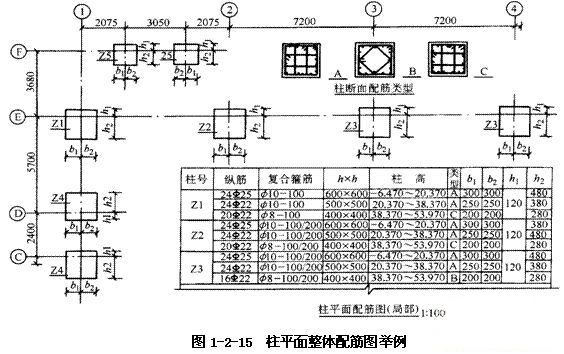

　　图1-2-15为列表注写方式示例。
