2015年环境影响评价师《技术方法》考点大纲:第二章3节

　第三节事故风险源项分析

　　源项分析是建设项目环境风险评价的基础工作之一，其准确度直接关系环境风险评价的质量。环境风险评价的源项分析与安全评价的分析方法相同，但目的和侧重点不同。安全评价通过源项分析，了解整个系统中潜在危险，找出事故原因和规律、发生概率，从而对系统进行调整和改进，消除潜在危险，以达到系统的安全最优化。建设项目环境风险评价中的源项分析是通过对建设项目的潜在危险识别及事故概率计算，筛选出最大可信事故，估算危险化学品泄漏量。在此基础上进行后果分析，确定该项目风险度，与相关标准比较，评价能否达到环境可接受风险水平。源项分析的目的是通过对建设项目进行危害分析，确定最大可信事故、发生概率和危险性物质泄漏量。

　　一、源项分析步骤

　　源项分析是建设项目环境风险评价中最重要也是最困难的工作。源项分析的范围和对象是建设项目所包含的所有工程系统，从物质、设备、装置、工艺到与之相关的其他单元。这个过程既包含整个项目，又是其中一部分。通常将源项分析分为两个阶段，前一阶段以定性分析为主，后一阶段以定量为主。一般认为源项分析包括以下几个步骤z

　　( 1) 划分各功能单元。

　　通常按功能划分建设项目工程系统，一般建设项目有生产运行系统、公用工程系统、储运系统、生产辅助系统、环境保护系统、安全消防系统等。将各功能系统划分为功能单元，每一个功能单元至少应包括一个危险性物质的主要贮存容器或管道。并且每个功能单元与所有其他单元有分隔开的地方，即有单一信号控制的紧急自动切断阀。

　　(2 )筛选危险物质，确定环境风险评价因子。

　　分析各功能单元涉及的有毒有害、易燃易爆物质的名称和贮量，主要列出各单元所有容器和管道中的危险物质清单，包括物料类型、相态、压力、温度、体积或重量。

　　(3 )事故源项分析和最大可信事故筛选。

　　根据清单，采用事件树或事故树法，或类比分析法，分析各功能单元可能发生的事故，确定其最大可信事故和发生概率。

　　(4 )估算各功能单元最大可信事故泄漏量和泄漏率。

　　编辑推荐：

　　2015年环境影响评价师内部密训稳过四科

　　2015年环境影响评价师VIP套餐震撼推出

　　2015年环境影响评价师考试网络辅导招生简章

　　环境保护相关专业新专业和旧专业对应表

　　环境影响评价师污水处理技术答疑精选

　　环球网校友情提示：如果您在此过程中遇到任何疑问，请登录环球网校环境影响评价师频道及论坛,欢迎加入官方群：127666639，随时与广大考生朋友们一起交流!

　　二、泄漏量计算

　　1. 泄漏设备分析

　　不论建设期，还是施工期，由于设备损坏或操作失误引起有毒有害、易燃易爆物质泄漏，将会导致火灾、爆炸、中毒，继而污染环境，伤害厂外区域人群和生态。因此泄漏分析是源项分析的主要对象。泄漏必然涉及设备，在建设项目环境风险评价中只有少数几种类型生产设备是泄漏的重要源。可概括为以下10 种设备类型z

　　(1 )管道。包括管道、法兰、接头、弯管，典型泄漏事故为法兰泄漏、管道泄漏、接头损坏。

　　(2 )挠性连接器。包括软管、波纹管、钱接臂，典型泄漏事故为破裂泄漏、接头泄漏、连接机构损坏。

　　(3 )过滤器。包括滤器、滤网，典型事故为滤体泄漏和管道泄漏。

　　(4 )阔。包括球阅、栓、阻气门、保险、蝶型阀，典型事故为壳泄漏、盖孔泄漏，杆损坏泄漏。

　　(5 )压力容器、反应槽。包括分离器、气体洗涤器、反应器、热交换器、火焰加热器、接受器、再沸器，典型事故为容器破裂泄漏、进入孔盖泄漏、喷嘴断裂、仪表管路破裂、内部爆炸。

　　(6 )泵。包括离心泵、往复泵，典型事故为机壳损坏、密封压盖泄漏。

　　(7 )压缩机。包括离心式压缩机、轴流式压缩机、往复式/活塞式压缩机，典型事故为机壳损坏、密封套泄漏。

　　(8 )贮罐。包括贮罐连接管部分和周围的设施，典型事故为容器损坏，接头泄漏。

　　(9 )贮存器。包括压力容器、运输容器、冷冻运输容器、埋设的或露天贮存器，典型事故为气爆、破裂、焊接点断裂。

　　( 10 )放空燃烧装置/放空管。包括多岐接头、气体洗涤器、分离罐，典型事故为多岐接头泄漏，或超标排气。

　　2. 泄漏物质性质分析对于环境风险分析，应确定每种泄漏事故中泄漏的物质性质，与环境污染有关的性质有相(液体、气体或两相)、压力、温度、易燃性、毒性。由上述性质结合的几种泄漏物在环境风险评价中特别重要，即：在常压下的液体、受压下的液化气体、低温下的液化气体、加压下气体、沸液膨胀蒸气爆炸物、有毒有害物的混合体。

　　3. 泄漏量计算

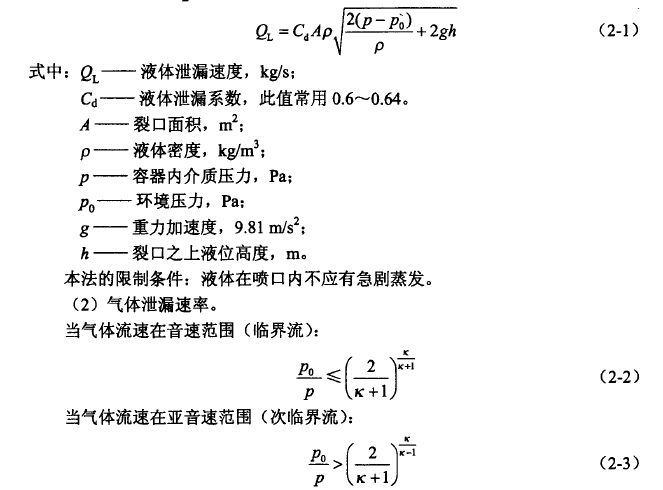

　　(1) 液体泄漏速率。

　　液体泄漏速度QL 用柏努利方程计算：

　　式中： p 一一容器内介质压力， Pa;

　　Po 一一环境压力， Pa;

　　K一一气体的绝热指数(热容比〉，即定压热容Cp 与定容热容Cv之比。

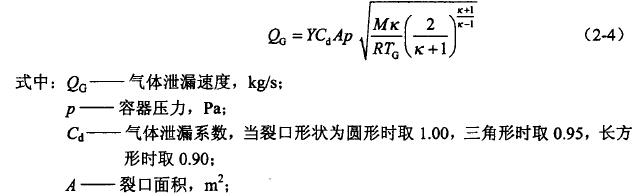

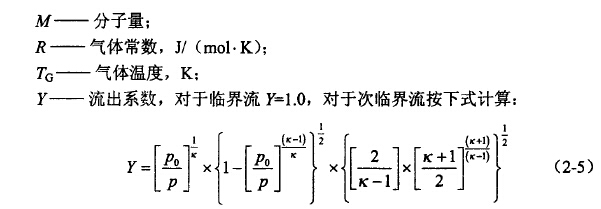

　　假定气体的特性是理想气体，气体泄漏速度Qo 按下式计算z

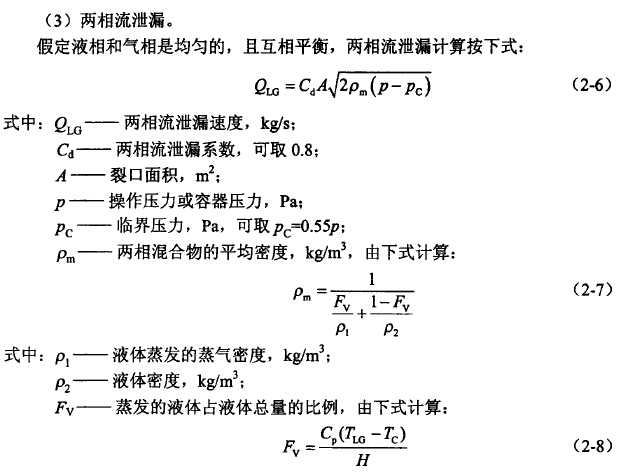

　　式中： Cp一一两相混合物的定压比热， JI (kg? K):

　　丑G一一两相混合物的温度， K:

　　玩一一液体在临界压力下的沸点， K:

　　H一一液体的汽化热， J/kg 。

　　勾当Fv>l 时，表明液体将全部蒸发成气体，这时应按气体泄漏计算：如果Fv很小，则可近似地按液体泄漏公式计算。

　　编辑推荐：

　　2015年环境影响评价师内部密训稳过四科

　　2015年环境影响评价师VIP套餐震撼推出

　　2015年环境影响评价师考试网络辅导招生简章

　　环境保护相关专业新专业和旧专业对应表

　　环境影响评价师污水处理技术答疑精选

　　环球网校友情提示：如果您在此过程中遇到任何疑问，请登录环球网校环境影响评价师频道及论坛,欢迎加入官方群：127666639，随时与广大考生朋友们一起交流!

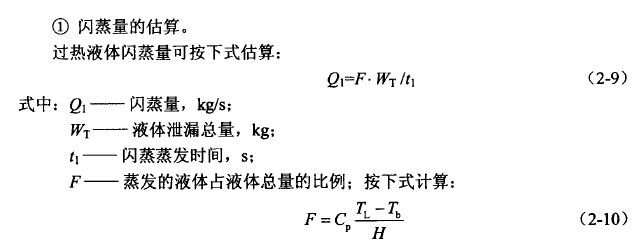

　　(4 )泄漏液体蒸发。

　　泄漏液体的蒸发分为闪蒸蒸发、热量蒸发和质量蒸发三种，其蒸发总量为这三种蒸发之和。

　　式中： Cp 一一液体的定压比热， JI (kg? K);

　　TL 一一泄漏前液体的温度， K;

　　凡一一液体在常压下的沸点， K;

　　H一一液体的汽化热， J/kg 。

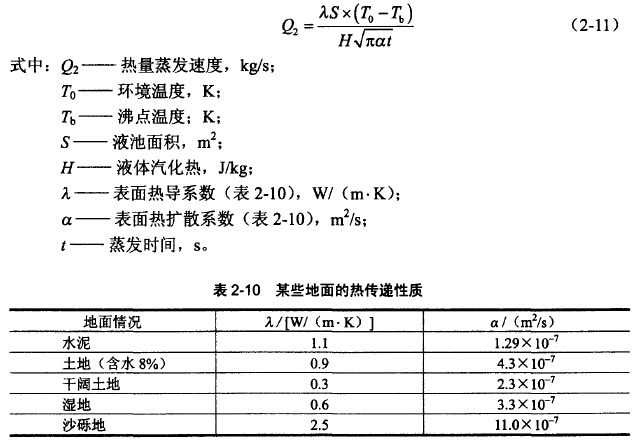

　　②热量蒸发估算。

　　(2-9)

　　(2-10)

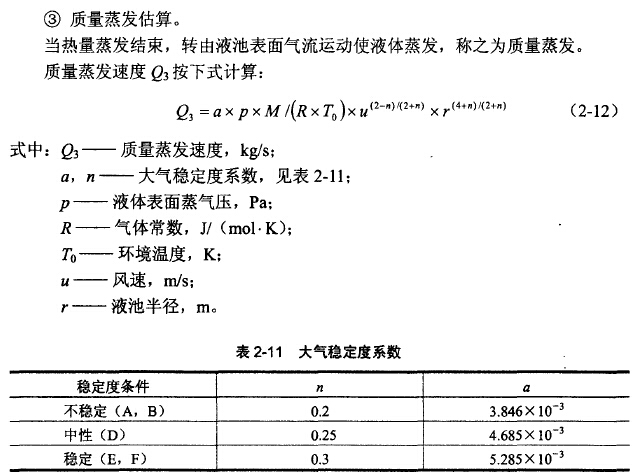

　　当液体内蒸不完全，有一部分液体在地面形成液池，并吸收地面热量而汽化称

　　为热量蒸发。热量蒸发的蒸发速度Qi 按下式计算z

　　液池最大直径取决于泄漏点附近的地域构型、泄漏的连续性或瞬时性。有围堪

　　时，以围堪最大等效半径为液池半径：无围堪时，设定液体瞬间扩散到最小厚度时，

　　推算液池等效半径。

　　④液体蒸发总量的计算。

　　Wp=Q1t1 +Q2t2+Q3t3

　　式中： WP 一一液体蒸发总量， kg;

　　Qi 一一闪蒸蒸发速度， kg/s:

　　Qz 一一热量蒸发速度， kg/s;

　　11 一一闪蒸蒸发时间， S;

　　h 一一热量蒸发时间， S;

　　Q3 一一质量蒸发速度， kg/s:

　　!3 一一从液体泄漏到液体全部处理完毕的时间， s 。

　　三、最大可信事故概率确定

　　(2-13)

　　首先应明确，最大可信事故概率的含义是所有可预测的概率不为零，不一定是

　　概率最大事故，但是危害最严重的事故概率，常用事件树分析法确定事故概率。

　　事件树分析法是一种逻辑演绎法，它在给定一个初因事件的情况下，分析该初因事件可能导致的各种事件序列的后果，从而定性与定量评价系统特性。事件树可以描述系统中可能发生的事件，是安全分析中的有效方法。世界银行《工业污染事故评价技术手册》把事件树法推荐为事故泄漏后果分析方法。《建设项目环境风险影响评价技术导则》也推荐了这种方法。一般泄漏事故有四种z 易燃易爆气体泄漏、毒性气体泄漏、可燃液体泄漏和毒性液体泄漏。可以用四种典型事件树形图描述事故的各种后果，事件树形图每个分支点或每个节点，均展示出一个有关的泄漏问题。

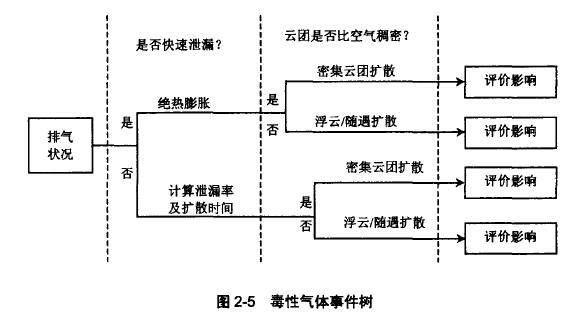

　　例如有毒气体事件树形图(图2-5 )。

　　事件树的定量化是计算每条事件序列发生的概率。首先需确定初因事件发生频率和各条事件概率，事件树概率则由各条事件序列概率矩阵综合计算分析求得。
