3.6 电容元件及其交流电路
3.6.1 电容元件
电容元件是积聚电荷和储存电场势能的一类器件的模型。电力电程中的电力电容器，实验室和电子线路中所使用的电容器，都可以用电容元件来模拟，，图8―3―5(a)是电容元件的电路符号，共上电压与电流取一致正方向。

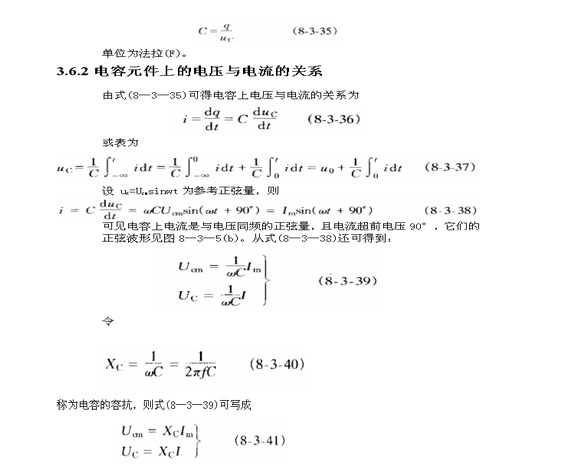

电容器极板上积聚的电荷q其上的电压uC正比，其比值就定义为电容元件的电容
容抗表现了电容元件对交流电的阻碍作用，单位欧姆(Ω)。容抗Xc与电容C、频率f成反比，故电容元件对高频交流电的阻碍作用很小，而对直流电(f=0)可视为开路。
3.6.3 电容元件的功率
1.瞬时功率
是个二倍频正弦量，波形图见图8―3―5(d)。当p>0时，电容元件从电源吸取电能储存于内部电场，p<0时，电容元件释放刚才吸取并储存的电场能，返回给电源。如果电容上初始电压为零，则从0到t时间内电容元件储能
