3.7 RLC串联交流电路
3.7.1 相量法分析电压与电流关系 复阻抗

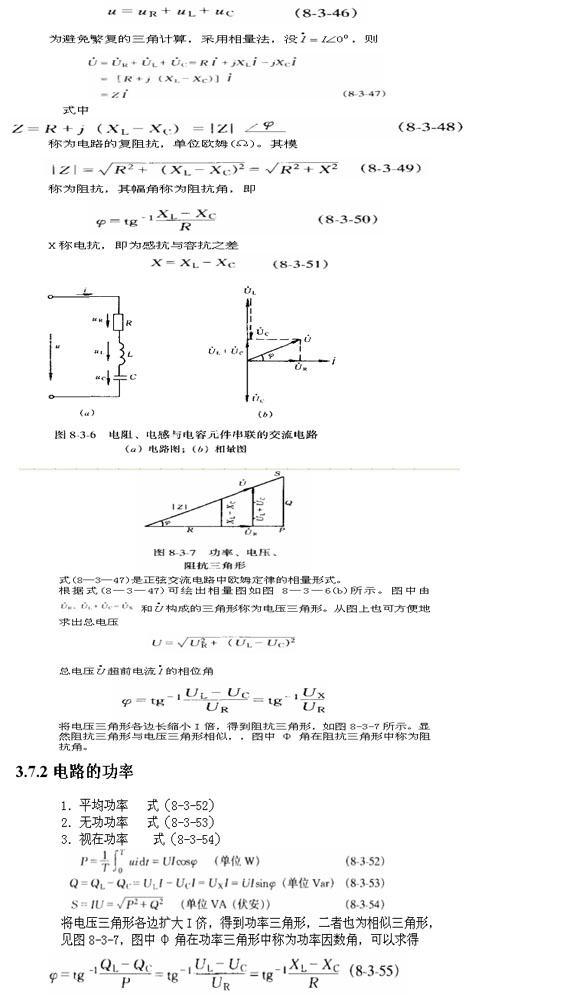

图8―3―6(a)所示为R、L和C串联电路，各元件上流过相同的电流i，设i=Imsinωt，为参考正弦量，则总电压
3.7.3 参数对电路性质的影响
当XL>XC，有UL>UC、QL>QC，称电路为感性电路。这时φ>0，电压超前于电流。
当XLC，有ULC、QLC，称电路为容性电路。这时φ<0，电压滞后于电流。
当XL=XC，有UL=UC、QL=QC，电路中电容和电感的无功功率完全补偿，称电路为阻性电路。这时φ=0，电压与电流同相，电路发生谐振。
[例8-3-3] 两个线圈串联，如图8-3-8所示。已知Zl中Rl=5Ω，L1=1.05mH，Z2中R2=20Ω，L2=80.5mH，I=10A，f=50Hz。
求：总电压U，总功率P和总无功功率Q。
