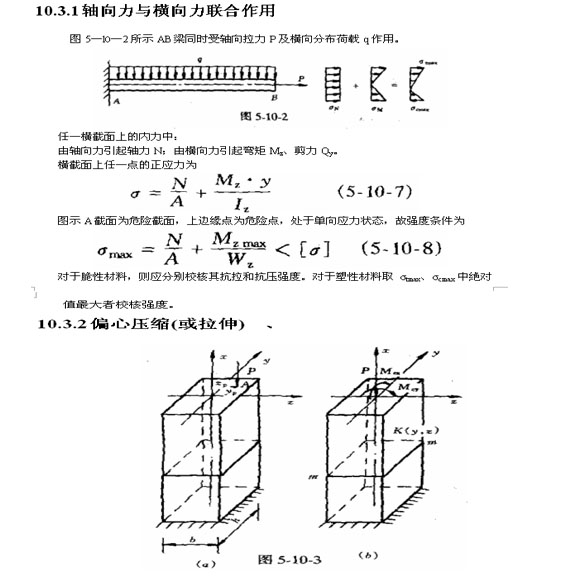

图5―1―3所示杆件受偏心压力(或拉力)作用时，将同时产生轴向压缩(拉伸)和平面弯曲两种基本变形。
1.任一截面上的内力分量为
轴力 N=-P
弯矩
3、中性轴位置
横截面中心轴位置由σ=0确定，中性轴为一条不通过截面形心的直线。
式中 (z0，y0)为中性轴上任一点的坐标。
中性轴在y、z轴上的截距分别为
式中负号表明，截距ay、az分别与外力作用点位置yp、zp反号，即中性轴与外力作用点 分别处于形心的两侧。 •
4.强度条件
危险点位于距中性轴最远的点处。若截面有棱角，则危险点必在棱角处;若截面无棱角则在截面周边上平行于中性轴的切点处。危险点的应力状态为单向应力状态，其强度条件为
若材料的[σt]>[σc]，则最大拉应力点与最大压应力点均需校核。
5.截面核心
定义 截面形心周围的一个区域，当偏心荷载作用于该区域时，截面上只出现一种应 力。
计算公式 确定截面核心，由与截面周边相切的中性轴截距，求外力作用点的位置，即
