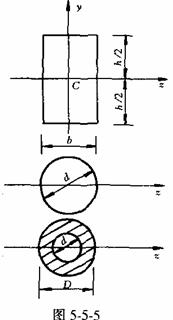

一、 常用简单图形的惯矩(图5-5—5)

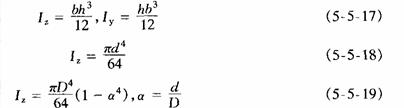

5-5-17为矩形，5-5-18为圆形，5-5-19为空心圆截面
[例5-5-1] 试求图5-5-8所示截面图形的形心主惯性矩。
[解] y轴为图形的对称轴，故为形心主轴之一。
1.求形心C
图5-5-8所示截面可看作由矩形I和矩形Ⅱ组成。其面积各为
AI=200×50=10000mm2
AⅡ=50×150=7500mm2
以z1轴为参考坐标，则
过形心C作垂直y轴的z轴，则y、z轴即为形心主轴。
2.求形心主惯性矩
