一、 特殊截面上的剪力、弯矩值
(一)在集中力作用的截面处，V图有突变，M图形成尖角。突变值等于集中力的大小，突变方向与集中力作用方向一致。
(二)在集中力偶作用处，V图无变化，但M图有突变。其突变值等于该力偶之矩，突变方向看该力偶对后半段梁的影响，即该力偶对后半段梁为产生正弯矩，则向正方向突变，否则反之。

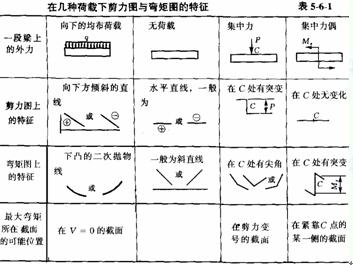

现将上节和本节中有关弯矩、剪力与荷载间的关系以及剪力图和弯矩图的一些特征汇总整理为表5-6-1，以供参考。

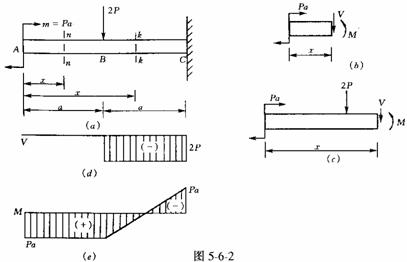

[例5-6—1] 图5—6—2所示悬臂梁，承载如图。试列出剪力方程、弯矩方程并作V、M图。
[解] 因梁上荷载不连续故需分段列方程。
用任意截面nn截开梁，取左部为脱离体，如图(b)所示。由∑Y=0，
同理用任意截面kk截开梁，取左部为脱离体如图(c)所示。由∑Y=0，
根据剪力方程、弯矩方程作图。对于线性方程只需算出各段的端值然后连直线即可。
V、M图如图(d)、(e)所示。
