结构工程师-结构非破损检测技术辅导(5)

　　(四)钻芯法检测混凝土强度

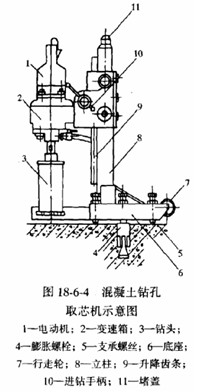

　　钻芯法试验是使用专用的取芯钻机(图18—6—4)，从被检测的结构或构件上直接钻取圆柱形的混凝土芯样，并根据芯样的抗压试验由抗压强度推定混凝土的立方抗压强度。它不需要建立混凝土的某种物理量与强度之间的换算关系，被认为是一种较为直观可靠的检测混凝土强度的方法。由于需要从结构构件上取样，对原结构有局部损伤，所以是一种能反映被试结构混凝土实际状态的现场检测的半破损试验方法。

　　钻孔取芯机是带有人造金刚石的薄壁空芯圆筒形钻头的专用机具，由电动机驱动，从被测试件上直接截取与空芯筒形钻头内径相同的圆柱形混凝土芯样。我国规定，以φ100mm及φ150mm，高径比为1—2的芯样作为芯样抗压试件。为防止芯样端面不平整导致应力集中和实测强度偏低，所以芯样端面必须进行加工，通常用磨平法和端面用硫磺胶泥或水泥净浆补平。

　　钻芯法检测不宜用于混凝土强度等级低于C10的结构。钻取芯样应在结构或构件受力较小的部位和混凝土强度质量具有代表性的部位，应避开主筋、预埋件和管线的位置。对于单个构件检测时，钻芯数量不应少于3个。对于较小的构件，可取2个。当对结构构件的局部区域进行检测时，取芯位置和数量可由已知质量薄弱部位的大小决定，检测结果仅代表取芯位置的混凝土质量，不能据此对整个构件及结构强度作出总体评价。

　　当采用其他非破损方法与钻芯综合检测时，钻芯位置应与该方法的测点布置在同一测 区。

　　钻取的芯样试件宜在与被检测结构或构件的混凝土干湿度基本一致的条件下进行抗压试验，求得芯样试件的混凝土强度值 。

　　对于h/d=1的φ00mm或φ50mm芯样试件的抗压强度测试值，可直接作为混凝土的强度换算值。当芯样高径比h/d>1时，强度换算值应按规定进行修正。

　　单个构件或单个构件的局部区域可取芯样试件混凝土强度换算值中的最小值作为其代表值。

　　检测时必须按《钻芯法检测混凝土强度技术规程》CECS03：88的规定和要求进行钻孔，取芯后结构上留下的孔洞必须及时进行修补，一般情况下，修补后构件的承载能力仍可能低于未钻孔前的承载能力，所以，钻芯法不宜普遍使用，更不宜在一个受力区域内集中钻孔取芯。
