结构工程师-结构非破损检测技术辅导(6)

　　(五)拔出法检测混凝土强度

　　拔出法试验是用一金属锚固件预埋人未硬化的混凝土浇筑构件内(预埋法)，或在已硬化的混凝土构件上钻孔埋入一金属锚固件(后装法)，然后测试锚固件被拔出时的拉力，由被拔出的锥台形混凝土块的投影面积，确定混凝土的拔出强度，并由此推算混凝上的立方抗压强度，也是一种半破损试验的检测方法。见图18—6—5。

　　预埋法常用于确定混凝土的停止养护、拆模时间及施加后张法预应力的时间，按事先计划要求布置测点。后装法则较多用于已建结构混凝土强度的现场检测，检测混凝土的质量和判断硬化混凝土的现有实际强度。我国对后装拔出法研究较多，并已颁布有关规程，在工程建设中实施和应用。

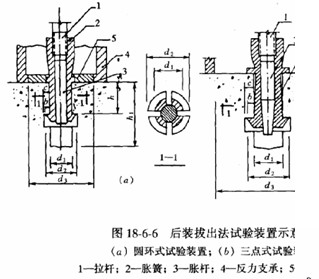

　　后装拔出法的试验装置有圆环式和三点式两种，见图18—6—6所示。圆环式拔出装置适用于粗骨料粒径d≤40mm的混凝土，试验时对混凝土损伤较小，但要求测试部位表面温凝土必须平整。三点式拔出装置适用于粗骨料粒径d≤60mm的混凝土，试验时对混凝士损伤较大，但对测试部位表面平整度要求不高。

　　拔出法试验的加荷装置是一专用的手动油压拉拔仪，见图18—6—7。整个加荷装置是支承在承力环或三点支承的承力架上，油缸进油时对拔出杆均匀施加拉力，在油压表或荷载传感器上指示拔力。

　　采用后装法进行单个构件检测时，应在构件上均匀布置3个测点。当3个拔出力中最大拔出力和最小拔出力与中间值之差均小于中间值的15%时，仅布置3个测点即可;当最大拔出力或最小拔出力与中间值之差大于中间值的15%时(包括两者均大于中间值的15%)时，应在最小拔出力的测点附近再加测2个测点;当同批构件按批抽样检测时，抽检数量应不少于同批构件的30%，且不少于10件，每个构件不应少于3个测点。

　　测点宜布置在构件浇筑成型的侧面，如不能满足时，可布置在混凝土成型的表面或底面。在构件的受力较大及薄弱部位应布置测点。相邻两点的间距不应小于10h，测点距试件边缘不应小于4h，(h为锚固件的锚固深度)。

　　检测时应按《后装拔出法检测混凝土强度技术规程》CECS 69：94的规定和要求进行，并进行混凝土强度的换算和推定。
