建筑结构辅导讲义：单层厂房的结构体系14

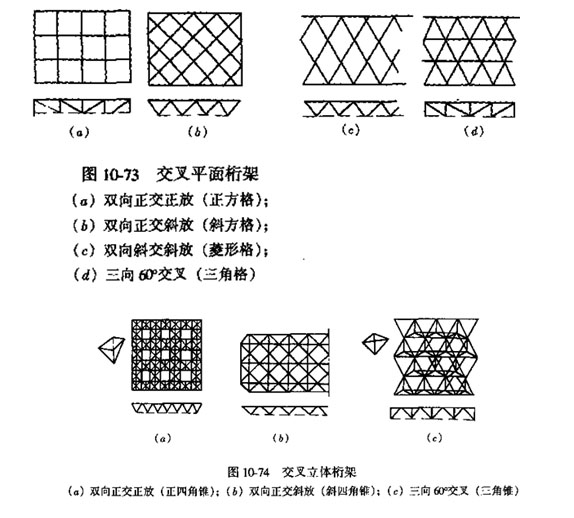

 1．交叉平面桁架

    (1)正方格网架，即双向正交正放平面桁架，见图10-73((2)，这种网架适用于正方形、近似方形、正多边形、圆形或椭圆形的建筑。

    (2)斜方格或菱形格网架，见图10-73(b)、(c)，这种网架较美观，适用于建筑平面为较短的矩形，其双向桁架的正弯矩要比方格者小，比较经济。

    (3)三角格网架，即三向平面桁架，见图10-73(d)，为简化构造与计算，一般三向桁架互成60°角交叉，其平面呈三角形格。虽节点构造复杂，有十余根杆交汇，但具有良好的平面适应性，建筑平面灵活多样。

    2．交叉立体桁架

    交叉立体桁架与交叉平面桁架不同，属角锥体系，成为真正的空间杆件体系一空间桁架，见图10-74。分以下三种：

    (1)正四角锥网架

    正四角锥网架属双向正交正放立体桁架，其受力状态完全与双向正交正放平面桁架是一样的，故亦适用于正方形、近似正方形、正多边形、圆形与椭圆形平面，其构造简单，  受力均匀，见图10-74(a)。

    (2)斜四角形网架

    斜四角形网架是双向正斜放立体桁架，其受力状态与双向正交斜放平面桁架类似，能够适用于多样建筑平面。斜四角锥网架是较经济的形式，为防止支承网架受力后节点失稳  转动，必须设边桁架或圈梁，见图10-74(b)。

    (3)三角锥网架

    三角锥网架是三向60°交叉立体桁架。上、下弦均呈相同的正三角格，刚度最好，受力均匀、分散，具有良好的平面适应性。见图10-74(c)。

    网架的高度直接影响网架的空间刚度，以及杆件内力、腹杆长度、结构空间和围护结构等各个方面。30m跨以内取(1／10～1／15)l，30～60m跨取(1／12～1／15)l；60m跨以上取(1／14～1／18)l。

    网架材料，杆件采用圆形空心截面――钢管为最好，因其具有良好的物理力学性能、刚度大、抗压曲、抗扭、抗震均佳以及承载力高；其用材亦最合理，省料、自重轻、经  济；其截面也非常简单，节点处理，并易于焊接，因此钢管是理想的选材。

  网架的优越性：

  1)能够发挥出来极高次超静定空间结构的优势；

  2)结构自重轻；

  3)制作符合标准化、系列化；

  4)装配与架设简单、迅速、经济；

  5)平面适应性强，造型表现力亦强。

  网架并非完美无缺，目前有待探索解决的问题有二：

  1)网架内力变化大，差值大，为了减少构件规格型号，很多杆件不能材尽其用；

  2)杆件与节点制作、装配精度要高，过高精度要求是与技术经济指标相矛盾的。
