建筑结构辅导讲义：单层厂房的结构体系15

四、吊挂、悬索

自然界中悬挂结构并不多，攀藤植物的长藤是原始的索，人类会编绳后，吊于河谷两岸的大树上，成了空中的“飞梁”。悬挂结构用于建筑，始于19世纪中叶，但发展迟缓。

20世纪中叶，出现了高强钢材，促进了悬索结构的大发展。悬索结构用于中、大跨结构，优于其他结构形式，采用拉力柔索，与传统外形迥异，造形新颖，形式多样，创造出各种建筑类型。悬挂结构的分类至今尚无定论，按其形成方式不同，暂分成两大类：

    (1)吊挂结构；

    (2)悬索结构。

    两者之间的区别在于被悬挂起来的结构不同，前者是用索结构外的其他结构吊挂起来，后者是吊挂索的本身就是屋盖索结构。

    (一)吊挂结构

    吊挂结构又称悬吊结构。在吊挂结构中，钢索仅作为吊挂其他结构构件用的支承拉索，然后把拉力传给墩力、塔架、杆柱的芯筒上，故实为支承悬索与其他结构组合形成的    混合结构。其传力方式仅有两种：―种是与悬索吊桥一样的悬吊式；另一种是与斜拉桥―    样的斜拉式。

    1.悬吊式

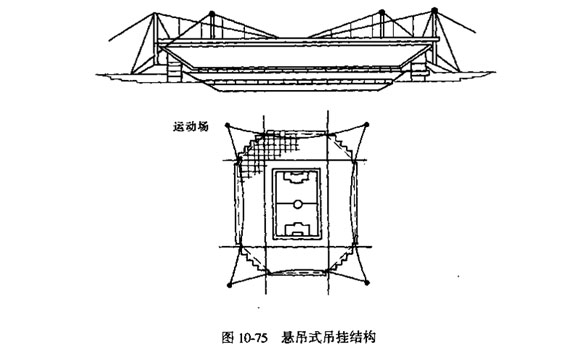

    在条形高层建筑的两端设置刚劲的竖向芯筒，多根主钢索拉设于两芯筒端部之间，呈悬链状，在主钢索以下悬吊各层楼盖，均向上吊挂在钢索上，即由钢索兜着。两芯筒顶端    之间乃刚劲结构，作为平衡主钢索拉力的压杆，详见图10―75。
