建筑结构辅导讲义：单层厂房的结构体系16
浏览
收藏
(二)悬索结构
吊挂结构中钢索并非屋盖的承重构件，而是吊挂屋盖承重构件的支承拉杆；钢索真正成为屋盖的主要承重结构的乃是悬索结构。应有―个基本概念：前者的屋盖是板、梁、 桁、架、拱、壳、网壳、网架等结构，根本没有钢索；而后者的屋盖主要承重结构是钢索，并且用它来悬吊整个屋盖而无需其他吊索或斜拉索，套用悬索吊桥的原理，将屋盖直接做在悬索上，而取消竖向吊索。
悬索结构的优越性和关键问题：
近年来国内外普遍采用的钢索是钢绞线，因钢索柔软，故不能抗压、弯、剪，只能抗拉，钢索作为受拉杆件，能充分发挥其高强性能，既无压曲失稳；又能合理用材，是最经济的结构形式。古时悬索桥的老问题是索荡桥晃得相当剧烈，悬索结构屋盖也面临着同样 的问题。一方面柔索抗拉既安全又经济；另一方面对悬索的柔软特性，要处理好下列关键 性的课题。
1．屋面刚度

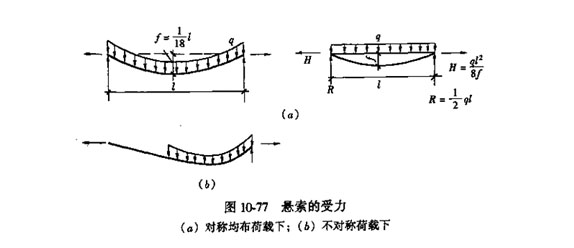

刚柔是完全相对的，必须做到柔而屋盖刚。单根柔索在曲线均布荷载作用下为悬链线，当垂度f=1／
2．结构稳定性
柔索只能单向传力，即荷载必须与垂度f同向，若风为吸力或竖向地震力时，则立即失去稳定，无力抵抗向上风力和竖向地震力，严重时甚至屋盖被局部掀起或屋盖被完全揭 顶。
3．共振
风荷载与地震作用具有动力和随机性，悬索像绷紧之弦，易于受到颤动，并会产生振动。一旦发生振动，屋盖即遭破坏。
4．支座拉力
悬索支座拉力的处理与拱脚推力的性质同等重要。若悬索支座拉力无可靠着落点，则悬索结构房屋将全部报废。
(1)悬索的结构体系有：
1)单层并列索系(单层平行索系)；
2)单层辐射索系(单层蝶形索系)；
3)双层并列索系(双层平行索系)；
4)双层辐射索系(双层轮形索系)。
(2)悬索结构类型虽多、式样各异，但其原理与特性却基本相同，具有下列共同优 点：
受力性能优良；
2)非常经济；
3)施工简便；
4)平面适应性强，造型新颖、多样、优美，几乎任意形状的建筑平面与建筑体型， 都可适用悬索结构。
