一级建筑师考试建筑结构辅导讲义：钢结构10

 (1)拉弯构件的计算

    拉弯构件的计算一般只需要考虑强度和刚度两个方面。但对以承受弯矩为主的拉弯件，当截面一侧最外纤维发生较大的压应力时，则也应考虑和计算构件的整体稳定以及压板件的局部稳定性。这里只讲一般受力情况下拉弯构件的计算。

1)强度

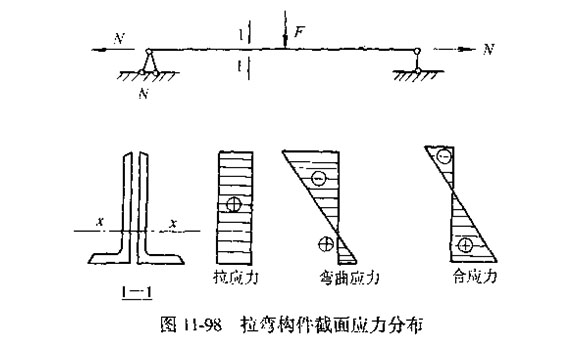

拉弯构件的截面上，除有轴心拉力产生的拉应力外，还有弯矩产生的弯曲应力，构件截面的应力应为两者之和(图11-98)。截面设计时，应按截面上最大正应力计算强度：

 2)刚度

  拉弯构件的刚度计算与轴心受拉构件相同。其容许长细比也相同。

    (2)压弯构件的计算

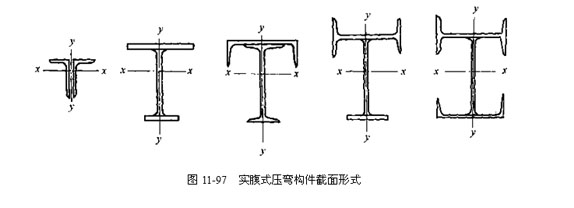

 实腹式压弯构件的计算包括强度、整体稳定，局部稳定和刚度四个方面的内容。

    1)强度

    压弯构件的强度计算公式同拉弯构件一样采用公式(11-176)计算，但式中N为轴心压力的设计值。

    2)整体稳定

    压弯构件的承载力通常是由稳定性来决定的。现以弯矩在一个主平面内作用的压弯构件为例，说明其丧失整体稳定现象(图1l-99)。在N和M_x共同作用下，―开始构件就在弯矩作用平面内发生变形，呈弯曲状态，当N和M_x同时增加到一定值时则达到极限，超过此极限，构件的内外力平衡被破坏，表现出构件不再能够抵抗外力作用而被压溃，这种现象称为构件在弯矩作用平面内丧失整体稳定。

 压弯构件需要进行弯矩作用平面内和弯矩作用平面外的稳定计算，计算较复杂。有关整体稳定计算，参照《规范》有关规定。
