一级建筑师考试建筑结构辅导讲义：钢结构11

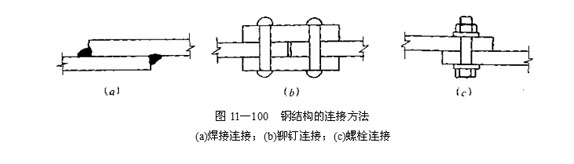

 手工电弧焊由焊条，夹焊条的焊把，电焊机，焊件和导线组成。常用的焊条为E43XX、E50X X和E55X X型。字母E表示焊条，后面的两位数表示熔敷金属(焊缝金属)抗拉强度的最小值，如43表示熔敷金属抗拉强度为f_u=43kg/mm²；第三位数字表示适用的焊接位置(平焊，横焊、立焊和仰焊)；第三位和第四位数字组合时表示药皮类型和适用的焊接电源种类。按焊条选用应和焊件钢材的强度相适应的原则，Q235钢应选择E43XX型焊条(E4300－E4316)；16Mn钢应选择E50X X型钢焊(E5000―E5018)；15MnV钢应选择E55X X型焊条(E5500―E5518)。手工电弧焊设备简单，操作灵活，适用性强，是钢结构中最常用的焊接方法。后两种焊接方法的生产效率高，焊接质量好，在金属结构制造厂中常用。

    2．铆钉连接

    铆钉连接是将一端带有预制钉头的铆钉，插入被连接构件的钉孔中，利用铆钉将另一端压成封闭钉头而成：铆钉连接因费钢费工，劳动条件差，成本高，现已很少用。但因铆钉连接的塑性和韧性好，传力可靠，质量易于检查，所以在某些重型和经受动力荷载作用的结构，有时仍采用铆钉连接：

    3．螺栓连接

    螺栓连接可分为普通螺栓连接和高强度螺栓连接。

    (1)普通螺栓连接，主要用在安装连接和可拆装的结构中，普通螺栓有两种类型：一种是粗制螺栓(称为C级)，它的制作精度较差，孔径比栓杆直径大1.0～1.5mm，便于制作和安装。粗制螺栓连接，适用于承受拉力，而受剪性能较差。因此，它常用于承受拉力的安装螺栓连接(同时有较大剪力时常另加承托承受)，次要结构和可拆卸结构的抗剪连接，以及安装时的临时固定。另一种是精制螺栓(A级或B级)，它的制作精度较高，孔径比栓杆直径只大0.3-0.5mm，连接的受力性能较粗制螺栓连接好，但其制作和安装都较费工，价格昂贵，故钢结构中较少采用。

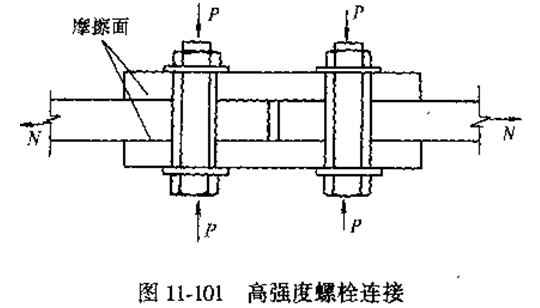

    (2)高强度螺栓(包括螺帽和垫圈均采用高强度材料制作)连接，安装时，用特制的扳手拧紧螺母给栓杆施加很大的预拉力，从而在被连接板件的接触面上产生很大的压力(如图11-101)。

当受剪力时，按设计和受力要求的不同，可分为摩擦型和承压型两种。

    摩擦型高强度螺栓连接：这种连接仅仅靠板件接触面间的摩擦力传递剪力，即保证连接在整个使用期间剪力不超过最大摩擦力。这种连接，板件间不会产生相对滑移，其工作性能可靠，耐疲劳，在我国已取代铆钉连接并得到愈来愈广泛的应用。

    承压型高强度螺栓连接：这种连接是依靠板件间的摩擦力与栓杆承压和抗剪共同承受剪力。连接的承载力较摩擦型的高，可节约螺栓。但这种连接受剪时的变形比摩擦型大，所以只适用于承受静荷载和对结构变形不敏感的连接中。

高强度螺栓的强度等级分8.8级和10.9级两种。小数点前“8”和“10”表示螺栓经热处理后的最低抗拉强度；“.8”和“.9”表示螺栓经热处理后的屈服点与抗拉强度之比。如8.8级表示螺栓经热处理后的最低抗拉强度≥800N／mm2，屈服点与抗拉强度之比为0.8。按摩擦型设计时，孔径比栓杆直径大1.5-2.0mm；按承压型设计时，孔径比栓杆直径大1.0-1.5mm。
