2013年一级建造师《机电工程》全真模拟测评(1)

　　三、案例分析题(共5题，(一)(二)(三)题各20分，(四)(五)题各30分)

　　(一)背景资料：

　　某机电安装公司具有压力容器、压力管道安装资格，通过招投标承接一高层建筑机电安装工程，工程内容包括给水排水系统、电气系统、通风空调系统和一座氨制冷站。项目部针对工程的实际情况编制了《施工组织设计》和《氨气泄露应急预案》。《施工组织设计》中，针对重80t、安装在标高为20m的冷水机组，制订了租赁一台300t履带式起重机吊装就位的方案。《氨气泄露紧急预案》中规定了危险物质信息及对紧急状态的识别、可依托的如消防和医院等社会力量的救援程序、内部和外部信息交流的方式和程序等。

　　在工程施工中，发生了以下事件：

　　事件1：出租单位将运至施工现场的300t履带式起重机安装完毕后，施工单位为了赶工期，立即进行吊装，因为未提供相关资料被监理工程师指令停止吊装。

　　事件2：对工作压力为1.6MPa氨制冷管道和金属容器进行检查时，发现容器外壳有深4mm的长条形机械损伤，建设单位委托安装公司进行补焊处理。

　　事件3：项目部用干燥的压缩空气对氨制冷系统进行强度试验后，即进行抽真空充氨试运转。

　　问题：

　　1.氨制冷站施工前应履行何种手续?

　　2.安装公司对容器补焊处理是否合法?说明理由。

　　3.事件1吊装作业前还应进行什么工作?应提供哪些资料?

　　4.项目部在氨制冷系统强度试验后即进行试运转是否妥当?说明理由。

　　5.项目部所编制的应急预案缺少哪些内容?

　　参考答案：

　　1.氨制冷站施工前应履行何种手续?(本小题2分)

　　手续：将拟安装的压力容器、压力管道安装情况书面告知(1分)直辖市或者设区的市的特种设备安全监督管理部门(1分)。

　　特种设备安装、改造、维修的施工单位应当在施工前将拟进行的特种设备安装、改造、维修情况书面告知直辖市或者设区的市的特种设备安全监督管理部门.告知后即可施工(《条例》第17条)。书面告知应提交的材料包括：《特种设备安装改造维修告知书》;施工单位及人员资格证件;施工组织与技术方案;工程合同;安装改造维修监督检验约请书;机电类特种设备制造单位的资质证件。

　　2.安装公司对容器补焊处理是否合法?说明理由。(本小题3分)

　　安装公司对补焊处理不合法(1分)，

　　理由：因为安装公司不具备压力容器的制造或现场组焊资质(2分)。

　　3.事件1吊装作业前还应进行什么工作?应提供哪些资料?(本小题5分)

　　出租单位将起重机现场安装完毕后应组织验收(2分)。

　　应提供的资料：产品合格证(1分)、备案证明(1分)、吊车司机上岗证(1分)等。

　　4.项目部在氨制冷系统强度试验后即进行试运转是否妥当?说明理由。(本小题5分)

　　试运转不可行(不妥当)(1分)，

　　因为：氨制冷系统管道是输送有毒流体的管道(2分)强度试验后，还要进行泄露性试验(2分)。

　　5.项目部所编制的应急预案缺少哪些内容?(本小题5分)

　　缺少的内容包括：项目部应急工作的组织及相应职责(1分);

　　发生事故时应采取的有效措施(1分);

　　应急避险的行动程序(撤离逃生路线)(2分);

　　相关人员的应急培训程序(1分)。

　　(二)背景资料：

　　某煤炭企业在自己一大型煤矿附近建设一座大型火力发电厂，机电工程采用交钥匙总承包的方式进行公开招标，并在相关报刊、杂志、媒体、网络上发布了招标公告和资格预审公告。公告中明确说明了承包商报名时间及提供的资料;工程的基本情况;投标人需提交标书费用、押金、投标保函的要求;投标人获取和送达标书的方式、地点和起止时间、开标日期、时间和地点。招投标过程中发生下列事件：

　　事件一：共有A、B、C、D四家总承包商投递了资料，并按规定时间按要求完成了标书的购买、编写和投标。其中A单位以施工火力发电厂为主，尤其对发电机组的施工有独特的优势，业绩丰厚，近三年曾获两项类似工程鲁班奖;B单位虽有资格，但除煤粉制备车间业绩较好外，其他业绩均不如其他单位;D单位未办理投标保函，被招标单位取消资格。

　　事件二：开标后经资格审查C单位不符合投标资格也被取消资格。

　　事件三：A、B两家在公开、公平、公正的原则下进行评审，经评委对技术标、商务标综合评分，A单位中标，并于一周内与建设单位签完了合同。

　　合同签订后，A单位经业主同意，将煤粉制备车间的钢结构制安和机电安装工程以A单位投标时的报价单价并以单价包干形式收取5%管理费分包给了B单位，并签订了分包合同。

　　问题：

　　(1)交钥匙总承包的方式，总承包商将承担哪些内容?对建设单位有什么好处?

　　(2)取消C和D单位的投标资格是否合理?简述理由。

　　(3) A单位把煤粉制备系统的钢结构制安及机电设备安装工程分包给B单位是否合理?为什么?

　　(4) 本次招标存在哪些问题? 应怎样予以纠正?

　　答：

　　(1) 考点：机电工程合同形式(1H420030)

　　交钥匙总承包方式，总承包商将承担全部设计、设备及材料采购、土建及安装施工、试运转直至投产运行。

　　交钥匙总承包模式对建设单位的好处：建设单位省心、省力、省资源投入。建设期间风险大部分转嫁给总承包商，自己的风险相对较小。

　　(2) 考点：机电工程招标程序的正确性(1H420030)

　　取消D单位投标资格合理。

　　理由：公开招标文件明确规定投标人需提交投标保函。而D单位未按招标文件规定响应，故建设单位取消其投标资格是合理的。

　　取消C单位投标资格不合理。

　　理由：

　　①招标文件明确规定此招标是投标人资格预审而不是资格后审，招标投标法规定资格预审合格，招标单位才给合格的承包商发放标书。建设单位已向C单位发放了标书，就视为C单位资格预审合格。

　　②公开招标文件明确规定是资格预审，而在具体操作上却采用资格后审，不符合招标文件规定。

　　以上两条失误和违规均由建设单位造成，即使C单位资格确实存在问题，此时取消其投标资格的决定也是不妥的。

　　(3) 考点：机电工程专业工程分包合同(1H420040)

　　A单位把煤粉制备系统的钢结构制安及机电设备安装工程分包给B单位是合理的。因为：因B单位资质满足要求，且有这项工作的业绩;是经业主同意的;非主体工程;价格对A单位也有利。

　　(4) 考点：机电工程招标程序的正确性(1H420030)

　　本次招标存在的问题：投标人资格审查由预审改为后审，不符合招标文件规定。最后通过资格审查的只有两家单位，不符合招标投标法规定的最少应有三家以上投标人投标，故此招标无效。A单位中标无效。

　　纠正方法：重新招标;严格履行招投标法;严格按招标文件办理。

　　环球网校友情提示：如果您在此过程中遇到任何疑问，请登录环球网校一级建造师考试论坛，随时与广大考生朋友们一起交流！

　　编辑推荐：

　　2013年一级建造师新旧教材对比汇总

　　2013年一级建造师全程领跑套餐 抢先热招

　　一级建造师百万奖学金申请

　　一级建造师常见问题  　

　　(三) 背景资料 某机电安装公司在南方某市承包了一个油库改造项目。工程范围包括新增2个3000m3储油罐，对原有部分输油管道进行改造。其中有一种管材该公司没有焊接过，也没有进行过类似材质的管道焊接。整个改造工程6月30日开工，工期120d。中间只允许罐区日常工作停工5d，才能完成管线的连接，该工程附近有一居民小区。

　　新建储油罐与原轻质储油罐的最近距离8m，采用气顶法施工，设计要求丁字形焊缝100%射线探伤，其余焊缝为5%;试验合格后，内部由轻质油彻底清洗。

　　项目部在开工前制定了预控方案，并采取了措施，进行了技术交底和安全交底。但在吊装壁板时产生了较大的变形。

　　问题：

　　(1)对于没有进行过类似材质焊接的管道，其《焊接工艺(作业)指导书》的编制有何要求?

　　(2)该工程项目部制定的壁板吊装的质量装预控方案一般应包括哪些内容?采取那些措施?

　　(3)指出本工程有那些危险源?针对紧急状态，应制定哪些具体预防措施?

　　(4)本工程有哪些环境因素，应如何处理?

　　答：

　　(1) (本小题5分)

　　对于没有焊接类似材质的管道，应首先进行焊接工艺评定(2分)。焊接工艺评定合格，再由应用部门焊接专业工程师依据焊接工艺评定主持进行《焊接工艺(作业)指导书》编制(2分);《焊接工艺(作业)指导书》应在工程施焊前或焊工培训考试前发给焊工(1分)。

　　【考点来源】该考点来自教材1H412031掌握焊接方法与工艺评定

　　(2) (本小题5分)

　　质量预控方案一般包括工序名称、可能出现的质量问题、提出质量预控措施等三部分内容(2分)。“壁板吊装预控方案”主要内容是：工序名称，壁板吊装(1分);可能出现的质量问题，由于组对卡具少，壁板在吊装过程中产生的变形过大(1分);质量预控措施：采用合适的吊具和加固措施，避免壁板在吊装过程中产生变形(1分)。

　　【考点来源】该考点来自教材1H420146掌握施工质量管理在机电工程项目中的应用

　　(3) (本小题10分)

　　本工程的危险源及防护措施是：

　　1)火灾、轻质油爆炸、油品泄漏(1分);预防措施：用不燃材料或水幕设置隔离墙，管线连接采用法兰连接或设置焊接防火罩;实行动火证制度;在施工现场设置防火器材;设置专人负责施工现场的防火工作等(1分)。

　　2)施工人员高温下作业中暑(1分);预防措施：避开高温时间工作;给现场人员采取防暑降温措施;备足防暑降温药品，管内作业采取良好的通风措施等(1分)。

　　3)气顶法施工可能出现的塌落、倾斜等事故(1分);预防措施：鼓风道安装逆止风阀;采用限位措施;气顶密封装置的密封性能要牢固可靠;操作人员要经过培训，熟练掌握气顶法施工要点(1分)。

　　4)x射线敷设伤害(1分);预防措施：时间与施工错开;划出射线危险区并标识;采取防护射线措施等(1分)。

　　5)大型筒板及构件吊装伤害(1分);预防措施：制定详细的有针对性的吊装方案并经过批准后执行;吊装设备要完好，尤其是其安全保护装置要完好;吊车司机和起重工、架子工，电焊工等必须持证上岗;施工现场要有完善的安全组织，安全员，随时对吊装作业的安全工作进行检查，保证安全施工(1分)。

　　【考点来源】该考点来自教材1H420133掌握机电工程项目施工现场职业健康和安全实施要求

　　(4) (本小题10分)

　　本工程的环境因素及预防措施：

　　1)组装储油罐锤击发出的噪声(1分);如果距离居民区远，可以不采取措施;如果扰民，锤击作业应避开居民休息时间作业(1分)。

　　2)电焊弧光产生的光污染和烟尘污染(1分);作业人员采取防护措施(1分)。

　　3)清洗用轻质废油排放产生的污染(1分);轻质废油不得向地面或下水道排放，应该回收再利用(1分)。

　　4)X射线污染(1分);防止措施见(2)的内容(1分)。

　　5)施工废料、废水(1分)：废料应及时回收，堆放整齐;废水要达标排放(1分)。

　　【考点来源】该考点来自教材1H420134掌握机电工程项目施工现场环境管理实施要求

　　环球网校友情提示：如果您在此过程中遇到任何疑问，请登录环球网校一级建造师考试论坛，随时与广大考生朋友们一起交流！

　　编辑推荐：

　　2013年一级建造师新旧教材对比汇总

　　2013年一级建造师全程领跑套餐 抢先热招

　　一级建造师百万奖学金申请

　　一级建造师常见问题  　

　　(四)背景资料：

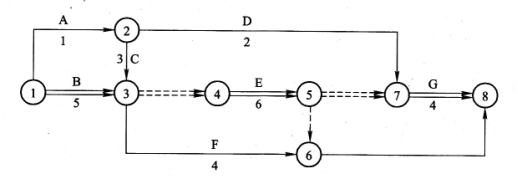

　　某石化总厂(甲方)与某安装公司(乙方)签订了某机电设备安装施工合同。该安装工程项目涉及的设备和材料均由甲方提供。甲乙双方合同规定，采用单价合同，每一分项工程的实际工程量增加或减少超过招标文件中工程量的10 %以上时调整单价。工作B、E、C作业使用的主要施工机械一台(乙方自备)，台班费用为400元/台班，其中台班折旧费为50元/台班，施工网络计划如下图所示(单位：天)。

　　图中箭头上方为工程名称，箭头下方为持续时间，双箭头为关键线路。

　　甲乙双方合同约定8月15日开工。工程施工中发生如下事件：

　　事件一：由于甲供设备和材料迟迟未到货，致使工作D推迟2天，乙方人员配合用工5个工作日，窝工6个工作日;

　　

　　事件二：8月21、22日场外停电，停工2天，造成人员窝工16个工日，机械台班2个台班，每个台班单价50元/台班;

　　事件三：因设计变更，工作E工程量由招标文件中的300m3增加至350m3，超过了l0%。合同中该工作综合单价为55元/m3，经协商后综合单价调为50元/m3;

　　事件四：为保证施工质量，乙方在施工中将工作及原设计尺寸扩大，增加工作量15m3该工作综合单价为78元/m3;

　　事件五：在工作D、E均完成后，甲方指令增加一项临时工作K，经核实，完成此项工作需要1天时间，机械台班1个，人工工日10个。

　　问题：

　　(1)乙方向甲方索赔的依据和程序是什么?

　　(2)上述哪些事件乙方可以提出索赔要求?那些不可以提出索赔要求?说明理由。

　　(3)每项事件工期索赔各是多少?总工期索赔多少天?

　　(4)工作E结算价应为多少?

　　(5)若人工工日单价为25元/工日，合同规定窝工人工费补偿标准为12元/工日，因增用工所需管理费为增加人工费的20%，工作K的综合取费为人工费的80%，机械台班单价为400元/台班，试计算除事件三外合理的费用索赔总额。

　　答案：

　　(1) (本小题9分)

　　索赔的依据为：合同文件是索赔的最主要依据，(1分)订立合同所依据的或在专用条款内约定适用法律、法规、标准、规范，(1分)工程建设惯例。(1分)

　　承包人向发包人索赔的一般程序和方法是：索赔意向通知;(1分)索赔资料的准备;(1分)索赔文件的提交;(1分)索赔文件的审核;(1分)发包人审查;(1分)协商。(1分)

　　【考点来源】该考点来自教材1H420045掌握机电工程项目索赔

　　(2) (本小题5分)

　　针对各事件，乙方索赔情况分析如下：

　　事件一：可提出索赔要求，因为设备由甲方提供，延期到场是甲方的责任;(1分)

　　事件二：可提出索赔要求，因为因停电造成的窝工是甲方的责任;(1分)

　　事件三：可提出索赔要求，因为设计变更是甲方的责任，且工作E的工程量增加了50m3，超过了招标文件中工程量的10 %;(1分)

　　事件四：不应提出索赔要求，因为保证施工质量的技术措施费应由乙方承担;(1分)

　　事件五：可提出索赔要求，因为甲方指令增加工作是在合同之外，是甲方的责任。(1分)

　　【考点来源】该考点来自教材1H420045掌握机电工程项目索赔

　　(3) (本小题6分)

　　每项时间工期索赔及总工期索赔的分析计算如下：

　　事件一：工作D总时差为8天，推迟两天，尚有总时差6天，不影响工期，因此可索赔工期为0天;(2分)

　　事件二：停工2天，在关键线路E上工期延长，可索赔工期2天;(1分)

　　事件三：因工作E为关键工作，可索赔工期：(350―300)/(300/6)=1天;(1分)

　　事件五：因E、G均为关键工作，在两项工作之间增加工作K，则工作K也为关键工作，可索赔工期1天。(1分)

　　总计可索赔工期：0+2+1+1=4天(1分)

　　【考点来源】该考点来自教材1H420045掌握机电工程项目索赔

　　(4) (本小题4分)

　　工作E结算价的计算如下：

　　按原单价结算的工程量：300×(1+10%)=330m3(1分)

　　按新单价结算的工程量：350―330=20m3(1分)

　　总结算价=330×55+20×50=19150元(2分)

　　【考点来源】该考点来自教材1H420124掌握施工结算在机电工程项目中的应用

　　(5) (本小题6分)

　　除事件三外，合理的索赔总额计算如下：

　　事件一：人工费：6×12+5×25×(1+20%)=222元(1分)

　　事件二：人工费：16×12=192元(1分)

　　机械费：2×50=100元(1分)

　　事件五：人工费：10×25×(1+80%)=450元(1分)

　　机械费：1×400=400元(1分)

　　合计费用索赔总额为：222+192+100+450+400=1364元。(1分)

　　【考点来源】该考点来自教材1H420045掌握机电工程项目索赔

　　环球网校友情提示：如果您在此过程中遇到任何疑问，请登录环球网校一级建造师考试论坛，随时与广大考生朋友们一起交流！

　　编辑推荐：

　　2013年一级建造师新旧教材对比汇总

　　2013年一级建造师全程领跑套餐 抢先热招

　　一级建造师百万奖学金申请

　　一级建造师常见问题  　

　　(五) 背景资料

　　某机电设备安装公司承担了理工大学建筑面积为2万m2的图书馆工程的通风空调系统施工任务。该工程共有S1～S6六个集中式全空气空调系统，风管材质为钢板，空调风系统设计工作压力为600 Pa。空气处理机组均采用带送风机段的组合式空调机，由安装公司采购并组成项目部承担安装任务。风管系统安装完毕后，严密性试验采用漏光法检测合格。

　　当施工进入空调系统调试阶段时，系统出现两个问题：①管壁不平整，风管在两个吊架之间出现挠度;系统运转启动时，风管表面颤动产生噪声;②空气处理机组冷却水进出管路上的阀门有滴水，经检查这两个阀门未保冷但无漏水。针对上述问题，施工单位采取了整改措施后才使系统调试合格。空调系统调试完成后，按施工质量验收程序进行了施工质量验收工作。

　　问题：

　　1.问题1的原因是什么?如何解决?

　　2.解决阀门滴水问题的措施有哪些?

　　3. 本案例中风管严密性试验是否妥当?为什么?应该怎么进行?

　　4.按照建筑工程项目划分标准，该通风空调系统应划分为图书馆工程的什么工程?该工程的施工质量验收程序是什么?

　　5.该通风空调安装工程综合效能调整应具备的条件是什么?综合效能调整项目的依据是什么?

　　答案

　　1.(本小题5分)

　　造成问题1的原因有：厚度不符合要求(1分)，咬口形式选择不当(1分)，没有按照规范要求采取加固措施，或加固的方式、方法不当(1分)。解决方法：应根据断面尺寸、长度、板材厚度以及管内工作压力等级(1分)，施工质量验收规范的要求，采取加固措施(1分)。

　　【考点来源】该考点来自教材1H414032熟悉风管系统的施工技术要求

　　2.(本小题3分)

　　解决阀门滴水问题的措施：采取保冷措施(3分)。

　　【考点来源】该考点来自教材1H413082熟悉设备及管道绝热结构组成与要求

　　3.(本小题9分)

　　本案例中风管严密性试验是不妥(2分);因为空调风系统设计工作压力为600 Pa，属于中压风管(2分)，不应只进行漏光法检测(2分);应该在漏光法检测合格后，进行抽查率为20%的漏风量检测(2分)，且不少于一个系统(1分)。

　　【考点来源】该考点来自教材1H413082熟悉设备及管道绝热结构组成与要求

　　4.(本小题7分)

　　按照建筑工程项目划分标准，该通风空调系统应划分为图书馆工程的分部工程(2分)。该工程的施工质量验收程序：组成分部(子分部)工程的各分项工程施工完毕后，经项目经理或项目技术负责人组织内部验评合格后(1分)，填写“分部(子分部)工程验收记录” (1分)，项目经理签字后报总监理工程师(建设单位项目负责人)组织验评签认(1分)。分部工程(子分部工程)应由总监理工程师(建设单位项目负责人)组织(1分)施工单位的项目负责人和项目技术、质量负责人及有关人员进行验收(1分)。

　　【考点来源】该考点来自教材1H432022掌握建筑安装工程质量验收评定的程序

　　5.(本小题6分)

　　通风与空调工程交工前，在已具备生产试运行的条件下(1分)，由建设单位负责(1分)，设计、施工单位配合(1分)，进行系统生产负荷的综合效能试验的测定与调整，使其达到室内环境的要求。

　　综合效能试验测定与调整的项目，由建设单位根据生产试运行的条件、工程性质、生产工艺等要求进行综合衡量确定(2分)，一般以适用为准则，不宜提出过高要求(1分)。

　　【考点来源】该考点来自教材1H414031掌握通风与空调工程的施工程序
