  1H413030 管道工程施工技术

  工业管道工程按产品生产工艺流程,把生产设备连接成完整的生产工艺系统,满足生产-工艺、安全运行、低能耗、无污染要求。工业管道安装遵循《工业金属管道工程施工规范》GB 50235--2010、《工业金属管道工程施工质量验收规范》GB 50184--2011、《现场设备、工业管道焊接一F程施工质量验收规范》GB 50683--2011、《压力管道安全技术监察规程一工业管道》工SG D0001--2009和《工业管道的基本识别色、识别符号和安全标识》GB 7231--2003的施工要求。本目的重点是:工业管道的分类、工业金属管道的组成及安装前的检验和施工条件、工业管道安装的施工程序、工业管道安装的技术要求、工业管道吹洗与试压的要求、长输管道施工程序。

  1H413031 工业管道施工程序

  工业管道是指在工业生产中输送介质和为生产服务的管道。工业管道由金属管道元件连接或装配而成,在生产装置中用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。本条主要知识点是:工业管道的分类与分级;工业金属管道的组成及安装前的检验和施工条件;工业管道安装的施工程序。

  一、工业管道的分类与分级

  工业管道工程的类别很多,按管道的材料,输送的介质以及介质的参数(压力、温度)不同可划分为以下几类:

  (一)按管道材料性质分类,有金属管道和非金属管道

  1.金属管道按标准分类,有GCl,GC2,GC3三个等级。

  工业金属管道按照国家标准《压力管道安全技术监察规程一工业管道》TSGD的规定,按照设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性划分为GCl,GC2、GC3三个等级。

  例如,GC1管道有氰化物化合物的气、液介质管道、液氧充装站氧气管道等。

  2.非金属管道按材质分类,有无机非金属材料管道和有机非金属材料管道。

  例如,无机非金属材料包括混凝土管、石棉水泥管、陶瓷管等;有机非金属材料管道包括塑料管、玻璃钢管、橡胶管等,石油化工非金属管道包括玻璃钢管道、塑料管道、玻璃钢复合管道和钢骨架聚乙烯复合管道。

  (二)按管道设计压力分类,有真空管道、低压管道、中压管道、高压管道和超高压管道。管道工程输送介质的压力范围很广,从真空负压到数百兆帕。工业管道以设计压力为主要参数进行分级。见表1H413031-1。

  (三)按管道输送温度分类,有低温管道、常温管道、中温管道和高温管道。工业管道输送介质的温度差异很大,按介质温度分类见表1H413031-2。

  工业管道按压力分级 工业管道按介质温度分类

  表 H4131131-1 表1H413031-2



    级别名称
    设计压力P (MPa)    类别名称
    介质工作温度t(℃)
    真空管道

    低压管道

    中压管道

    高压管道

    超高压管道
    P<0
    低温管道
    0≤P≤1.6
    常温管道
    1.6%P≤10
    中温管道
    10%P≤100
    高温管道
    P>100

t≤-40

-40

120

t>450




  (四)按管道输送介质的性质分类,有给排水管道、压缩空气管道、氢气管道、氧气管道、乙炔管道、热力管道、燃气管道、燃油管道、剧毒流体管道、有毒流体管道、酸碱管道、锅炉管道、制冷管道、净化纯气管道、纯水管道等。

  一、工业金属管道的组成

  工业金属管道由金属管道元件连接或装配而成,管道元件是指连接或装配管道系统的各种零部件的总称,由管道组成件和管道支承件组成,用以输送、分配、混合、分离、排放、计量、控制或制止流体流动。

  (一)管道组成件

  (1)管道组成件是用于连接或装配成管道的管道元件。例如:管子、管件、法兰、密封件、紧固件、阀门、安全保护设施以及膨胀节、挠性接头、耐压软管、疏水器、过滤器、管路中的节流装置和分离器等。

  (2)管件是与管子一起构成管道系统本身的零部件的总称。例如:弯头、弯管、三通、异径管、活接头、翻边短节、支管座、堵头、封头等。

  (二)管道支承件

  管道支承件是将管道的荷载,传递到管架结构上去的管道元件。管道的荷载包括管道的自重、输送流体的重量、由于操作压力和温差所造成的荷载以及振动、风力、地震、雪载、冲击和位移应变引起的荷载等。例如:吊杆、弹簧支吊架、恒力支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座、滑动支架、管吊、吊耳、卡环、管夹、U形夹和夹板等。

  三、工业金属管道安装前的检验

  (一)管道元件及材料的检验

  1.管道元件及材料应具有合格的制造厂产品质量证明文件

  (1)产品质量证明文件内容及特性数据应符合规定。符合国家现行材料标准、管道元件标准、专业施_工规范和设计文件的规定。

  (2)管子、管件的质量汪明文件包括的内容应符合要求。应包括制造厂名称及制造日期;产品名称、标准、规格及材料;产品标准中规定的相关检验试验数据;合同规定的其他检测试验报告;质量检验员的签字及检验日期;制造厂质量检验部门的公章。

  (3)质量证明文件中包括的特性内容应符合要求。包括化学成分、力学性能、耐腐蚀性能、交货状态、质量等级等材料性能指标及检验试验结果。例如:无损检测、理化性能试验、耐压性能、型式试验。

  (4)当管道元件及材料出现问题或在异议未解决之前不得使用。例如,质量证明文件的性能数据不符合相应产品标准和订货技术条件;对质量证明文件的性能数据有异议;实物标识与质量证明文件标识不符;要求复检的材料未经复检或复检不合格等。

  2.使用前核对管道元件及材料的材质、规格、型号、数量和标识,进行外观质量和几何尺寸的检查验收。外观质量应不存在裂纹、凹陷、孔洞、砂眼、重皮、焊缝外观不良、严重锈蚀和局部残损等不允许缺陷,几何尺寸的检查是主要尺寸的检查,例如:直径、壁厚、结构尺寸等。管道元件及材料的标识应清晰完整,能够追溯到产品的质量证明文件,对管道元件和材料应进行抽样检验。

  3.铬钼合金钢、含镍合金钢、镍及镍合金钢、不锈钢、钛及钛合金材料的管道组成件,应采用光谱分析或其他方法对材质进行复查,并做好标记。材质为不锈钢、有色金属的管道元件和材料,在运输和储存期间不得与碳素钢、低合金钢接触。

  4.设计文件规定进行低温冲击韧性试验的管道元件和材料,其试验结果不得低于设计文件的规定。例如,进行晶间腐蚀试验的不锈钢、镍及镍合金钢的管道元件和材料,供货方应提供低温冲击韧性、晶间腐蚀性试验结果的文件,其试验结果不得低于设计文件的规定。

  5.GCI级管道在使用前采用外表面磁粉或渗透无损检测抽样检验,要求检验批应是同炉批号、同型号规格、同时到货。

  盲送毒性程度为极度危害介质或设计压力大于或等于10MPa的管道,对人民生命财产安全和人身健康影响很大,所以规定其管子及管件在使用前采用外表面磁粉或渗透无损检测抽样检验,经磁粉或渗透检测发现的表面缺陷应进行修磨,修磨后的实际壁厚不得小于管子名义壁厚的90%,且不得小于设计壁厚。

  (二)阀门检验

  1.阀门外观检查。阀门应完好,开启机构应灵活,阀门应无歪斜、变形、卡涩现象,标牌应齐全。

  2.阀门应进行壳体压力试验和密封试验

  (1)阀门壳体试验压力和密封试验应以洁净水为介质,不锈钢阀门试验时,水中的氯离子含量不得超过25ppm。

  (2)阀门的壳体试验压力为阀门在20℃时最大允许工作压力的1.5倍,密封试验为阀门在20℃时最大允许工作压力的1.1倍,试验持续时间不得少于5min,无特殊规定时,试验温度为5~40℃,低于5℃时,应采取升温措施。

  (3)安全阀的校验应按照国家现行标准《安全阀安全技术监察规程》和设计文件的规定进行整定压力调整和密封试验,委托右资质的检验机构完成,安全阀校验应做好记录、铅封,并出具校验报告。

  四、工业金属管道安装前施工条件

  (一)对施工队伍的要求

  1.承担工业金属管道施工的施工单位应取得相应的施工资质,并应在资质许可范围内从事管道施工。例如:管道施工应取得相应的施工资质包括工程建设施工资质、压力管道安装许可资质和专业施工资质。

  2.施工单位在压力管道施工前,向管道安装工程所在地的质量技术监督部门办理了书面告知,并接受监督检验单位的监督检验。

  3.施工单位应建立管道施工现场的质量管理体系,并应具有健全的质量管理制度和相应的施工技术标准。

  4.参加工业金属管道施工的人员、施工质量检查、检验的人员应具备相应的资格。施工人员包括施工管理人员和施工作业人员。

  (二)现场条件

  1.与管道有关的土建工程经检查合格,满足安装要求并办理了交接手续。临时供水、供电、供气等设施已满足安装施工要求。

  2.与管道连接的设备已找正合格、固定完毕,标高、中心线、管口方位符合设计要求。

  3.管道组成件及管道支承件等已检验合格。

  4.管子、管件、阀门等内部已清理干净,无杂物,其质量应符合设计文件的规定。

  5.在管道安装前完成有关工序。例如:脱脂、内部防腐与衬里等已进行完毕。

  (三)施工前应具备的开工条件

  1.工程设计图纸及其他技术文件完整齐全,已按程序进行了工程交底和图纸会审。

  2.施工组织设计和施工方案已批准,并已进行了技术和安全交底。

  3.施工人员已按有关规定考核合格。

  4.已办理工程开工文件。

  5.用于管道施工的机械、工器具应安全可靠,计量器具应检定合格并在有效期内。

  6.已制定相应的职业健康安全及环境保护应急预案。

  五、工业管道安装的施工程序

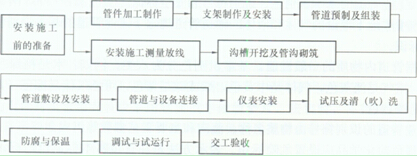

  管道安装工程一般施工程序,见图1H413031

  图1H413031

  六、工程交接验收技术条件

  (一)办理工程交接验收手续的条件

  施工单位完成全部工程项目后,建设单位应及时办理交接验收手续,工程交接验收前,建设单位应对工业管道工程进行检查,并确认满足下列条件:

  施工范围和内容符合合同、设计文件的规定。

  工程质量符合设计文件和规范的规定。

  (二)工程交接验收的技术资料

  工程交接验收前,建设单位应检查工业管道工程施工的技术文件、施工记录和试验报告。

  1.技术文件

  (1)管道元件的产品合格证、质量证明文件和复检、试验报告。

  (2)管道安装竣工图、设计修改文件及材料代用单。

  (3)无损检测和焊后热处理的管道,在管道轴测图上准确表明焊接工艺信息。

  例如,焊缝位置、焊缝编号、焊工代号、无损检测方法、无损检测焊缝位置、焊缝补焊位置、热处理和硬度检验的焊缝位置等。

  2.施工记录

  例如,管道元件检查记录,阀门试验记录,管道弯管加工记录,管道焊接检查记录,焊缝返修检查记录,管道安装记录,管道隐蔽工程记录,管道补偿装置安装记录,管道支吊架安装记录,管道接地测试记录,安全保护装置安装检查记录,管道系统压力试验和泄漏性试验记录,管道系统吹扫与清洗记录,管道防腐、绝热施工检查记录等。

  3.试验报告

  例如,安全阀校验报告,磁粉检测报告,渗透检测报告,射线检测报告,超声检测报告,管道热处理报告,硬度检测、光谱分析及其他理化报告等。
