1H414040 建筑智能化工程安装技术
建筑智能化工程的实施一般由工程承包方负责施工图深化设计、设备材料供应、管线施工、设备的安装及检测、系统调试开通及通过有关管理部门的验收，直至交付使用。本目主要内容是：建筑智能化工程的组成及其功能;建筑智能化工程的施工要求;建筑智能化一丁程的调试检测要求。
1H414041 建筑智能化工程的组成及其功能
建筑智能化.丁程按国家《建筑工程施工质量验收统一标准》划分为：通信网络系统，办公自动化系统，建筑设备监控系统，火灾报警及消防联动系统，安全防范系统，综合布线系统，智能化集成系统，电源与接地，环境，住宅(小区)智能化系统等子分部工程。本条主要知识点是：安全防范管理系统和建筑设备自动监控系统的组成及其功能。
一、通信网络系统的组成及其功能
通信网络有电话通信、卫星通信、卫星电视、有线电视、电视会议、背景音响及广播等。使建筑物内语音、数据、图像、视频可靠的传输。
一、信息网络系统组成及其功能
信息网络系统包括计算机网络设备(交换机、路由器、防火墙、网管、文件服务器等)、应用软件、管理软件及网络安全等。借助于这一平台实现信息共享、资源共享和信息的传递与处理，是办公自动化系统的主要信息通道，与外部互联网连接，开展各项业务。
三、综合布线系统的组成及其功能
综合布线系统由工作区子系统、水平布线子系统、设备问子系统、垂直干线子系统、管理间子系统和建筑群子系统组成。是建筑物内部或建筑群之间的传输网络，使建筑物内部或建筑群之间的通信设备、信息交换设备，以及建设设备与物业管理设备的状态信号彼此相连，传输语音、数据、图像以及各类控制信号。
四、火灾报警及消防联动系统的组成及其功能
火灾报警及消防联动系统由火灾探测器、输入模块、报警控制器、联动控制器和控制模块等组成。主要功能为火灾参数的检测，火灾信息的处理与自动报警，消防设备联动与协调控制，消防系统的计算机管理等。
五、安全防范系统的组成及其功能
安伞防范系统的子系统主要包括：入侵报警系统、视频监控系统、出人口控制系统、电子巡查系统、停车库(场)管理系统以及以防爆安全检查系统为代表的特殊子系统等。安全防范系统的实施有集成式、组合式、分散式三种类型。建筑物的安全防范系统是为保障人身和财产的安全，运用计算机、电视监控及入侵报警等技术形成的综合安全防范体系。
1.出入口控制系统(门禁系统)
出入口控制系统根据建筑物的使用功能和安全防范管理的要求，对需要控制的各类出人口，按各种不同的通行对象及其准人级别，对其进、出实施实时控制与管理，并具有报警功能。
(1)对讲门机：普通对讲门机和可视对讲门机。
(2)电控锁：钥匙电控锁、IC卡电控锁、密码电控锁、指纹电控锁和视网膜电控锁等。
2.入侵报警系统(周界防越报警系统)
入侵报警系统根据被防护对象的使用功能及安全防范管理的要求，对设防区域的非法入侵、盗窃、破坏和抢劫等，进行实时有效的探测与报警。
(1)入侵报警探测器。有门窗磁性开关、玻璃破碎探测器、被动型红外线探测器和主动型红外线探测器(截断型、反射型)、微波探测器、超声波探测器、双鉴(或三鉴)探测器、线圈传感器和泄漏电缆传感器等。
(2)中央报警控制。南微处理器组成，配有显示器、打印机等。
(3)报警方式采用有声响报警(电笛、警铃、频闪灯等)和无声报警(向监控中心或向公安局110发出报警信号)。
3.视频监控系统
视频监控系统根据建筑物的使用功能及安全防范管理的要求，对必须进行视频监控的场所、部位、通道等进行实时、有效的视频探测、视频监视，图像显示、记录与回放，宜具有视频入侵报警功能。
(1)模拟式视频监控系统。由摄像装置、传输控制线、监控主机、显示录像设备等组成。
(2)数字视频监控系统(DVR)。由数字摄像机、计算机或硬盘录像机、图像压缩/解压缩系统(MPEG--4)、图像记录及功能切换控制装置等组成。
4.电子巡查系统
电子巡查系统根据建筑物的使用功能和安全防范管理的要求，按照预先编制的保安人员巡查程序，通过信息识读器或其他方式对保安人员巡逻的工作状态(是否准时、是否遵守顺序等)进行监督、记录，并能对意外情况及时报警。
(1)离线式巡查系统。采用模块化信息钮和信息采集(巡查)棒，信息钮安装在巡查点，巡查人员携带信息采集(巡查)棒，按预定线路巡查采集信息，记录巡查信息。
(2)在线式巡查系统。利用报警系统和门禁系统的设备(按钮、读卡器等)实现巡查功能。

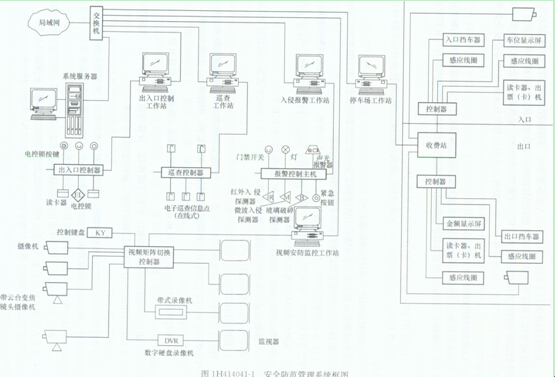

安全防范系统的组成见图1H414041-1。
5.停车场自动管理系统
(1)停车库(场)管理系统。根据建筑物的使用功能和安全防范管理的需要，对停车库(场)的车辆通行道口实施出入控制、监视、行车信号指示、停车管理及车辆防盗报警等综合管理。
(2)停车场自动管理系统主要设备。有自动感应器，读卡器，出票机，自动闸门机，控制器，收费机，年位显示器等。系统可自动或半自动管理。
六、建筑设备监控系统的组成及其功能
(一)建筑设备自动监控系统组成
主要南中央工作站计算机、外围设备、现场控制器、输入和输出设备、相应的系统软件和应用软件组成。
1.中央监控设备
中央监控设备有计算机和外围设备(UPS、打印机、主控台、模拟显示屏)等组成。
2.现场控制器
现场控制器(直接数字控制器DDC)，能独立进行检测与控制。控制器的接口有模拟量、数字量的输入/输出接口。
(1)数字量输入信号(DI)，用来输入各种开关、继电器及接触器开(闭)触点、电动阀门联动触点的开关状态。
(2)模拟量输入信号(AI)，被控对象各种连续变化的物理量(包括温度、相对湿度、压力、液位、电流、电压等)由在线检测的传感器及变送器将其转换为相应的电信号后，送入模拟量输入通道进行处理。一般为采用4～20mA电流信号或0～10V电压信号。
(3)数字量输出信号(DO)，用来输出控制电磁阀门、继电器、指示灯、声光报警器等开关设备。
(4)模拟量输出信号(AO)，模拟量输出通道一般输出4～20mA电流信号或1～10V电压信号，用来控制各种直行程或角行程执行机构的动作或各种电动机的转速。
3.输入设备
(1)电量传感器有电量变送器有电压、电流、频率、有功功率、功率因数变送器等。
(2)非电量传感器有温度、湿度、压力、液位和流量传感器等。
1)温度传感器常用的有风管型和水管型。由传感元件和变送器组成，以热电阻或热电偶作为传感元件，有lkfl镍电阻、1 kQ和100Q铂电阻等类型
2)湿度传感器用于测量室内、室外和风管内的相对湿度。有氯化锂湿度传感器、碳湿敏元件、氧化铝湿度计和陶瓷湿度传感器等。
3)压力、压差传感器有电容式压差传感器、液体压差传感器，薄膜型液体压力传感器等。
4)压差开关是随着空气压差引起开关动作的装置。一般压差范围可在20～4000Pa。
例如：压差开关可用于监视过滤网阻力状态的监测。
5)流量传感器的结构形式可分为叶片式、量芯式、热线式、热膜式、卡门涡旋式等，由检测和转换单元组成。
6)空气质量传感器可监测空气中的烟雾、CO,CO2等多种气体含量，以0～10VDC输出或干接点报警信号输出。
4.主要输出装置
电动执行器控制或调节的对象为装于风管或水管的阀门，可分为驱动或控制水管阀门的电磁阀、电动调节阀和驱动或控制风阀的风阀执行器。
(1)电磁阀。由电磁部件(铁芯、线圈)和阀体组成，利用电磁力带动阀塞来控制阀门的打开与关闭。电磁阀有直动式和先导式两种。
(2)电动调节阀。由电动执行机构和阀体组成，将电信号转换为阀门的开度。电动执行机构输出方式有直行程、角行程和多转式类型，分别同直线移动的调节阀、旋转的蝶阀、多转的调节阀等配合工作。
(3)电动风阀。由风门驱动器和蝶阀组成，调节风门以达到调节风管的风量和风压。技术参数有输出力矩、驱动速度、角度调整范围、驱动信号类型等。
例如：某30层建筑设备自动监控系统示意图见图1H4140,11-2。
(二)建筑设备监控系统的功能
对建筑物内空调通风、给排水、变配电和照明等设备进行监控及自动化管理。使设备安全、可靠运行，提供节能及舒适的生活和工作环境。
七、办公自动化系统的组成及其功能
1.硬件：计算机、扫描机、打印机和绘图机等。
2.软件：系统软件、应用软件和测试软件等。
例如：建筑智能化系统应用软件有办公软件、物业管理软件和系统集成软件等。
八、建筑智能化系统集成
1.应在建筑设备监控系统、安全防范系统、火灾自动报警及消防联动系统等各子分部工程完工开通的基础上，实现建筑智能化系统的集成。
2.建筑智能化系统集成以建筑设备自动监控系统为基础.采用接口和协议的方式，把火灾报警及消防联动系统、安全防范系统等集成在建筑设备自动监控系统中进行管理。
3.在建筑智能化工程中，采用何种系统集成管理模式，要考虑建筑物使用单位的组织管理模式，建筑设备的控制方式，现场施工条件和设备安装工艺等因素。
九、住宅(小区)智能化系统
住宅(小区)智能化应包括火灾自动报警及消防联动系统、安全防范系统、通信网络系统、信息网络系统、监控与管理系统、家庭控制器、室外设备及管网监测等。
