　　1K420060 市政公用工程施工现场管理

　　1K420061 施工现场布置与管理的要点

　　一、施工现场的平面布置与划分

　　(一)基本要求

　　(1)在施工用地范围内，将各项生产、生活设施及其他辅助设施进行规划和布置，满足施工组织设计及维持社会交通的要求。

　　(2)市政公用工程的施工平面布置图有明显的动态特性，必须详细考虑好每一步的平面布置及其合理衔接;科学合理的规划，绘制出施工现场平面布置图。

　　(3)工程施工阶段按照施工总平面图要求，设置道路、组织排水、搭建临时设施、堆放物料和停放机具设备等。

　　(二)总平面图设计依据

　　(1)现场勘查、信息收集、分析数据资料;工程所在地区的原始资料，包括建设、勘察、设计单位提供的资料，工程所在地区的自然条件及技术、经济条件。

　　(2)经批准的工程项目施工组织设计、交通导行(方案)图、施工总进度计划。

　　(3)现有和拟建工程的具体位置、相互关系及净距离尺寸。

　　(4)各种工程材料、构件、半成品，施工机具和运输工具等资源需求量计划。

　　(5)建设单位可提供的房屋和其他设施。

　　(6)批准的临时占路和用地等文件。

　　(三)总平面布置原则

　　(1)满足施工进度、方法、工艺流程及施工组织的需求，平面布置合理、紧凑，尽可能减少施工用地。

　　(2)合理组织运输，保证场内道路畅通，运输方便，各种材料能按计划分期分批进场，避免二次搬运，充分利用场地。

　　(3)因地制宜划分施工区域的和临时占用的场地，且应满足施工流程的要求，减少各工种之间的干扰。

　　(4)在保证施工顺利进行的条件下，降低工程成本;减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施。

　　(5)施工现场临时设施的布置，应方便生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内?并尽量远离施工区。

　　(6)施工平面布置应符合主管部门相关规定和建设单位安全保卫、消防、环境保护的要求。

　　(四)平面布置的内容

　　(1)施工图上所有地上、地下建筑物、构筑物以及其他设施的平面位置。

　　(2)给水、排水、供电管线等临时位置。

　　(3)生产、生活临时区域及和仓库、材料构件、机具设备堆放位置。

　　(4)现场运输通道、便桥及安全消防临时设施。

　　(5)环保、绿化区域位置。

　　(6)围墙(挡)与人口(至少要有2处)位置。

　　一、施工现场封闭管理

　　(一)封闭管理的原因

　　未封闭管理的施工现场的作业条件差，不安全因素多，在作业过程中既容易伤害作业人员，也容易伤害现场以外的人员。因此，施工现场必须实施封闭式管理，将施工现场与外界隔离，以保护环境、美化市容。

　　(二)围挡(墙)

　　(1)施工现场围挡(墙)应沿工地四周连续设置，不得留有缺口，并根据地质、气候、围挡(墙)材料进行设计与计算，确保围挡(墙)的稳定性、安全性。

　　(2)围挡的用材应坚固、稳定、整洁、美观，宜选用砌体、金属材板等硬质材料，不宜使用彩布条、竹篱笆或安全网等。

　　(3)施工现场的围挡一般应不低于1.8m，在市区内应不低于2.5m，且应符合当地主管部门有关规定。

　　(4)禁止在围挡内侧堆放泥土、砂石等散状材料以及架管、模板等。

　　(5)雨后、大风后以及春融季节应当检查围挡的稳定性，发现问题及时处理。

　　(三)大门和出人口

　　(1)施工现场应当有固定的出人口，出人口处应设置大门。

　　(2)施工现场的大门应牢固美观，大门上应标有企业名称或企业标识。

　　(3)出入口应当设置专职门卫保卫人员，制定门卫管理制度及交接班记录制度。

　　(4)施工现场的进口处应有整齐明显的“五牌一图”

　　1)五牌：工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产(无重大事故)牌、文明施工牌;工程概况牌内容一般应写明工程名称、面积、层数、建设单位、设计单位、施工单位、监理单位、开竣工日期、项目负责人(经理)以及联系电话。

　　2)一图：施工现场总平面图。可根据情况再增加其他牌图，如工程效果图、项目部组织机构及主要管理人员名单图等。

　　(5)标牌是施工现场重要标志的一项内容，所以不但内容应有针对性，同时标牌制

　　作、挂设也应规范整齐、美观，字体工整。

　　(四)警示标牌布置与悬挂

　　(1)施工现场应当根据工程特点及施工的不同阶段，有针对性地设置、悬挂安全警示标志。在施工现场的危险部位和有关设备、设施上设置安全警示标志，是为了提醒、警示进入施工现场的管理人员、作业人员和有关人员，要时刻认识到所处环境的危险性，随时保持清醒和警惕，避免事故发生。

　　(2)根据国家有关规定，施工现场入口处、施工起重机具(械)、临时用电设施、脚手架、出入通道口、楼梯口、电梯井口、孔洞口、桥梁口、隧道口、基坑边沿、爆破物及有害危险气体和液体存放处等属于危险部位，应当设置明显的安全警示标志。

　　(3)安全警示标志的类型、数量应当根据危险部位的性质不同，设置不同的安全警示标志。如：在爆破物及有害危险气体和液体存放处设置禁止烟火、禁止吸烟等禁止标志;在施工机具旁设置当心触电、当心伤手等警告标志;在施工现场人口处设置必须戴安全帽等指令标志;在通道口处设置安全通道等指示标志;在施工现场的沟、坎、深基坑等处，夜间要设红灯示警。

　　(4)施工现场安全标志设置后应当进行统计记录，绘制安全标志布置图，并填写施工现场安全标志登记表。

　　三、施工现场场地与道路

　　(一)现场的场地

　　(1)现场的场地应当整平，清除障碍物，无坑洼和凹凸不平，雨季不积水，暖季应适当绿化。

　　(2)施工现场应具有良好的排水系统，设置排水沟及沉淀池，现场废水未经允许不得直接排人市政污水管网和河流。

　　(3)现场存放的化学品等应设有专门的库房，地面应进行防渗漏处理。地面应当经常洒水，对粉尘源进行覆盖遮挡。

　　(二)施工现场的道路要求

　　(1)施工现场的道路应畅通，应当有循环干道，满足运输、消防要求。

　　(2)主干道应当平整坚实，且有排水措施，硬化材料可以采用混凝土、预制块或用石屑、焦渣、砂石等压实整平，保证不沉陷，不扬尘，防止泥土带人市政道路。

　　(3)道路应当中间起拱，两侧设排水设施，主干道宽度不宜小于3.5m，载重汽车转弯半径不宜小于15m，如因条件限制，应当采取措施。

　　(4)道路的布置要与现场的材料、构件、仓库等堆场、吊车位置相协调、配合。

　　(5)施工现场主要道路应尽可能利用永久性道路，或先建好永久性道路的路基，在主体工程结束之前再铺路面。

　　四、临时设施搭设与管理

　　(一)临时设施的种类

　　(1)办公设施，包括办公室、会议室、门卫传达室等。

　　(2)生活设施，包括宿舍、食堂、厕所、淋浴室、阅览娱乐室、卫生保健室等。

　　(3)生产设施，包括材料仓库、防护棚、加工棚(站、厂，如混凝土搅拌站、砂浆搅拌站、木材加工厂、钢筋加工厂、机具(械)维修厂等)、操作棚等。

　　(4)辅助设施，包括道路、停车场、现场排水设施、围墙、大门等。

　　(二)临时设施的搭设与管理

　　1.办公室

　　施工现场应设置办公室，办公室内布局应合理，文件资料宜归类存放，并应保持室内清洁卫生。

　　2.职工宿舍

　　(1)宿舍应当选择在通风、干燥的位置，防止雨水、污水流人;不得在尚未竣工建筑物内设置员工集体宿舍。

　　(2)宿舍必须设置可开启式窗户，设置外开门;宿舍内应保证有必要的生活空间，室内净高不得小于2.4m，通道宽度不得小于0.9m，每间宿舍居住人员不应超过16人。

　　(3)宿舍内的单人铺不得超过2层，严禁使用通铺，床铺应高于地面0.3m，人均床铺面积不得小于1.9m×0.9m，床铺间距不得小于0.3m。

　　(4)宿舍内应设置生活用品专柜，有条件的宿舍宜设置生活用品储藏室;宿舍内严禁存放施工材料、施工机具和其他杂物;宿舍周围应当搞好环境卫生，应设置垃圾桶、鞋柜或鞋架，生活区内应为作业人员提供晾晒衣物的场地，房屋外应道路平整，晚间有充足的照明。

　　(5)寒冷地区冬季宿舍应有保暖措施、防煤气中毒措施，火炉应当统一设置、管理，炎热季节应有消暑和防蚊虫叮咬措施。

　　(6)应当制定宿舍管理使用责任制，轮流负责卫生和使用管理或安排专人管理。

　　3.食堂

　　(1)食堂应当选择在通风、干燥的位置，防止雨水、污水流人，应当保持环境卫生，远离厕所、垃圾站、有毒有害场所等污染源的地方，装修材料必须符合环保、消防要求。

　　(2)食堂应设置独立的制作间、储藏间;食堂应配备必要的排风设施和冷藏设施，安装纱门纱窗，室内不得有蚊蝇，门下方应设不低于0.2m的防鼠挡板;食堂的燃气罐应单独设置存放间，存放间应通风良好并严禁存放其他物品。

　　(3)食堂制作间灶台及其周边应贴瓷砖，瓷砖的高度不宜小于1.5m;地面应做硬化和防滑处理，按规定设置污水排放设施。

　　(4)食堂制作间的刀、盆、案板等炊具必须生熟分开，食品必须有遮盖，遮盖物品应有正反面标识，炊具宜存放在封闭的橱柜内。

　　(5)食堂内应有存放各种佐料和副食的密闭器皿，并应有标识，粮食存放台距墙和地面应大于0.2m。

　　(6)食堂外应设置密闭式泔水桶，并应及时清运，保持清洁;应当制定并在食堂张挂食堂卫生责任制，责任落实到人，加强管理。

　　4.厕所

　　(1)厕所大小应根据施工现场作业人员的数量设置。

　　(2)施工现场应设置水冲式或移动式厕所，厕所地面应硬化，门窗齐全。蹲坑间宜设置隔板，隔板高度不宜低于0.9m。

　　(3)厕所应设专人负责，定时进行清扫、冲刷、消毒，防止蚊蝇孳生。

　　5.仓库

　　(1)仓库的面积应通过计算确定，根据各个施工阶段需要的先后进行布置;水泥仓库应当选择地势较高、排水方便、靠近搅拌机的地方。

　　(2)仓库内各种工具器件物品应分类集中放置，设置标牌，标明规格型号。

　　(3)易燃易爆仓库的布置应当符合防火、防爆安全距离要求;易燃、易爆和剧毒物品不得与其他物品混放，并建立严格的进出库制度，由专人管理。

　　(三)材料堆放与库存

　　1.一般要求

　　(1)由于城区施工场地受到严格控制，项目部合理组织材料的进场，减少现场材料的堆放量，减少场地和仓库面积。

　　(2)对已进场的各种材料、机具设备，严格按照施工总平面布置图位置码放整齐。

　　(3)停放到位，且便于运输和装卸，应减少二次搬运。

　　(4)地势较高、坚实、平坦、回填土应分层夯实，要有排水措施，符合安全、防火的要求。

　　(5)各种材料应当按照品种、规格堆放，并设明显标牌，标明名称、规格和产地等。

　　(6)施工过程中做到“活完、料净、脚下清”。

　　2.主要材料半成品的堆放

　　(1)大型工具，应当一头见齐。

　　(2)钢筋应当堆放整齐，用方木垫起，不宜放在潮湿处和暴露在外。

　　(3)砖应丁码成方垛，不准超高并距沟槽坑边不小于0.5m，防止坍塌。

　　(4)砂应堆成方，石子应当按不同粒径规格分别堆放成方。

　　(5)各种模板应当按规格分类堆放整齐，地面应平整坚实，叠放高度一般不宜超高

　　1.6m;大模板存放应放在经专门设计的存架上，应当采用两块大模板面对面存放，当存放在施工楼层上时，应当满足自稳角度并有可靠的防倾倒措施。

　　(6)混凝土构件堆放场地应坚实、平整，按规格、型号堆放，垫木位置要正确，多层构件的垫木要上下对齐，垛位不准超高;混凝土墙板宜设插放架，插放架要焊接或绑扎牢固，防止倒塌。

　　3.场地清理

　　作业区内，要做到工完场地清，拆模时应当随拆随清理运走，不能马上运走的应码放整齐，模板上的钉子要及时拔除或敲弯，防止钉子戳脚。

　　五、施工现场的卫生管理

　　1.卫生保健

　　(1)施工现场应设置保健卫生室，配备保健药箱、常用药及绷带、止血带、颈托、担架等急救器材，小型工程可以用办公用房兼做保健卫生室。

　　(2)施工现场应当配备兼职或专职急救人员，处理伤员和职工保健，对生活卫生进行监督和定期检查食堂、饮食等卫生情况。

　　(3)要利用板报等形式向职工介绍防病的知识和方法，做好对职工卫生防病的宣传教育工作，针对季节性流行病、传染病等。

　　(4)当施工现场作业人员发生法定传染病、食物中毒、急性职业中毒时，必须在2h内向事故发生所在地建设行政主管部门和卫生防疫部门报告，并应积极配合调查处理。

　　(5)现场施工人员患有法定的传染病或病源携带者时，应及时进行隔离，并由卫生防疫部门进行处置。

　　(6)办公区和生活区应设专职或兼职保洁员，负责卫生清扫和保洁，应有灭鼠、蚊、蝇、蟑螂等措施，并应定期投放和喷洒药物。

　　2.食堂卫生

　　(1)食堂必须有卫生许可证。

　　(2)炊事人员必须持有身体健康证，上岗应穿戴洁净的工作服、工作帽和口罩，并应保持个人卫生。

　　(3)炊具、餐具和饮水器具必须及时清洗消毒。

　　(4)必须加强食品、原料的进货管理，做好进货登记，严禁购买无照、无证商贩经营的食品和原料，施工现场的食堂严禁出售变质食品。

　　【案例1K420061】

　　1.背景

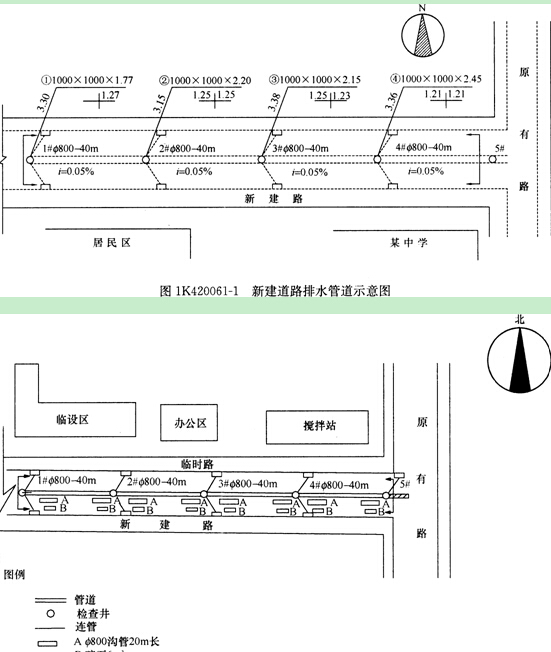

　　某公司中标承建开发区新建主干路含雨水管道工程，新建主干路全长1.85km，与现况外环(原有路)垂直相接，为已初具规模的开发区打通通向市区的交通(如图1K420061-1所示)。该路段现况系碎石土路，主要是运输物资汽车通行。新建雨水管采用柔性接口钢筋混凝土管，管径DN400～DN800，位于路中，沿路敷设，管顶最小埋深3m，管道基础采用碎石料换填(300mm)处理。现况路南是已建居民区，距丁字路口处为某中学，建有围墙;现况路北为待拆移的散落平房和绿地;距丁字路口有一段菜田。

　　2.问题

　　(1)设计施工现场平面布置图。

　　图1K420061-2 砂、石堆放点布置图

　　(2)选择雨水管道施工方法和作业方式。

　　(3)设计施工现场临时道路和主要施工材料存放方式。

　　3.参考答案

　　(1)问题1

　　施工项目部编制的施工组织设计提供的现场平面布置图如图1K4200612所示。临设区办公区、拌合站布置在丁字路口现况土路北绿地;主要考虑现况交通影响和对初具规模开发区的环境影响。施工现场，管道工程时适宜采用全封闭围挡，道路结构层施工可考虑半幅施工围挡。

　　(2)问题2

　　从管道设计图和现场条件来看，采用开槽埋管，且宜采用机械施工。管道为柔性接口钢筋混凝土管，基础为换填处理方式，宜采用快速施工工艺;管顶埋设深度最小为3m，按有关规定，深度在3.0m以上沟槽应采用板桩支撑;综上分析，管道工程适宜组织流水作业方式，在考虑技术性间隔时间基础上确定流水步距。

　　(3)问题3

　　确定快速施工工艺和流水作业方式后，要考虑沟槽开挖以后，有大量土方，除一部分堆置在沟槽边1.2m以外，作回填土用，其余大部分土方都要外运，外运土方考虑施工车辆通行。施工现场以考虑在管道北侧现况土路作为现场道路，供挖土机、吊车及运输车辆使用。管道南侧，沿线在现况土路上每隔20m堆放I)N800钢筋混凝土管10根(有效长度20m)，道渣(砂石料)4～5m3一堆。如图IK420061-2所示。
