　　1A413000 建筑工程施工技术

　　1A413010 施工测量技术

　　1A413011 施工测量的内容和方法

　　一、施工测量的基本工作

　　施工测量现场主要工作有长度的测设、角度的测设、建筑物细部点的平面位置的测设、建筑物细部点高程位置的测设及倾斜线的测设等。测角、测距和测高差是测量的基本工作。

　　平面控制测量必须遵循“由整体到局部”的组织实施原则，以避免放样误差的积累。大中型的施工项目，应先建立场区控制网，再分别建立建筑物施工控制网，以建筑物平面控制网的控制点为基础，测设建筑物的主轴线，根据主轴线再进行建筑物的细部放样;规模小或精度高的独立项目或单位工程，可通过市政水准测控控制点直接布设建筑物施工控制网。

　　高程控制测量宜采用水准测量。

　　一、施工测量的内容

　　(一)施工控制网的建立

　　(1)场区控制网，应充分利用勘察阶段的已有平面和高程控制网。原有平面控制网的边长，应投影到测区的相应施工高程面上，并进行复测检查。精度满足施工要求时，可作为场区控制网使用。否则，应重新建立场区控制网。新建场区控制网，可利用原控制网中的点组(由三个或三个以上的点组成)进行定位。小规模场区控制网，也可选用原控制网中一个点的坐标和一个边的方位进行定位。

　　(2)建筑物施工控制网，应根据场区控制网进行定位、定向和起算;控制网的坐标轴，应与工程设计所采用的主副轴线一致;建筑物的±0.000高程面，应根据场区水准点测设。

　　(3)建筑方格网点的布设，应与建(构)筑物的设计轴线平行，并构成正方形或矩形格网。方格网的测设方法，可采用布网法或轴线法。当采用布网法时，宜增测方格网的对角线;当采用轴线法时，长轴线的定位点不得少于3个，点位偏离直线应在1800±5"以内，短轴线应根据长轴线定向，其直角偏差应在900±5"以内。水平角观测的测角中误差不应大于2.5"。

　　(二)建筑物定位、基础放线及细部测设

　　在拟建的建筑物或构筑物外围，应建立线板或控制桩。线板应注记中心线编号，并测设标高。线板和控制桩应做好保护，该控制桩将作为未来施工轴线校核的依据。

　　依据控制桩和已经建立的建筑物施工控制网及图纸给定的细部尺寸进行轴线控制和细部测设。

　　(三)竣工图的绘制

　　竣工总图的实测，应在已有的施工控制点(桩)上进行。当控制点被破坏时，应进行恢复。恢复后的控制点点位，应保证所施测细部点的精度。

　　依据施工控制点将有变化的细部点位在竣工图上重新设定，竣工图应符合相关规定的要求。

　　(四)施工和运营期间对建筑物的变形观测

　　(1)地基基础设计等级为甲级的建筑、复合地基或软弱地基上设计等级为乙级的建筑、加层或扩建的建筑、受邻近深基坑开挖施工影响或受场地地下水等环境因素变化影响的建筑、需要积累经验或进行设计结果论证分析的建筑在施工和使用期间应进行变形测量。

　　(2)普通建筑可在基础结构完工或地下室砌筑完工后开始进行变形观测;大型、高层建筑可在基础垫层或基础底板完成后开始进行变形观测。

　　(3)施工期间，建筑物变形观测次数与时间应视地基与加荷情况而定;竣工后的观测

　　周期可根据建筑物的稳定情况确定，变形观测应制定相应的方案。

　　(4)当建筑变形观测过程中发生下列情况之一时，必须立即报告委托方，同时应及时

　　增加观测次数或调整变形测量方案：

　　1)变形量或变形速率出现异常变化;

　　2)变形量达到或超出预警值;

　　3)周边或开挖面出现塌陷、滑坡情况;

　　4)建筑本身、周边建筑及地表出现异常;

　　5)由于地震、暴雨、冻融等自然灾害引起的其他异常变形情况。

　　环球网校友情提示：如果您在此过程中遇到任何疑问，请登录环球网校一级建造师频道及考试论坛，随时与广大考生朋友们一起交流!

　　编辑推荐：

全国各地一级建造师QQ学习交流群

2014年一级建造师《各科目》老师讲义【汇总】

交流互动：一建微博|微信edu24ol_jzs1|QQ群72421116

　　三、施工测量的方法

　　(一)已知长度的测设

　　测设某一已经确定的长度，就是从一点开始，按给定的方向和长度进行丈量，求得线段的另一端点。方法如下：

　　(1)将经纬仪安置在直线的起点上并标定直线的方向;

　　(2)陆续在地面上打人尺段桩和终点桩，并在桩面上刻画十字标志;

　　(3)精密丈量距离，同时测定量距时的温度及各尺段高差，经尺长、温度及倾斜改正后，求出丈量的结果;

　　(4)根据丈量结果与已知长度的差值，在终点桩上修正初步标定的刻线;若差值较大，点位落在桩外时，则须换桩。

　　当用短程光电测距仪进行已知长度测设时，一般只需移动反光镜的位置，就可确定终点桩上的标志位置。

　　(二)已知角度的测设

　　测设已知角度时，只给出一个方向，按已知角值，在地面上测定另一方向。

　　(三)建筑物细部点平面位置的测设

　　确定一点的平面位置的方法很多，要根据控制网的形式及分布、放线精度要求及施工现场条件来选择测设方法。

　　1.直角坐标法

　　当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。用直角坐标法测定一已知点的位置时，只需要按其坐标差数量取距离和测设直角，用加减法计算即可，工作方便，并便于检查，测量精度亦较高。

　　2.极坐标法

　　极坐标法适用于测设点靠近控制点，便于量距的地方。用极坐标法测定一点的平面位置时，系在一个控制点上进行，但该点必须与另一控制点通视。根据测定点与控制点的坐标，计算出它们之间的夹角(极角β)与距离(极距S)，按β与S之值即可将给定的点位定出。

　　3.角度前方交会法

　　角度前方交会法，适用于不便量距或测设点远离控制点的地方。对于一般小型建筑物或管线的定位，亦可采用此法。

　　4.距离交会法

　　从控制点到测设点的距离，若不超过测距尺的长度时，可用距离交会法来测定。用距离交会法来测定点位，不需要使用仪器，但精度较低。

　　5.方向线交会法

　　这种方法的特点是：测定点由相对应的两已知点或两定向点的方向线交会而得。方向线的设立可以用经纬仪，也可以用细线绳。

　　施工层的轴线投测，宜使用2"级激光经纬仪或激光铅直仪进行。控制轴线投测至施工层后，应在结构平面上按闭合图形对投测轴线进行校核。合格后，才能进行本施工层上的其他测设工作;否则，应重新进行投测。

　　(四)建筑物细部点高程位置的测设

　　1.地面上点的高程测设

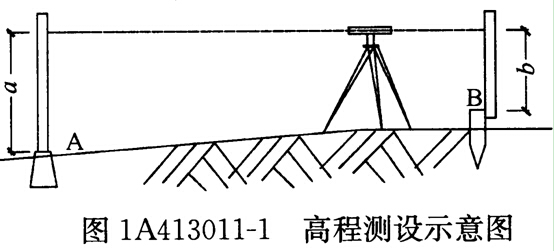

　　测定地面上点的高程，采用如图1A413011―1所示，设B为待测点，其设计高程为HB,A为水准点，已知其高程为HA 。为了将设计高程HB测定于B点，安置水准仪于A、B之间，先在A点立尺，读得后视读数为a，然后在B点立尺。为了使B点的标高等于设计高程HB，升高或降低B点上所立之尺，使前视尺之读数等于b。b可按下式计算：

　　所测出的高程通常用木桩固定下来，或将设计高程标志在墙上。即当前视尺读数等于b时，沿尺底在桩测或墙上画线(标记)，即为B点高程。

　　2.高程传递

　　(1)用水准测量法传递高程

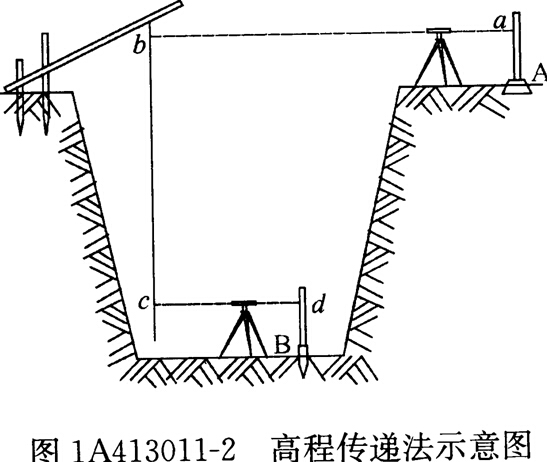

　　当开挖较深的基槽时，可用水准测量传递高程。图1A413011-2是向低处传递高程的情形。做法是：在坑边架设一吊杆，从杆顶向下挂一根钢尺(钢尺O点在下)，在钢尺下端吊一重锤，重锤的重量应与检定钢尺时所用的拉力相同。为了将地面水准点A的高程HA传递到坑内的临时水准点B上，在地面水准点和基坑之间安置水准仪，先在A点立尺，测出后视读数a，然后前视钢尺，测出前视读数b。接着将仪器搬到坑内，测出钢尺上后视读数c和B点前视读数d。则坑内临时水准点B之高程HB按下式计算：
