2015年一级建造师市政工程备考：易混点总结

更新时间：2015-03-09 09:56:16 来源：|0

浏览

一级建造师报名、考试、查分时间免费短信提醒

摘要新春伊始，三阳开泰。不管是2015年初次报考一级建造师的小鲜肉还是二次备战的老咸肉，都应该投入到紧张的备考之中了。环球网校一级建造师考试频道早已严阵以待，随时为您更新考试资讯及备考资料，敬请关注。

课程推荐： 2015年招生方案

　　2015年一级建造师市政工程备考：易混点总结

　　P2：快速路、主干路用高级路面，材料用：水泥砼，沥青砼，沥青碎石，天然石材;次干路、支路用次高级路面，材料用：沥青贯入式碎石，沥青表面处治。

　　P2：柔性路面破坏取决于极限垂直变形和弯拉应变;刚性路面取决于极限弯拉强度。

　　P3：级配砂砾和级配砾石可作城市次干道及以下道路基层;级配碎石和级配碎砾石可作所有基层及底基层。

　　P6：基层材料：特重交通宜选用贫砼、碾压砼、沥青砼;重交通宜选用水泥稳定粒料或沥青稳定碎石;中、轻交通宜选择水泥或石灰粉煤灰稳定粒料或级配粒料。

　　P7：关于砼的几种缝：

　　(1)一次铺筑宽度小于路面宽，设带拉杆的平缝;一次铺筑宽大于4.5米，设带拉杆假缝;

　　(2)除夏季施工的板，且板厚大于等于200mm可不设胀缝，其他均要设;

　　(3)特重及重交通，横向胀缝、缩缝都要设传力杆;

　　(4)硬切缝1/4-1/5板厚;软硬结合及软切深度不小于60mm;插入拉杆的纵向假缩缝，切缝深不小于1/3-1/4板厚，不小于70mm。缩缝宽4-6mm。

　　P7：快速路、主干路应采用道路硅酸盐水泥、硅酸盐水泥、普通硅酸盐水泥;其他道路可用矿渣水泥。

　　P7：砼中碎石粒径不大于31.5mm;基层粒料中碎石不大于37.5mm;

　　P8：密实-悬浮：黏聚力大，内摩擦角小，代表是AC沥青混合料;

　　骨架-空隙：黏聚力小，内摩擦角大，代表是AM(沥青碎石)和OGFC;

　　骨架-密实：黏聚力大，内摩擦角大，代表是SMA。

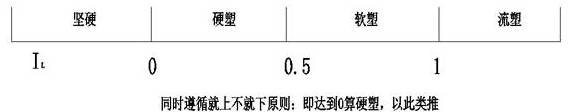

　　P9：液性指数IL：

　　P17：软土：淤泥及天然强度低、压缩性高、透水性小的一般黏土;特点：含水量高，孔隙比大，透水性差，压缩性高，强度低;处理方法：表层处理，换填，重压，垂直排水固结;具体可分为：置换土，抛石挤淤，砂垫层，反压护道，砂桩，粉喷桩，塑料排水板，土工织物。

　　湿陷性黄土特点：土质均匀，结构疏松，空隙发育，受水土结构迅速破坏;处理：换土法，强夯法，挤密法，预浸法，化学加固法，加筋挡土墙。

　　膨胀土：吸水膨胀，失水收缩，高液限，塑性指数大;处理：灰土桩，水泥桩，无机结合料，开挖换填，堆载预压。

　　冻土处理：增加路基高度，选用不发生冻胀的材料，多孔矿渣。

　　P21：水泥稳定土水稳定性和抗冻性比石灰的好;二灰土抗冻性比石灰土高，收缩性比水泥和石灰的小。

　　P28：沥青摊铺温度影响因素：厚度、气温、风速、下卧层表面温度;碾压温度影响因素：混合料种类、压路机、气温、层厚;改性沥青生产温度：沥青品种、黏度、气候条件、厚度。

　　P29：沥青碾压：初压用钢轮，密级配复压用轮胎，终压用双轮钢筒或关闭振动的振动压路机;改性沥青不能用轮胎压路机。

　　P31：改性沥青混合料最高生产温度不高于195;摊铺温度不低于160;初压温度不低于150,;碾压终了温度不低于90.

　　P36：水泥砼路面养护期14-21天，稳定土养护期7-14天。

　　P49：预应力砼应优先用硅酸盐水泥、普通硅酸盐水泥;不宜用矿渣硅酸盐水泥;不得用火山灰硅酸盐及粉煤灰硅酸盐水泥(早期强度低)。

　　P50：先张法：

预应力筋种类	张拉程序
钢筋	0→初应力→1.05σcon→0.9σcon→σcon(锚固)
钢丝、钢绞线	0→初应力→1.05σcon(持荷2min) →0→σcon(锚固)
钢丝、钢绞线	对于夹片式等具有自锚性能的锚具：普通松弛力筋0→初应力→1.03σcon(锚固) 低松弛力筋0→初应力→σcon(持荷2min锚固)

后张法：

预应力筋种类		张拉程序
钢绞线束	对于夹片式等有自锚性能的锚具	普通松弛力筋0→初应力→1.03σcon(锚固) 低松弛力筋0→初应力→σcon(持荷2min锚固)
钢绞线束	其他锚具	0→初应力→1.05σcon(持荷2min) →σcon(锚固)
钢丝束	对于夹片式等有自锚性能的锚具	普通松弛力筋0→初应力→1.03σcon(锚固) 低松弛力筋0→初应力→σcon(持荷2min锚固)
钢丝束	其他锚具	0→初应力→1.05σcon(持荷2min )→0→σcon(锚固)
