电力电缆
电力电缆是传输和分配电能的一种特殊电线，主要用于传输和分配电能，广泛用于电力系统、工矿企业、高层建筑及各行各业中。在城市或厂区，使用电缆可使市容和厂区整齐美观并增加出线走廊，不占用空间。电力电缆的使用电压范围宽，可从几百伏到几百千伏，并具有防潮、防腐蚀、防损伤、节约空间、易敷设、运行简单方便等特点。按敷设方式和使用性质，电力电缆可分为普通电缆、直埋电缆、海底电缆、架空电缆、矿山井下用电缆和阻燃电缆等种类。按绝缘方式可分为聚氯乙稀绝缘、交联聚乙烯绝缘、油浸纸绝缘、橡皮绝缘和矿物绝缘等。

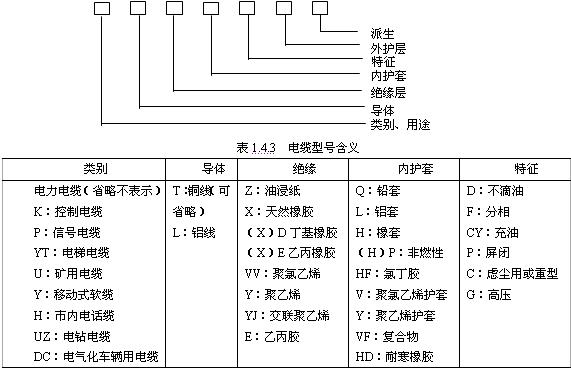

(—)电缆的型号表示法 电缆型号的内容包含有：用途类别、绝缘材料、导体材料、铠装保护层等，电缆型号含义如表1.4.3所示，一般型号表示如下：

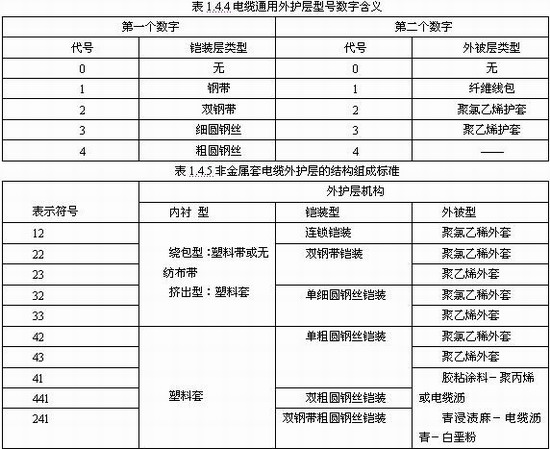

电缆如有外护层时，在表示型号的汉语拼音字母后面用两个阿拉伯数字来表示外护层的结构。其外护层的结构按铠装层和外被层的结构顺序用阿拉伯数字表示，前一个数字表示铠装结构，后一个数字表示外被层结构类型。电缆通用外护层和非金属套电缆外护层中每一个数字所代表的主要材料及含义见表1.4.4和表1.4.5所示。
还有一些变通标法，如外护层：11—裸金属护套一级外护套;12—钢带铠装一级外护层，20—裸钢带铠装一级外护层;13—细钢丝铠装一级外护层，130—裸细钢丝铠装一级外护层;15—粗钢丝铠装一级外护层，150—裸粗钢丝铠装一级外护层;21—是钢带加固麻被护层;22—是钢带铠装二极外护层;23—是细钢丝铠装二级外护层;25—是粗钢丝铠装二级外护层;29—是内钢带铠装有外护层;30—裸细钢丝铠装;39—内细钢丝铠钢;50—裸粗钢丝铠装;59—内粗钢丝铠装。
表示方法举例：
1.ZQ21-3×50-10-250表示铜芯、纸绝缘、铅包、双钢带铠装、纤维外被层(如油麻)、三芯、50mm2、电压为10kV、长度为250m的电力电缆。
2.YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。
3.VV22(3×25+1×16)表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。
在实际建筑工程中，一般优先选用交联聚乙烯电缆，其次用不滴油纸绝缘电缆，最后选普通油浸纸绝缘电缆。当电缆水平高差较大时，不宜使用粘性油浸纸绝缘电缆。工程中直埋电缆必需选用铠装电缆。
