　　安装工程常用阀门

　　(一)阀门型号及表示方法

　　工业管道及设备上常用的控件主要是指一些常用的阀门，它用于控制管道内介质的流量。常用阀门有闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、柱塞阀、减压阀和疏水阀。

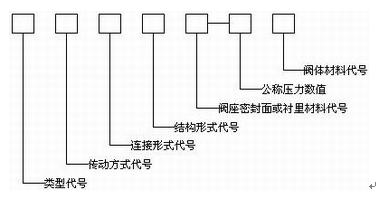

　　阀门的型号表示方法：

　　(二)各种阀门的结构及选用特点

　　阀门的种类很多，但按其动作特点分为两大类，即驱动阀门和自动阀门。驱动阀门是用手操纵或其它动力操纵的阀门。如截止阀、节流阀(针型阀)、闸阀、旋塞阀等，均属这类阀门。自动阀门是借助于介质本身的流量、压力或温度参数发生变化而自行动作的阀门。如止回阀(逆止阀、单流阀)、安全阀、浮球阀、减压阀、跑风阀和疏水器等，均属自动阀门。

　　1.截止阀

　　截止阀主要用于热水供应及高压蒸汽管路中，它结构简单，严密性较高，制造和维修方便，阻力比较大。

　　流体经过截止阀时要转弯改变流向，因此水流阻力较大，所以安装时要注意流体"低进高出"，方向不能装反。

　　选用特点：结构比闸阀简单，制造、维修方便，也可以调节流量，应用广泛。但流动阻力大，为防止堵塞和磨损，不适用于带颗粒和粘性较大的介质。

　　2.闸阀

　　闸阀又称闸门或闸板阀，它是利用闸板升降控制开闭的阀门，流体通过阀门时流向不变，因此阻力小。它广泛用于冷、热水管道系统中。

　　闸阀和截止阀相比，在开启和关闭闸阀时省力，水流阻力较小，阀体比较短，当闸阀完全开启时，其阀板不受流动介质的冲刷磨损。但是闸阀的缺点是严密性较差。

　　选用特点：密封性能好，流体阻力小，开启、关闭力较小，也有一定调节流量的性能，并且能从阀杆的升降高低看出阀的开度大小，主要用在一些大口径管道上。

　　3.止回阀

　　止回阀又名单流阀或逆止阀，它是一种根据阀瓣前后的压力差而自动启闭的阀门。它有严格的方向性，只许介质向一个方向流通，而阻止其逆向流动。用于不让介质倒流的管路上，如用于水泵出口的管路上作为水泵停泵时的保护装置。

　　选用特点：一般适用于清洁介质，对于带固体颗粒和粘性较大的介质不适用。

　　4. 蝶阀

　　蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

　　蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时具有良好的流体控制特性。蝶阀处于完全开启位置时，碟板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

　　常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间。法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

　　蝶阀适合安装在大口径管道上。

　　5.旋塞阀

　　旋塞阀又称考克或转心门。它主要由阀体和塞子(圆锥形或圆柱形)所构成。热水龙头也属旋塞阀的一种。

　　选用特点：结构简单，外形尺寸小，启闭迅速，操作方便，流体阻力小，便于制造三通或四通阀门，可作分配换向用。但密封面易磨损，开关力较大。此种阀门不适用于输送高压介质(如蒸汽)，只适用于一般低压流体作开闭用，不宜于作调节流量用。

　　6.节流阀

　　节流阀的构造特点是没有单独的阀盘，而是利用阀杆的端头磨光代替阀盘。节流阀多用于小口径管路上，如安装压力表所用的阀门常用节流阀。

　　选用特点：阀的外形尺寸小巧，重量轻，该阀主要用于仪表调节和节流。制作精度要求高，密封较好。

　　7.安全阀

　　安全阀是一种安全装置，当管路系统或设备(如锅炉、冷凝器)中介质的压力超过规定数值时，便自动开启阀门排汽降压，以免发生爆炸危险。当介质的压力恢复正常后，安全阀又自动关闭。安全阀一般分为弹簧式和杠杆式两种。

　　8.减压阀

　　减压阀又称调压阀，用于管路中降低介质压力。常用的减压阀有活塞式、波纹管式及薄膜式等。各种减压阀的原理是介质通过阀瓣通道小孔时阻力增大，经节流造成压力损耗从而达到减压目的。减压阀的进、出口一般要伴装截止阀。

　　选用特点：减压阀只适用于蒸汽、空气和清洁水等清洁介质。在选用减压阀时要注意，不能超过减压阀的减压范围，保证在合理情况下使用。

　　9.疏水阀

　　疏水阀又称疏水器，它的作用在于阻气排水，属于自动作用阀门。它的种类有浮桶式、恒温式、热动力式以及脉冲式等。

　　例题1：在一般管路上，常用截止阀的主要性能特点包括( )。

　　A.流体阻力小 B.可以用来调节流量

　　C.安装时"低进高出" D.可用于热水及高压蒸汽管路

　　答案：B.可以用来调节流量 C.安装时"低进高出" D.可用于热水及高压蒸汽管路

　　例题2：与截止阀相比，闸阀( )。

　　A.宜用于需要调节流量大小的场合 B.宜用于启闭频繁的管路

　　C.适用于蒸汽管路 D.适用于大口径管路

　　答案：D

　　例题3：在一垂直安装的管道上，为防止介质倒流，应选用的止回阀为( )。

　　A. 升降式止回阀 B. 旋启式止回阀 C. 节流式止回阀 D. 夹塞式止回阀

　　答案：B. 旋启式止回阀
