2009年造价工程师真题-案例分析试题六

　　试题六(40分)

　　本试题分三个专业(Ⅰ土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程)，请任选其中一题作答，若选作多题，按所答得第一题(卷面顺序)计分。

　　1.土建工程

　　某工程采用工程量清单招标。按工程所在地的计价依据规定，措施费和规费均以分部分项工程费中人工费(已包含管理费和利润)为计算基础，经计算该工程分部分项工程费总计为6300000元，其中人工费为1260000元。其他有关工程造价方面的背景材料如下：

　　1.条形砖基础工程量160m?，基础深3m，采用M5水泥砂浆砌筑，多孔砖的规格240mm×115 mm×90 mm.实心砖内墙工程量1200m?，采用M5混合砂浆砌筑，蒸压灰砂砖规格240 mm×115 mm×53 mm，墙厚240mm.

　　现浇钢筋混凝土矩形梁模板及支架工程量420┫，支模高度2.6m.现浇钢筋混凝土有梁板模板及支架工程量800┫，梁截面250 mm×400mm，梁底支模高度2.6m，板底支模高度3m.

　　2.安全文明施工费率25%，夜间施工费费率2%.二次搬运费费率1.5%，冬雨季施工费费率1%.

　　按合理的施工组织设计，该工程需大型机械进出场及安拆费26000元，施工排水费2400元，施工降水费22000元，垂直运输费120000元，脚手架费166000元。以上各项费用中已包括含管理费和利润。

　　3.招标文件中载明，该工程暂列金融330000元，材料暂估价100000元，计日工费用20000元，总承包服务费20000元。

　　4.社会保障费中养老保险费费率16%，工业保险费费率2%，医疗保险费费率6%，住房公积金费率6%，危险作业意外伤害保险费率0.18%，税金费率3.143%.

　　问题：

　　依据《建设工程工程量清单计价规范》(GB50500-2008)的规定，结合工程背景资料及所在地计价依据的规定，编制招标控制价。

　　1.编制砖基础和实心砖内墙的分部分项清单及计价，填入答题纸表6.1.1“分部分项工程量清单与计价表”。项目编码：砖基础010301001，实心砖墙010302001，综合单价：砖基础240.18元/m?，实心砖内墙249.11元/m?。

　　2.编制工程措施项目清单及计价，挺入答题纸表6.1.2“措施项目清单与计价表(一)”和表6.1.3“措施项目清单与计价表(二)”。补充的现浇钢筋混凝土模板及支架项目编码：梁模板及支架AB001，有梁板模板及支架AB002;综合单价：梁模板及支架25.60元/┫，有梁板模板及支架23.20元/┫.

　　3.编制工程其他项目清单及计价，填入答题纸表6.1.4“其他项目清单与计价汇总表”。

　　4.编制工程规费和税金项目清单及计价，填入答题纸表6.1.5“规费、税金项目清单与计价表”。

　　5.编制工程招标控制价汇总表及计价，根据以上计算结果，计算该工程的招标控制价，填入答题纸表6.1.6“单位工程招标控制价汇总表”。

　　(计算结果均保留两位小数)

　　Ⅱ管道安装工程

　　1.某单位发包一化工非标设备制作安装项目，设备共40台，重量总计600t，其中封头、法兰等所有附件共计120t.由于结构复杂、环境特殊、时间紧迫，没有相应定额套用，经过调研，在编制招标控制价时，按照以下相关资料数据，确定该项非标设备制作安装的综合单价。

　　(1)该项非标设备的简体部分采用标准成卷钢板进行现场卷制后，与所有附件组对焊接而成。筒体部分制作时钢板的利用率为80%，钢卷板开卷与平直的施工损耗率为4%：标准成卷钢板价格按0.5万元/t.封头、法兰等附件均采用外购标准加工件，每t价格0.8万元。在制作、组对、安装过程中每台设备胎具摊销费为0.16万元，其他辅助材料费为0.64万元。

　　(2)基本用工按甲、乙两个施工小组曾做过的相近项目的算术平均值为依据确定。甲组8人完成6台共耗用了384个工曰;乙组8人累计工作224工日完成了4台。其他用工(包括超运距和辅助用工)每台设备为15个工目。预算人工幅度差按12%计。预算定额工日单价按50元计。

　　(3)施工机械费用每台非标设备按0.66万元计。

　　(4)企业管理赞、利润分别按人工费的60%、35%计。

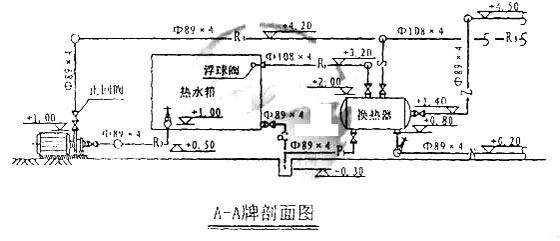

　　2.换热加压站工艺系统安装她“换热加压站工艺系统平面图”所示。

　　工程量清单统一项目编码

　　问题：

　　1、根据背景数据，计算碳钢非标设备制作安装工程的以下内容，并写出其计算过程：

　　(1)计算制作安装每台设备筒体制作时的钢板材料损耗率，需用平直后的钢板数量，需用标准成卷钢板数量，每台设备制作安装的所需材料费。

　　(2)计算每台该设备制作安装的时间定额(即基本用工)每台设备制作安装的预算定额工日消耗量及人工费。

　　(3)计算出该设备制作安装工程量清单项目的综合单价及合价。

　　2、按照《建设工程工程量清单计价规范》(GB50500-2008)及其规定，以及给出的“工程量清单统一项目编码”，编列出该管道系统(支架制安除外)的分部分项工程量清单项目，将相关数据内容填入答题入答题纸表6.Ⅱ“分部分项工程量清单表”中，并将管道和管道焊缝X光射线探伤工程量的计算过程(其中89×4无缝钢管长度工程量已给定不需写计算过程)，分部写在答题纸表6.Ⅱ“分部分项工程量清单表”的后面。

　　图例

　　蒸汽管-Z-

　　给水管-S-

　　热水管-R-

　　凝水管-N-

　　排放管-P-

　　截止阀-*-

　　止回阀-*-

　　疏水阀-*-

　　说明：

　　1、管道系统工作压力为LOMPa，图中标注尺寸除标高以m计外，其它均以mm计。

　　2、管道均采用20#碳钢无缝钢管，弯头采用成品压制弯头，三通现场挖眼连接，管道系统全部采用电弧焊接。

　　3、蒸汽管道安装就位后，对管口焊缝采用X光射线进行无损探伤，探伤片子规格为80×150mm，管道接每10m有7个焊口计，探伤比例要求为50%，管道焊接探伤片子的搭接长度按25mm计。

　　4、所有法兰为碳钢平焊法兰;热水箱内配有一浮球阀。阀门型号截止阀位J41T-16，止回阀为H41T-16，止回阀为H41T-16，疏水阀S41t-16，均采用平焊法兰连接。

　　5、管道支架为普通支架，管道安装完毕水进行水压试验和冲洗。

　　6、所有管道、管道支架除锈后，均刷防锈漆二遍，管道采用岩棉壳(厚度为50mm)保温，外缠箔保护层。

　　Ⅲ电气安装工程

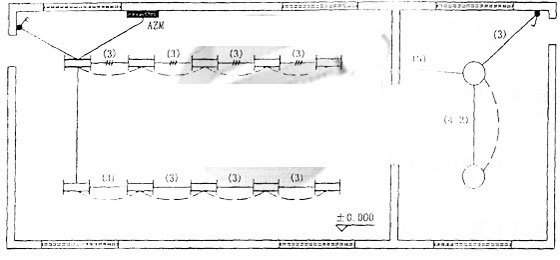

　　某控制室照明系统中1回路如图6.Ⅲ所示。

　　表中数据为计算该照明工程的相关定额：

　　人工单价为41.80元/工日，管理费和利润分别按人工费的30%和10%计。

　　问题：

　　1.根据图示内容和《建设工程工程量清单计价规范》(GB50500-2008)的相关规定计算工程量，管线工程量计算式填入答题纸上指定的位置，并根据以下给定的统一项目编码编制分部分项工程量清单及计价表(不计算计价部分)，填入答题纸表6.Ⅲ。1中。

　　工程量清单统一项目编码

　　2.假设镀锌钢管Φ15暗配的清单工程量为50m，其余条件不变，依据上述相关定额计算分析镀锌钢管Φ15暗配项目的综合单价，并填入答题纸表6.Ⅲ。1“工程量清单综合单价分析表”中。

　　(金额保留两位小数，其余保留3位小数)

　　说明：

　　1、照明配电箱AZM由本层总配电箱引来，配电箱为嵌入式安装。

　　2、管路均为镀锌钢管Φ15沿墙、楼板暗配，顶管敷管标高4.50m，管内穿绝缘导线ZRBV-500 2.5M

　　3、配管水平长度见括号内数字，单位未m
