[例3-3] 试求图3-5a所示结构D点的竖向线位移ΔDV和铰C左、右两侧截面的相对转角θcc,并讨论当轴力杆EF改为刚度系数为kN的弹性支撑后(图3—5e),ΔDV及θcc如何计算。
[解]

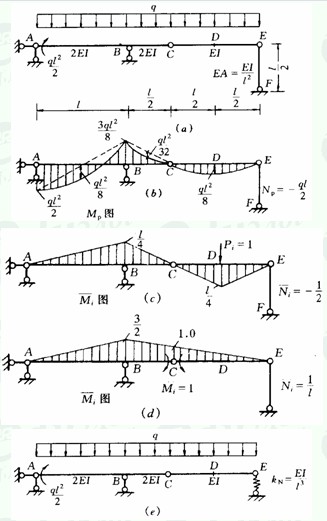

图3-5
(1)MP图、EF杆轴力Np,以及求ΔDV及θcc的虚设状态和相应的Mi、Ni分别如图3—5b、c、d所示。
(2)应用组合结构的简化位移计算公式(3—7),并用图形相乘法,得
(3)讨论
对图3-5f所示的体系,只要将上面ΔDV及θcc中最后一项轴力杆的柔度系数改为弹性支撑的柔度系数(其他各项均相同),就可得到该体系的ΔDV及θcc。
