  阀门

  (一)阀门型号及表示方法

  工业管道及设备上常用的控件主要是指一些常用的阀门,它用于控制管道内介质的流量。常用阀门有闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、柱塞阀、减压阀和疏水阀。

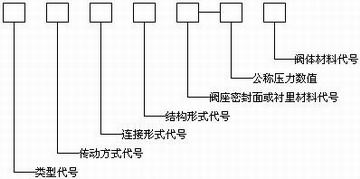

  阀门的型号表示方法:

  (二)各种阀门的结构及选用特点

  阀门的种类很多,但按其动作特点分为两大类,即驱动阀门和自动阀门。驱动阀门是用手操纵或其它动力操纵的阀门。如截止阀、节流阀(针型阀)、闸阀、旋塞阀等,均属这类阀门。自动阀门是借助于介质本身的流量、压力或温度参数发生变化而自行动作的阀门。如止回阀(逆止阀、单流阀)、安全阀、浮球阀、减压阀、跑风阀和疏水器等,均属自动阀门。

  1.截止阀

  截止阀主要用于热水供应及高压蒸汽管路中,它结构简单,严密性较高,制造和维修方便,阻力比较大。

  流体经过截止阀时要转弯改变流向,因此水流阻力较大,所以安装时要注意流体“低进高出”,方向不能装反。

  选用特点:结构比闸阀简单,制造、维修方便,也可以调节流量,应用广泛。但流动阻力大,为防止堵塞和磨损,不适用于带颗粒和粘性较大的介质。

  2.闸阀

  闸阀又称闸门或闸板阀,它是利用闸板升降控制开闭的阀门,流体通过阀门时流向不变,因此阻力小。它广泛用于冷、热水管道系统中。

  闸阀和截止阀相比,在开启和关闭闸阀时省力,水流阻力较小,阀体比较短,当闸阀完全开启时,其阀板不受流动介质的冲刷磨损。但是闸阀的缺点是严密性较差。

  选用特点:密封性能好,流体阻力小,开启、关闭力较小,也有一定调节流量的性能,并且能从阀杆的升降高低看出阀的开度大小,主要用在一些大口径管道上。

  3.止回阀

  止回阀又名单流阀或逆止阀,它是一种根据阀瓣前后的压力差而自动启闭的阀门。它有严格的方向性,只许介质向一个方向流通,而阻止其逆向流动。用于不让介质倒流的管路上,如用于水泵出口的管路上作为水泵停泵时的保护装置。

  选用特点:一般适用于清洁介质,对于带固体颗粒和粘性较大的介质不适用。

  4. 蝶阀

  蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

  蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时具有良好的流体控制特性。蝶阀处于完全开启位置时,碟板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

  常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间。法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。

  蝶阀适合安装在大口径管道上。

  5.旋塞阀

  旋塞阀又称考克或转心门。它主要由阀体和塞子(圆锥形或圆柱形)所构成。热水龙头也属旋塞阀的一种。

  选用特点:结构简单,外形尺寸小,启闭迅速,操作方便,流体阻力小,便于制造三通或四通阀门,可作分配换向用。但密封面易磨损,开关力较大。此种阀门不适用于输送高压介质(如蒸汽),只适用于一般低压流体作开闭用,不宜于作调节流量用。

  6.节流阀

  节流阀的构造特点是没有单独的阀盘,而是利用阀杆的端头磨光代替阀盘。节流阀多用于小口径管路上,如安装压力表所用的阀门常用节流阀。

  选用特点:阀的外形尺寸小巧,重量轻,该阀主要用于仪表调节和节流。制作精度要求高,密封较好。

  7.安全阀

  安全阀是一种安全装置,当管路系统或设备(如锅炉、冷凝器)中介质的压力超过规定数值时,便自动开启阀门排汽降压,以免发生爆炸危险。当介质的压力恢复正常后,安全阀又自动关闭。安全阀一般分为弹簧式和杠杆式两种。

  8.减压阀

  减压阀又称调压阀,用于管路中降低介质压力。常用的减压阀有活塞式、波纹管式及薄膜式等。各种减压阀的原理是介质通过阀瓣通道小孔时阻力增大,经节流造成压力损耗从而达到减压目的。减压阀的进、出口一般要伴装截止阀。

  选用特点:减压阀只适用于蒸汽、空气和清洁水等清洁介质。在选用减压阀时要注意,不能超过减压阀的减压范围,保证在合理情况下使用。

  9.疏水阀

  疏水阀又称疏水器,它的作用在于阻气排水,属于自动作用阀门。它的种类有浮桶式、恒温式、热动力式以及脉冲式等。

  例题1:在一般管路上,常用截止阀的主要性能特点包括( )。

  A.流体阻力小 B.可以用来调节流量

  C.安装时“低进高出” D.可用于热水及高压蒸汽管路

  答案:B.可以用来调节流量 C.安装时“低进高出” D.可用于热水及高压蒸汽管路

  例题2:与截止阀相比,闸阀( )。

  A.宜用于需要调节流量大小的场合 B.宜用于启闭频繁的管路

  C.适用于蒸汽管路 D.适用于大口径管路

  答案:D

  例题3:在一垂直安装的管道上,为防止介质倒流,应选用的止回阀为( )。

  A. 升降式止回阀 B. 旋启式止回阀 C. 节流式止回阀 D. 夹塞式止回阀

  答案:B. 旋启式止回阀
