　第二章 工程构造

　　第一节 工业与民用建筑工程的分类、组成及构造

　　建筑是根据人们物质生活和精神生活的要求，为满足各种不同的社会过程的需要而建造的有组织的内部和外部的空间环境。建筑一般包括建筑物和构筑物，满足功台邑要求并提供活动空间和场所的建筑称为建筑物，是供人们生活、学习、工作、居住，以及从事生产和文化活动的房屋，如工厂、住宅、学校、影剧院等;仅满足功能要求的建筑称为构筑物，如水塔、纪念碑等。

　　建筑物按使用性质分为生产性建筑和民用建筑(非生产性建筑)。

　　生产性建筑包括工业建筑和农业建筑。工业建筑是指供人们从事各类工业生产的房屋。包括各类生产用房和为生产服务的附属用房，如生产车间、辅助车间、动力车间、仓储建筑等。农业建筑是供人们从事农、牧业生产和加工用的房屋，如种子库、畜禽饲养场、粮食与饲料加工站、拖拉机站等。

　　民用建筑是供人们工作、学习、生活、居住和从事各种政治、经济、文化活动的房屋，包括居住建筑和公共建筑两大部分。

　　一、工业与民用建筑工程的分类及应用

　　(一)工业建筑分类

　　1.按厂房层数分

　　(1)单层厂房。指层数仅为一层的工业厂房，适用于有大型机器设备或有重型起重运输设备的厂房。

　　(2)多层厂房。指层数在二层以上的厂房，常用的层数为2-6层，适用于生产设备及产品较轻，可沿垂直方向组织生产的厂房，如食品、电子精密仪器工业等用 r房。

　　(3)混合层数厂房。同一厂房内既有单层又有多层的厂房称为混合层数的厂房，多用于化学工业、热电站的主厂房等。

　　2.按工业建筑用途分

　　(1)生产厂房。指进行产品的备料、加工、装配等主要工艺流程的厂房，如机械制造厂中有铸工车间、电镀车间、热处理车间、机械加工车间和装配车间等。

　　(2)生产辅助厂房。指为生产厂房服务的厂房，如机械制造厂房的修理车间、工具车间等。

　　(3)动力用厂房。指为生产提供动力源的厂房，如发电站、变电所、锅炉房等。

　　(4)仓储建筑。贮存原材料、半成品、成品的房屋(一般称仓库)。

　　(5)仓储用建筑。管理、储存及检修交通运输工具的房屋，如汽车库、机车库、起重车库、消防车库等。

　　(6)其他建筑。如水泵房、污水处理建筑等。

　　3.按主要承重结构的形式分

　　(1)排架结构型。排架结构型是将厂房承重柱的柱顶与屋架或屋面梁作铰接连接，而柱下端则嵌固于基础中，构成平面排架，各平面排架再经纵向结构构件连接组成为一个空间结构。它是目前单层厂房中最基本、应用最普遍的结构形式。

　　根据承重结构类型，又可以分为钢筋混凝土柱厂房、钢结构厂房两种。钢筋混凝土柱厂房的承重柱可选用钢筋混凝土柱，也可采用钢与钢筋混凝土组合的混合型柱等。屋面结构可选用钢筋混凝土屋架或屋面梁、预应力混凝土屋架或屋面梁，一般柱距为6～12m，跨度为12～30m时采用。钢结构厂房是采用钢柱、钢屋架作为厂房的承重结构，跨度和柱距布置比较灵活。

　　(2)刚架结构型。刚架结构的基本特点是柱和屋架合并为同一个刚性构件。柱与基础的连接通常为铰接，如吊车吨位较大，也可做成刚接。一般重型单层厂房多采用刚架结构。

　　一般常采用预制装配式钢筋混凝土刚架、预应力混凝土刚架或钢刚架。钢筋混凝土刚架常用于跨度不大于18m，一般檐高不超过10m，无吊车或吊重10t以下的车间。钢筋混凝土刚架与钢筋混凝土排架相比，可节约钢材约10%，混凝土约30%0在钢结构中，门式刚架结构应用较多，与普通钢结构相比，门式刚架结构的横截面尺寸较小，可以有效地利用建筑空间，降低房屋的高度，建筑造型美观。门式刚架的刚度较好，自重轻，横梁与柱可以组装，为制作、运输、安装提供了有利条件。门式刚架用钢量仅为普通钢屋架用钢量的1/5～1/10，是一种经济可靠的结构形式。门式刚架结构按截面形式分为变截面与等截面两种类型，变截面与等截面相比，前者可以适应弯矩变化，节约材料，但在构造连接及加工制造方面不如等截面方便，故当刚架跨度较大或房屋较高时才设计成变截面。门式刚架结构适用于轻型厂房、物流中心等。

　　(3)空间结构型。空间结构型是一种屋面体系为空间结构的结构体系。这种结构体系充分发挥了建筑材料的强度潜力，使结构由单向受力的平面结构，成为能多向受力的空间结构体系，提高了结构的稳定性。一般常见的有膜结构、网架结构、薄壳结构、悬索结构等。

　　4.按车间生产状况分

　　(1)冷加工车间。这类车间是指在常温状态下，加工非燃烧物质和材料的生产车间，如机械制造类的金工车间、修理车间等。

　　(2)热加工车间。这类车间是指在高温和熔化状态下，加工非燃烧的物质和材料的生产车间，如机械制造类的铸造、锻压、热处理等车间。

　　(3)恒温湿车间。这类车间是指产品生产需要在稳定的温、湿度下进行的车间，如精密仪器、纺织等车间。

　　(4)洁净车间。产品生产需要在空气净化、无尘甚至无菌的条件下进行，如药品、集成电路车间等。

　　(5)其他特种状况的车间。有的产品生产对环境有特殊的需要，如防放射性物质、防电磁波干扰等车间。

　　(二)民用建筑分类

　　1.按建筑物的层数和高度分

　　根据《民用建筑设计通则》GB 50352，民用建筑按层数与高度分类如下：

　　(1)住宅建筑按层数分类：1～3为低层住宅，4～6层为多层住宅，7～9层为中高层住宅，10层及以上为高层住宅。

　　(2)除住宅建筑之外的民用建筑高度不大于24m者为单层和多层建筑，大于24m者为高层建筑(不包括建筑高度大于24m的单层公共建筑)o

　　(3)建筑高度大于100m的民用建筑为超高层建筑。 2.按建筑的耐久年限分

　　(1)一级建筑：耐久年限为100年以上，适用于重要的建筑和高层建筑。 (2)二级建筑：耐久年限为50---100年，适用于一般性建筑。

　　(3)三级建筑：，耐久年限为25～50年，适用于次要的建筑。 (4)四级建筑：耐久年限为15年以下，适用于临时性建筑。 3.按建筑物的承重结构材料分

　　(1)木结构。木结构是单纯由木材或主要由木材承受荷载的结构，通过各种金属连接件或榫卯手段进行连接和固定。这种结构因为是由天然材料组成，受着材料本身条件的限制，因而木结构多用在民用和中小型工业厂房的屋盖中。木屋盖结构包括木屋架、支撑系统、吊顶、挂瓦条及屋面板等。

　　(2)砖木结构。建筑物的主要承重构件用砖木做成，其中竖向承重构件的墙体、柱子采用砖砌，水平承重构件的楼板、屋架采用木材。由于力学工程与工程强度的限制，一般砖木结构适用于低层建筑(1～3层)o这种结构建造简单，材料容易准备，费用较低。 (3)砖混结构。砖混结构是指建筑物中竖向承重结构的墙、柱等采用砖或者砌块砌筑，横向承重的梁、楼板、屋面板等采用钢筋混凝土结构。砖混结构是以小部分钢筋混凝土及大部分砖墙承重的结构，适合开间进深较小、房间面积小、多层或低层的建筑。

　　(4)钢筋混凝土结构。由钢筋和混凝土两种材料结合成整体共同受力的工程结构。钢筋混凝土结构的主要承重构件，如梁、板、柱采用钢筋混凝土材料，而非承重墙用砖砌或其他轻质材料做成。

　　(5)钢结构。主要承重构件均用钢材构成。钢材的特点是强度高、自重轻、整体刚性好、变形能力强，抗震性能好，适用于建造大跨度和超高、超重型的建筑物。

　　(6)型钢混凝土组合结构：是把型钢埋人钢筋混凝土中的一种独立的结构形式。型钢、钢筋、混凝土三者结合使型钢混凝土结构具备了比传统的钢筋混凝土结构承载力大、刚度大、抗震性能好的优点。与钢结构相比，具有防火性能好，结构局部和整体稳定性好，节省钢材的优点。型钢混凝土组合结构应用于大型结构中，力求截面最小化，承载力最大，可节约空间，但是造价比较高。

　　4.按施工方法分

　　(1)现浇、现砌式。房屋的主要承重构件均在现场砌筑和浇筑而成。

　　(2)部分现砌、部分装配式。房屋的墙体采用现场砌筑，而楼板、楼梯、屋面板均采用预制构件。

　　(3)部分现浇、部分装配式。内墙采用现浇钢筋混凝土墙体，而外墙、楼板及屋面均

　　采用预制构件。

　　(4)全装配式。房屋的主要承重构件，如墙体、楼板、楼梯、屋面板等均为预制构件，在施工现场组装在一起。

　　5.按承重体系分

　　(1)混合结构体系。混合结构房屋一般是指楼盖和屋盖采用钢筋混凝土或钢木结构，而墙和柱采用砌体结构建造的房屋，大多用在住宅、办公楼、教学楼建筑中。因为砌体的抗压强度高而抗拉强度很低，所以住宅建筑最适合采用混合结构，一般在6层以下。混合结构不宜建造大空间的房屋。混合结构根据承重墙所在的位置，划分为纵墙承重和横墙承重两种方案。纵墙承重方案的特点是楼板支承于梁上，梁把荷载传递给纵墙。横墙的设置主要是为了满足房屋刚度和整体性的要求，其优点是房屋的开间相对大些，使用灵活。横墙承重方案的主要特点是楼板直接支承在横墙上，横墙是主要承重墙，其优点是房屋的横向刚度大，整体性好，但平面使用灵活性差。

　　(2)框架结构体系。框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系，同时承受竖向荷载和水平荷载，其主要优点是建筑平面布置灵活，可形成较大的建筑空间，建筑立面处理也比较方便;主要缺点是侧向刚度较小，当层数较多时，会产生较大的侧移，易引起非结构性构件(如隔墙、装饰等)破坏，而影响使用。在非地震区，框架结构一般不超过15层。

　　(3)剪力墙体系。剪力墙体系是利用建筑物的墙体(内墙和外墙)来抵抗水平力。因为剪力墙既承受垂直荷载，也承受水平荷载。对高层建筑主要荷载为水平荷载，墙体既受剪又受弯，所以称剪力墙。剪力墙一般为钢筋混凝土墙，厚度不小于140mm，剪力墙的间距一般为3 -8m，适用于小开间的住宅和旅馆等，一般在30m高度范围内都适用。剪力墙结构的优点是侧向刚度大，水平荷载作用下侧移小;缺点是间距小，结构建筑平面布置不灵活，不适用于大空间的公共建筑，另外结构自重也较大。

　　(4)框架一剪力墙结构体系。框架一剪力墙结构是在框架结构中设置适当剪力墙的结构，具有框架结构平面布置灵活，有较大空间的优点，又具有侧向刚度较大的优点。框架一剪力墙结构中，剪力墙主要承受水平荷载，竖向荷载主要由框架承担。框架一剪力墙结构一般宜用于10--20层的建筑。

　　横向剪力墙宜均匀对称布置在建筑物端部附近、平面形状变化处。’纵向剪力墙宜布置在房屋两端附近。在水平荷载的作用下，剪力墙好比固定于基础上的悬臂梁，其变形为弯曲型变形，框架为剪切型变形。框架与剪力墙通过楼盖联系在一起，并通过楼盖的水平刚度使两者具有共同的变形。一般情况下，整个建筑的全部剪力墙至少承受80%的水平荷载。

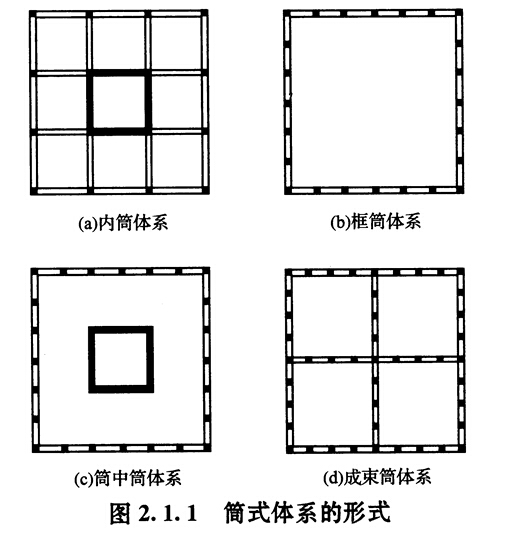

　　(5)筒体结构体系。在高层建筑中，特别是超高层建筑中，水平荷载愈来愈大，起着控制作用，简体结构是抵抗水平荷载最有效的结构体系。它的受力特点是，整个建筑犹如一个固定于基础上的封闭空心的筒式悬臂梁来抵抗水平力。筒体结构可分为框架一核心筒结构、筒中筒和多筒结构等，见图2.1.10框筒结构一般在中央布置剪力墙薄壁筒，承受大部分水平力，周边布置大柱距的稀柱框架，其受力特点类似于框架一剪力墙结构，也有把多个筒体布置在结构的端部，中部为框架的框筒结构。筒中筒结构的内筒一般由电梯间、楼梯间组成。内筒与外筒由楼盖连接成整体，共同抵抗水平荷载及竖向荷载。这种结构体系适用于30 ---50层的房屋。多筒结构是将多个筒组合在一起，使结构具有更大的抵抗水平荷载的能力。

　　(6)桁架结构体系。桁架是由杆件组成的结构体系。在进行内力分析时，节点一般假定为铰节点，当荷载作用在节点上时，杆件只有轴向力，其材料的强度可得到充分发挥。桁架结构的优点是利用截面较小的杆件组成截面较大的构件。

　　屋架的弦杆外形和腹杆布置对屋架内力变化规律起决定性作用。同样高跨比的屋架，当上下弦成三角形时，弦杆内力最大;当上弦节点在拱形线上时，弦杆内力最小。屋架的高跨比一般为1/6～1/8较为合理。一般屋架为平面结构，平面外刚度非常弱。在制作运输安装过程中，大跨屋架必须进行吊装验算。

　　(7)网架结构体系。网架是由许多杆件按照一定规律组成的网状结构。网架结构可分为平板网架和曲面网架。它改变了平面桁架的受力状态，是高次超静定的空间结构。平板网架采用较多，其优点是：空间受力体系，杆件主要承受轴向力，受力合理，节约材料，整体性能好，刚度大，抗震性能好。杆件类型较少，适于工业化生产。

　　平板网架可分为交叉桁架体系和角锥体系两类。角锥体系受力更为合理，刚度更大，见图2.1.20

　　网架的高度主要取决于跨度，网架尺寸应与网架高度配合决定，腹杆的角度以450为宜。网架的高度与短跨之比一般为1/15左右。网架杆件一般采用钢管，节点一般采用球节点。网架制作精度要求高，安装方法可分为高空拼装和整体安装两类。

　　(8)拱式结构体系。拱是一种有推力的结构，其主要内力是轴向压力，因此可利用抗压性能良好的混凝土建造大跨度的拱式结构。、由于拱式结构受力合理，在建筑和桥梁中被广泛应用，适用于体育馆、展览馆等建筑中。

　　(9)悬索结构体系。悬索结构是比较理想的大跨度结构形式之一。目前，悬索屋盖结构的跨度已达160m，主要用于体育馆、展览馆中。悬索结构的主要承重构件是受拉的钢索，钢索用高强度钢绞线或钢丝绳制成。

　　悬索结构包括三部分：索网、边缘构件和下部支承结构。

　　索的拉力取决于跨中的垂度，垂度越小拉力越大。索的垂度一般为跨度的1/300索 的合理轴线形状随荷载的作用方式而变化。

　　悬索结构可分为单曲面与双曲面两类。单曲拉索体系构造简单，屋面稳定性差;双曲 拉索体系由承重索和稳定索组成，支承结构可以有很多种，如框架j拱等。

　　(10)薄壁空间结构体系。薄壁空间结构也称壳体结构，其厚度比其他尺寸(如跨度) 小得多，所以称薄壁，属于空间受力结构，主要承受曲面内的轴向压力，弯矩很小。它的 受力比较合理，材料强度能得到充分利用。薄壳常用于大跨度的屋盖结构，如展览馆、俱 乐部、飞机库等。薄壳结构多采用现浇钢筋混凝土，费模板、费工时。薄壁空间结构的曲 面形式很多，下面主要介绍筒壳和双曲壳这两种形式。

　　①筒壳：一般由壳板、边梁和横隔三部分组成。筒壳的空间工作是由这三部分结构协 同完成的。它的跨度在30m以内是有利的。当跨度再大时，宜采用双曲薄壳。

　　②双曲壳：适用于大空间大跨度的建筑。双曲壳又分为圆顶壳、双曲扁壳和双曲抛物 面壳。目前圆顶的直径已达二百多米。圆顶结构可用在大型公共建筑中，如天文馆、展览 馆的屋盖。圆顶结构由壳面、支座环组成，通过支座环支于垂直构件上，壳面主要承受压 力，支座环承受拉力。

　　民用建筑构造

　　建筑物一般都由基础、墙或柱、楼梯、屋顶和门窗等六大部分组成。这些构件处在不 同的部位，发挥各自的作用。建筑物还有一些附属部分，如阳台、雨篷、散水、勒脚、防 潮层等，有的还有特殊要求，如楼层之间要设置电梯、自动扶梯或坡道等。

　　(一)地基

　　1.地基与基础的关系

　　基础是将结构所承受的各种作用传递到地基上的结构组成部分。基础是建筑物的一个 组成部分，承受建筑物的全部荷载，并将其传给地基。地基是指支承基础的土体或岩体，

　　承受由基础传来的建筑物的荷载，地基不是建筑物的组成部分。地基基础的设计使用年限不应小于建筑结构的设计使用年限。

　　2.地基的分类

　　.地基分为天然地基和人工地基两大类。天然地基是指天然土层具有足够的承载能力，不需经过人工加固便可作为建筑的承载层，如岩土、砂土、黏土等。人工地基是指天然土层的承载力不能满足荷载要求，经过人工处理的土层。

　　3.人工地基处理方法及应用

　　人工地基处理的方法主要有：压实法、换土法、化学处理法、打桩法等。天然地基施工简单、造价较低，而人工地基比天然地基施工复杂，造价也高。因此在一般情况下，应尽量采用天然地基。

　　(1)压实法：地基土是由土壤颗粒、水、空气三部分组成。当土壤中水及空气含量过大时，土壤的承载力就低，且压缩变形量也大。含水量大、密实性差的地基土，可预先人工加压，排走一定量的空气和水，使土壤板结，提高地基土的承载力。这种方法不消耗建筑材料，较为经济，，但收效较慢。

　　(2)换土法：当地基的上表层部分为承载能力低的软弱土(如淤泥、杂土)时，可将软弱土层全部挖走，换成坚硬土(或垫上砂、碎石，或垫上按一定比较配制的砂石混合体)，这种方法称为换土法。换土法处理的地基强度高，见效快，但成本较大。

　　(3)化学处理法：对局部地基强度不足的在建建筑物或已建建筑物，可以采用注入化学物质，促使土壤板结，提高地基承载力。

　　(4)打桩法：是将钢筋混凝土桩打人或灌注入土中，由桩和桩间土层一起组成复合地基，从而提高地基的承载力。

　　(二)基础

　　1.基础类型

　　基础的类型与建筑物上部结构形式、荷载大小、地基的承载能力、地基上的地质、水文情况、材料性能等因素有关。

　　基础按受力特点及材料性能可分为刚性基础和柔性基础;按构造的方式可分为条形基础、独立基础、片筏基础、箱形基础、桩基础等。

　　(1)按材料及受力特点分类。

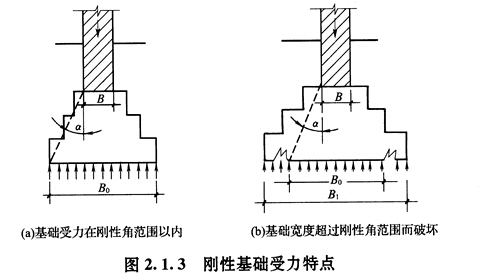

　　1)刚性基础。刚性基础所用的材料如砖、石、混凝土等，抗压强度较高，但抗拉及抗剪强度偏低。用此类材料建造的基础，应保证其基底只受压，不受拉。由于受地耐力的影响，基底应比基顶墙(柱)宽些。根据材料受力的特点，不同材料构成的基础，其传递压力的角度也不相同。刚性基础中压力分角口称为刚性角.o在设计中，应尽力使基础大放脚与基础材料的刚性角相一致，以确保基础底面不产生拉应力，最大限度地节约基础材料。受刚性角限制的基础称为刚性基础，构造上通过限制刚性基础宽高比来满足刚性角的要求，如图2.1.30

　　①砖基础。砖基础具有就地取材、价格较低、设施简单的特点，在干燥和温暖的地区应用很广。砖基础的剖面为阶梯形，称为放脚。每一阶梯挑出的长度为砖长的1/40为保证基础外挑部分在基底反力作用下不致发生破坏，大放脚的砌法有两皮一收和二一间隔收两种。在相同底宽的情况下，二一间隔收可减少基础高度，但为了保证基础的强度，底层

　　需要用两皮一收砌筑。由于砖基础的强度及抗冻性较差，因此对砂浆与砖的强度等级，根据施工地区的潮湿程度和寒冷程度有不同的要求。

　　②灰土基础。灰土基础即灰土垫层，是由石灰或粉煤灰与黏土加适量的水拌和经夯实而成的，灰与土的体积比为2:8或3：70灰土每层需铺22～25cm，夯至15cm为一步。3层以下建筑灰土可做两步，3层以上建筑可做三步。由于灰土基础抗冻、耐水性台邑差，所以灰土基础适用于地下水位较低的地区，并与其他材料基础共用，充当基础垫层。

　　③三合土基础。三合土基础是由石灰、砂、骨料(碎石或碎砖)按体积比1: 2:4或1:3：6加水拌和夯实而成，每层虚铺22cm，夯至15 cmo三合土基础宽不应小于600mm，高不小于300mm，三合土基础一般多用于地下水位较低的4层以下的民用建筑工程中。

　　④毛石基础。毛石基础由强度较高而未风化的毛石和砂浆砌筑而成，具有抗压强度高、抗冻、耐水、经济等特点。毛石基础的断面尺寸多为阶梯形，并常与砖基础共用，用作砖基础的底层。为了保证锁结力，每一阶梯宜用3排或3排以上的毛石砌筑。由于毛石尺寸较大，毛石基础的宽度及台阶高度不应小于400mmo

　　⑤混凝土基础。混凝土基础具有坚固、耐久、刚性角大，可根据需要任意改变形状的特点，常用于地下水位高，受冰冻影响的建筑物。混凝土基础台阶宽高比为1:1～1：1.5，实际使用时可把基础断面做成锥形或阶梯形。

　　⑥毛石混凝土基础。在混凝土基础中加入粒径不超过300mm的毛石，且毛石体积不超过总体积的20%-30%，称为毛石混凝土基础。毛石混凝土基础阶梯高度一般不得小于300mmo如基础体积较大，为了节约混凝土用量，在浇灌混凝土时，可掺人毛石，做成毛石混凝土基础。

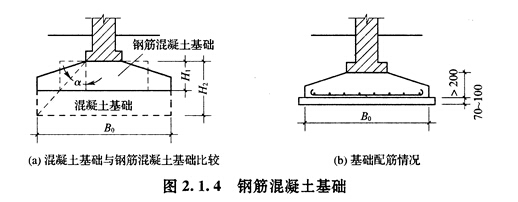

　　2)柔性基础。鉴于刚性基础受其刚性角的限制，要想获得较大的基底宽度，相应的基础埋深也应加大，这显然会增加材料消耗和挖方量，也会影响施工工期。在混凝土基础底部配置受力钢筋，利用钢筋抗拉，这样基础可以承受弯矩，也就不受刚性角的限制，所以钢筋混凝土基础也称为柔性基础。在相同条件下，采用钢筋混凝土基础比混凝土基础可节省大量的混凝土材料和挖土工程量，见图2.1.40

　　钢筋混凝土基础断面可做成锥形，最薄处高度不小于200mm;也可做成阶梯形，每踏步高300～500mmo通常情况下，钢筋混凝土基础下面设有素混凝土垫层，厚度100mm左右;无垫层时，钢筋保护层为70mm，以保护受力钢筋不受锈蚀。

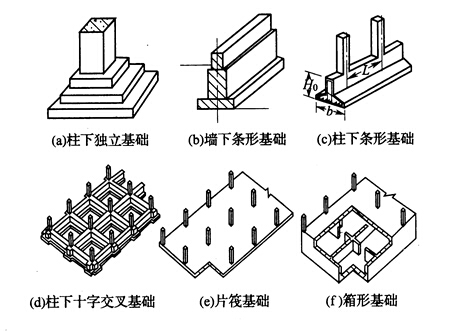

　　(2)按基础的构造形式分类。 1)独立基础(单独基础)o ①柱下单独基础。单独基础是柱子基础的主要类型，所用材料根据柱的材料和荷载大

　　小而定，常采用砖、石、混凝土和钢筋混凝土等。

　　现浇柱下钢筋混凝土基础的截面可做成阶梯形或锥形，预制柱下的基础一般做成杯形基础，等柱子插入杯口后，一将柱子临时支撑，然后用细石混凝土将柱周围的缝隙填实。 ②墙下单独基础。墙下单独基础是当上层土质松软，而在不深处有较好的土层时，为了节约基础材料和减少开挖土方量而采用的一种基础形式。砖墙砌在单独基础上边的钢筋混凝土地梁上，地梁的跨度一般为3～5m。

　　2)条形基础。条形基础是指基础长度远大于其宽度的一种基础形式，按上部结构形式，可分为墙下条形基础和柱下条形基础。

　　①墙下条形基础。条形基础是承重墙基础的主要形式，常用砖、毛石、三合土或灰土建造。当上部结构荷载较大而土质较差时，可采用钢筋混凝土建造，墙下钢筋混凝土条形基础一般做成无肋式;如地基在水平方向上压缩性不均匀，为了增加基础的整体性，减少不均匀沉降，也可做成肋式的条形基础。

　　②柱下钢筋混凝土条形基础。当地基软弱而荷载较大时，采用柱下单独基础，底面积必然很大，因而互相接近。为增强基础的整体性并方便施工、节约造价，可将同一排的柱基础连通做成钢混凝土条形基础。

　　3)柱下十字交叉基础。荷载较大的高层建筑，如果土质软弱，为了增强基础的整体刚度，减少不均匀沉降，可以沿柱网纵横方向设置钢筋混凝土条形基础，形成十字交叉基础。

　　4)片筏基础。如果地基基础软弱而荷载又很大，采用十字基础仍不能满足要求或相邻基槽距离很小时，可用钢筋混凝土做成混凝土的片筏基础。片筏基础按构造不同可分为平板式和梁板式两类。平板式又分为两类：一类是在底板上做梁，柱子支承在梁上;另一类是将梁放在底板的下方，底板上面平整，可作建筑物底层底面。

　　5)箱形基础。为了使基础具有更大刚度，大大减少建筑物的相对弯矩，可将基础做

　　成由顶板、底板及若干纵横隔墙组成的箱形基础，是筏片基础的进一步发展。箱形基础一 ，

　　般由钢筋混凝土建造，减少了基础底面的附加应力，因而适用于地基软弱土层厚、荷载大和建筑面积不太大的一些重要建筑物，目前高层建筑中多采用箱形基础。

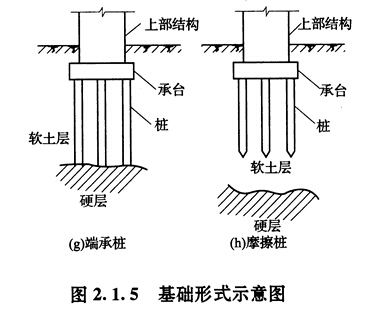

　　6)桩基础。桩基由桩身和桩承台组成。桩基是按设计的点位将桩身置人土中的，桩的上端灌注钢筋混凝土承台，承台上接柱或墙体，使荷载均匀地传递给桩基。当建筑物荷载较大，地基的软弱土层厚度在5m以上，基础不能埋在软弱土层内，或对软弱土层进行人工处理困难和不经济时，常采用桩基础。采用桩基础能节省材料，减少挖填土方工程量，改善工人的劳动条件，缩短工期。因此，近年来桩基础采用量逐年增加。

　　桩基的种类很多，根据材料可分为木桩、钢筋混凝土桩和钢桩等;根据断面形式可分为圆形桩、方形桩、环形桩、六角形桩及工字形桩等;根据施工方法可分为预制桩及灌注桩;根据荷载传递的方式可分为端承桩和摩擦桩，如图2.1.5所示。

　　以上是常见的基础形式，此外还有壳体基础、圆环基础、沉井基础、沉箱基础等其他基础形式。 、

　　2.基础埋深

　　从室外设计地面至基础底面的垂直距离称为基础的埋深。建筑物上部荷载的大小，地基土质的好坏，地下水位的高低，土壤冰冻的深度以及新旧建筑物的相邻交接等，都影响

　　基础的埋深。埋深大于等于5m或埋深大于等于基础宽度4倍的基础称为深基础;埋深为0.5～5m或埋深小于基础宽度的4倍的基础称为浅基础。基础埋深的原则是在保证安全可靠的前提下尽量浅埋，除岩石地基外，不应浅于0.5m;靠近地表的土体，1般受气候变化的影响较大，性质不稳定，且又是生物活动、生长的场所，故一般不宜作为地基的持力层。基础顶面应低于设计地面100mm以上，避免基础外露，遭受外界的破坏。

　　3.地下室防潮与防水构造

　　(1)地下室及其分类。在建筑物底层以下的房间叫地下室。按功能可把地下室分为普通地下室和人防地下室两种;按形式可把地下室分为全地下室和半地下室两种;按材料可把地下室分为砖混结构地下室和钢筋混凝土结构地下室。

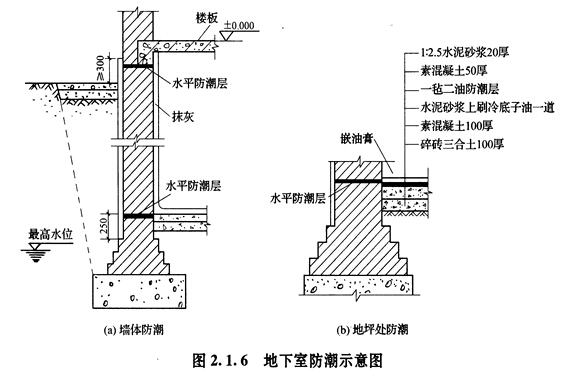

　　(2)地下室防潮。当地下室地坪位于常年地下水位以上时，地下室需做防潮处理。

　　对于砖墙，其构造要求是：墙体必须采用水泥砂浆砌筑，灰缝要饱满;在墙外侧设垂直防潮层。其具体做法是在墙体外表面先抹一层20mm厚的水泥砂浆找平层，再涂一道冷底子油和两道热沥青，然后在防潮层外侧回填低渗透土壤，并逐层夯实，土层宽500mm左右，以防地面雨水或其他地表水的影响。

　　地下室的所有墙体都必须设两道水平防潮层。一道设在地下室地坪附近，具体位置视地坪构造而定;另一道设置在室外地面散水以上150～200mm的位置，以防地下潮气沿地下墙身或勒脚渗入室内。凡在外墙穿管、接缝等处，均应嵌入油膏填缝防潮。当地下室使用要求较高时，可在围护结构内侧涂抹防水涂料，以消除或减少潮气渗入。见图2.1.60

　　地下室地面主要借助混凝土材料的憎水性能来防潮，但当地下室的防潮要求较高时，地层应做防潮处理。一般设在垫层与地面面层之间，且与墙身水平防潮层在同一水平面上。

　　(3)地下室防水。当地下室地坪位于最高设计地下水位以下时，地下室四周墙体及底板均受水压影响，应有防水功能。

　　地下室防水可用卷材防水层，也可用加防水剂的钢筋混凝土来防水。卷材防水层的做法是在土层上先浇混凝土垫层地板，板厚约100mm，将防水层铺满整个地下室，然后于防水层上抹20mm厚水泥砂浆保护层，地坪防水层应与垂直防水层搭接，同时做好接头防水层。图2.1.7为卷材防水层的实例。

　　(三)墙

　　在一般砖混结构房屋中，墙体是主要的承重构件。墙体的重量占建筑物总重量的 40%-45%，墙的造价占全部建筑造价的30%--40%o在其他类型的建筑中，墙体可能是 承重构件，也可能是围护构件，所占的造价比重也较大。

　　1.墙的类型

　　墙在建筑物中主要起承重、围护及分隔作用，按墙在建筑物中的位置、受力情况、所 用材料和构造方式不同可分不同类型。

　　根据墙在建筑物中的位置，可分为内墙、外墙、横墙和纵墙;按受力不同，墙可分为 承重和非承重墙，建筑物内部只起分隔作用的非承重墙称隔墙。

　　按构造方式不同，又分为实体墙、空体墙和组合墙三种类型。实体墙是由一种材料构 成，如普通砖墙、砌块墙;空体墙也是一种材料构成，但墙内留有空格，如空斗墙、空气 间层墙等;组合墙则由两种以上材料组合而成的墙。

　　按所用材料不同，可分为砖墙、石墙、土墙、混凝土以及各种天然的、人工的或工业 废料制成的砌块墙、板材墙等。

　　墙体材料选择时，要贯彻“因地制宜，就地取材”的方针，力求降低造价。在工业城 市中，应充分利用工业废料。

　　(1)几种特殊材料墙体。

　　1)现浇与预制钢筋混凝土墙。

　　①现浇钢筋混凝土墙身的施工工艺主要有大模板、滑升模板、小钢模板三种，其墙身构造基本相同，内保温的外墙由现浇混凝土主体结构、空气层、保温层、内面层组成。 ②预制混凝土外墙板。预制外墙板是装配在预制或现浇框架结构上的围护外墙，适用于一般办公楼、旅馆、医院、教学、科研楼等民用建筑。装配式墙体的建造构造，设计人员应根据确定的开间、进深、层高，进行全面墙板设计。

　　装配式外墙以框架网格为单元进行划分，可以组成三种体系，即水平划分的横条板体系、垂直划分的竖条板体系和一个网格为一块墙板的整间板体系(大开间网格分为两块板)，三种体系可以用于同一幢建筑。

　　2)加气混凝土墙。加气混凝土墙有砌块、外墙板和隔墙板。加气混凝土砌块墙如无切实有效措施，不得在建筑物±o.OO以下，或长期浸水、干湿交替部位，以及受化学浸蚀的环境，制品表面经常处于80℃以上的高温环境。

　　加气混凝土墙可作承重墙或非承重墙，设计时应进行排块设计，避免浪费，其砌筑方法与构造基本与砌墙类似。当外用墙时，其外表面均应做饰面保护层，在门窗洞口设钢筋混凝土圈梁，外包保温块。在承重墙转角处每隔墙高Im左右放水平拉接钢筋，以增加抗震能力。

　　加气混凝土墙板的布置，按建筑物结构构造特点采用三种形式：横向布置墙板、竖向布置墙板和拼装大板。

　　3)压型金属板墙。压型金属板材是指采用各种薄型钢板(或其他金属板材)，经过辊压冷弯成型为各种断面的板材，是一种轻质高强的建筑材料，有保温与非保温型两种。 4)石膏板墙。主要有石膏龙骨石膏板、轻钢龙骨石膏板、增强石膏空心条板等，适用于中低档民用和工业建筑中的非承重内隔墙。

　　5)舒乐舍板墙。舒乐舍板由聚苯乙烯泡沫塑料芯材、两侧钢丝网片和斜插腹丝组成，是钢丝网架轻质夹芯板类型中的一个新品种。舒乐舍板墙具有强度高、自重轻、保温隔热、防火及抗震等良好的综合性能，适用于框架建筑的围护外墙及轻质内墙、承重的外保温复合外墙的保温层、低层框架的承重墙和屋面板等，综合效益显著。

　　(2)隔墙。隔墙是分隔室内空间的非承重构件。由于隔墙不承受任何外来荷载，且本身的重量还要由楼板或墙下小梁来承受，因此设计应使隔墙自重轻、厚度薄、便于安装和拆卸，有一定的隔声能力，同时还要能够满足特殊使用部位(如厨房、卫生间等)的防火、防水、防潮等要求。隔墙的类型很多，按其构造方式可分为块材隔墙、轻骨架隔墙、板材隔墙三大类。

　　1)块材隔墙。块材隔墙是用普通砖、空心砖、加气混凝土等块材砌筑而成的，常用的有普通砖隔墙和砌块隔墙。普通砖隔墙一般采用半砖(120mm)隔墙，用普通砖顺砌，砌筑砂浆宜大于M2.50隔墙上有门时，要预埋铁件或将带有木楔的混凝土预制块砌人隔墙中以固定门框。半砖隔墙坚固耐久，有一定的隔声能力，但自重大、湿作业多，施工较复杂。

　　为了减少隔墙的重量，可采用质轻块大的各种砌块，目前最常用的是加气混凝土块、粉煤灰硅酸盐砌块、水泥炉渣空心砖等砌筑的隔墙。隔墙厚度由砌块尺寸而定，一般为90～120mmo砌块大多具有质轻、孔隙率大、隔热性能好等优点，但吸水性强，因此，砌筑时应在墙下先砌3～5皮黏土砖。

　　砌块隔墙厚度较薄，也需采取加强稳定性措施，其方法与砖隔墙类似。

　　2)轻骨架隔墙。轻骨架隔墙由骨架和面层两部分组成，由于是先立墙筋(骨架)后做面层，因而又称为立筋式隔墙。

　　①骨架。常用的骨架有木骨架和轻钢骨架。近年来，为节约木材和钢材，出现了不少采用工业废料和地方材料及轻金属制成的骨架，如石棉水泥骨架、浇筑石膏骨架、水泥刨花骨架、轻钢和铝合金骨架等。

　　木骨架由上槛、下槛、墙筋、斜撑及横档组成，上、下槛及墙筋断面尺寸为45～50mm×70～100mm，斜撑与横档断面相同或略小些，墙筋间距常用400mm o横档间距可与墙筋相同，也可适当放大。

　　轻钢骨架由各种形式的薄壁型钢制成，其主要优点是强度高、刚度大、自重轻、整体性好、易于加工和大批量生产，还可根据需要拆卸和组装。常用的薄壁型钢有0.8 - Imm厚的槽钢和工字钢。

　　②面层。轻骨架隔墙的面层常用人造板材，如胶合板、纤维板、石膏板、塑料板等。 人造板与骨架的关系有两种：一种是在骨架的两面或一面，用压条压缝或不用压条压缝即贴面式;另一种是将板材置于骨架中间，四周用压条压住，称为镶板式。

　　人造板在骨架上的固定方法有钉、粘、卡三种。采用轻钢骨架时，往往用骨架上的舌片或特制的夹具将面板卡到轻钢骨架上。这种做法简便、迅速，有利于隔墙的组装和拆卸。

　　3)板材隔墙。板材隔墙是指单板高度相当房间净高，面积较大，且不依赖骨架，直接装配而成的隔墙。目前，采用的大多为条板，如加气混凝土条板、石膏条板、碳化石灰板、蜂窝纸板、水泥刨花板等。

　　①加气混凝土条板隔墙。加气混凝土由水泥、石灰、砂、矿渣等加发泡剂(铝粉)，经过原料处理、配料浇筑、切割、蒸压养护工序制成。

　　②碳化石灰板隔墙。碳化石灰板是以磨细的生石灰为主要原料，掺3%-4%(质量比)的短玻璃纤维，加水搅拌，振动成型，利用石灰窑的废气碳化而成的空心板。一般的碳化石灰板的规格为长2700--- 3000mm，宽500～800mm，厚90～120mmo

　　③增强石膏空心板隔墙。增强石膏空心板分为普通条板、钢木窗框条板及防水条板三种，在建筑中按各种功能要求配套使用。石膏空心板能满足防火、隔声及抗撞击的功能要求。

　　4)复合板隔墙。用几种材料制成的多层板为复合板。复合板的面层有石棉水泥板、石膏板、铝板、树脂板、硬质纤维板、压型钢板等。夹心材料可用矿棉、木质纤维、泡沫塑料和蜂窝状材料等。 .

　　复合板充分利用材料的性能，大多具有强度高，耐火性、防水性、隔声性能好的优点，且安装、拆卸简便，有利于建筑工业化。

　　2.墙体构造组成

　　砖墙是用砂浆将砖按一定技术要求砌筑成的砌体，其主要材料是砖和砂浆。我国普通砖尺寸为240mm×115mm×53mmo用砖块的长、宽、高作为砖墙厚度的基数，在错缝或墙厚超过砖块时，均按灰缝10mm进行组砌。从尺寸上可以看出，以砖厚加灰缝、砖宽加灰缝后与砖长形成1: 2:4的比例为其基本特征，组砌灵活。砖墙厚度有120mm(半砖)、240mm(一砖)、370mm(一砖半)、490mm(两砖)、620mm(两砖半)等。有时为节省材料，砌体中有些砖砌体，构成180mm等按1/4砖厚进位的墙体。

　　为了保证砖墙的耐久性和墙体与其他构件的连接，应在相应的位置进行构造处理。砖墙的细部构造主要包括：

　　(1)防潮层。在墙身中设置防潮层的目的是防止土壤中的水分沿基础墙上升和勒脚部位的地面水影响墙身，其作用是提高建筑物的耐久性，保持室内干燥卫生。当室内地面均为实铺时，外墙墙身防潮层在室内地坪以下60mm处;当建筑物墙体两侧地坪不等高时，在每侧地表下60mm处，防潮层应分别设置，并在两个防潮层间的墙上加设垂直防潮层;当室内地面采用架空木地板时，外墙防潮层应设在室外地坪以上，地板木搁栅垫木之下。墙身防潮层一般有油毡防潮层、防水砂浆防潮层、细石混凝土防潮层和钢筋混凝土防潮层等。

　　(2)勒脚。勒脚是指外墙与室外地坪接近的部分，其作用是防止地面水、屋檐滴下的雨水对墙面的侵蚀，从而保护墙面，保证室内干燥，提高建筑物的耐久性，同时，还有美化建筑外观的作用。勒脚经常采用抹水泥砂浆、水刷石，或在勒脚部位将墙体加厚，或用坚固材料来砌，如石块、天然石板、人造板贴面。勒脚的高度一般为室内地坪与室外地坪高差，也可以根据立面的需要而提高勒脚的高度尺寸。

　　(3)散水和暗沟(明沟)o为了防止地表水对建筑基础的侵蚀，在建筑物的四周地面上设置暗沟(明沟)或散水，降水量大于900mm的地区应同时设置暗沟(明沟)和散水。暗沟(明沟)沟底应做纵坡，坡度为o.5%～1%，坡向窨井。外墙与暗沟(明沟)之间应做散水，散水宽度一般为600 --1000mm，坡度为3%～5%。降水量小于900mm的地区可只设置散水。暗沟(明沟)和散水可用混凝土现浇，也可用有弹性的防水材料嵌缝，以防渗水。

　　(4)窗台。窗洞口的下部应设置窗台。窗台根据窗子的安装位置可形成内窗台和外窗台。外窗台是防止在窗洞底部积水，.并流向室内;内窗台则是为了排除窗上的凝结水，以保护室内墙面。外窗台有砖窗台和?昆凝土窗台，砖窗台有平砌挑砖和立砌挑砖两种做法，表面可抹1:3水泥砂浆，并应有10%左右的坡度，挑出尺寸大多为60mm;混凝土窗台一般是现场浇制而成。内窗台的做法也有两种：水泥砂浆窗台，一般是在窗台上表面抹20mm厚的水泥砂浆，并应突出墙面50mm为好;窗台板，对于装修要求高的房间，一般均采用窗台板。外窗台外挑部分应做滴水，滴水可做成水槽或鹰嘴形，窗框与窗台交接缝处不能渗水，以防窗框受潮腐烂。

　　(5)过梁。过梁是门窗等洞口上设置的横梁，承受洞口上部墙体与其他构件(楼层、屋顶等)传来的荷载，它的部分自重可以直接传给洞口两侧墙体，而不由过梁承受。宽度超过300mm的洞口上部应设置过梁。过梁可直接用砖砌筑，也可用木材、型钢和钢筋混凝土制作。钢筋混凝土过梁采用得最为广泛。

　　(6)圈梁。圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体 墙水平方向设置封闭状的按构造配筋的混凝土梁式构件，可以提高建筑物的空间刚度和整 体性，增加墙体稳定，减少由于地基不均匀沉降而引起的墙体开裂，并防止较大振动荷载 对建筑物的不良影响。在抗震设防地区，设置圈梁是减轻震害的重要构造措施。

　　宿舍、办公楼等多层砌体民用房屋，且层数为3 ---4层时，应在底层和檐口标高处各

　　设置一道圈梁。当层数超过4层时，除应在底层和檐口标高处各设置一道圈梁外，至少应在所有纵、横墙上隔层设置。多层砌体工业房屋，应每层设置现浇混凝土圈梁。设置墙梁的多层砌体结构房屋，应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁。

　　钢筋混凝土圈梁的宽度一般同墙厚，对墙厚较大的墙体可做到墙厚的273，高度不小于120mmo当圈梁遇到洞口不能封闭时，应在洞口上部设置截面不小于圈梁截面的附加梁，其搭接长度不小于Im，且应大于两梁高差的2倍，但对有抗震要求的建筑物，圈梁不宜被洞口截断。

　　(7)构造柱。在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱称为构造柱。圈梁在水平方向将楼板与墙体箍住，构造柱则从竖向加强墙体的连接，与圈梁一起构成空间骨架，提高了建筑物的整体刚度和墙体的延性，约束墙体裂缝的开展，从而增加建筑物承受地震作用的能力。因此，有抗震设防要求的建筑物中需设钢筋混凝土构造柱。

　　构造柱一般在墙的某些转角部位(如建筑物四周、纵横墙相交处、楼梯间转角处等)设置，沿整个建筑高度贯通，并与圈梁、地梁现浇成一体。施工时先砌墙并留马牙槎，随着墙体的上升，逐段浇筑混凝土。要注意构造柱与周围构件的连接，并且应与基础与基础梁有良好的连接。

　　砖混结构中构造柱的最小截面尺寸为240mm×180mm，竖向钢筋一般用4~12，钢箍间距不大于250mm，且在柱上下端应适当加密;6、7度抗震设防时超过六层，8度抗震设防时超过五层和9度抗震设防时，构造柱纵向钢筋宜采用4~14，外墙转角的构造柱可适当加大截面及配筋。构造柱可不单独设置基础，但构造柱应伸人室外地面下500mm，或与埋深小于500mm的基础圈梁相连。

　　(8)变形缝.o变形缝包括伸缩缝、沉降缝和防震缝，其作用是保证房屋在温度变化、基础不均匀沉降或地震时能有一些自由伸缩，以防止墙体开裂，结构破坏。

　　1)伸缩缝。又称温度缝，主要作用是防止房屋因气温变化而产生裂缝。其做法为：沿建筑物长度方向每隔一定距离预留缝隙，将建造物从屋顶、墙体、楼层等地面以上构件全部断开，基础因受温度变化影响较小，不必断开。伸缩缝的宽度一般为20 ---30mm，缝内应填保温材料。

　　2)沉降缝。当房屋相邻部分的高度、荷载和结构形式差别很大而地基又较弱时，房屋有可能产生不均匀沉降，致使某些薄弱部位开裂。为此，应在适当位置如复杂的平面或体形转折处，高度变化处，荷载及地基的压缩性和地基处理的方法明显不同处设置沉降缝。沉降缝与伸缩缝不同之处是除屋顶、楼板、墙身都要断开外，基础部分也要断开，即使相邻部分也可自由沉降、互不牵制。沉降缝宽度要根据房屋的层数定：2～3层时可取50～80mm，4～5层时可取80.120mm，5层以上时不应小于120mm o

　　3)防震缝。地震区设计的多层房屋，为防止地震使房屋破坏，应用防震缝将房屋分成若干形体简单、结构刚度均匀的独立部分。防震缝一般从基础顶面开始，沿房屋全高设置。缝的宽度按建筑物高度和所在地区的地震烈度来确定，一般多层砌体建筑的缝宽取50～100mm;多层钢筋混凝土结构建筑，高度15m及以下时，缝宽为70mm;当建筑高度超过15m时，按烈度增大缝宽。

　　(9)烟道与通风道。烟道用于排除燃煤灶的烟气。通风道主要用来排除室内的污浊空

　　气。烟道设于厨房内，通风道常设于暗厕内。

　　烟道与通风道的构造基本相同，主要不同之处是烟道道口靠墙下部，距楼地面600～1000mm，通风道道口靠墙上方，比楼板低约300mmo烟道与通风道宜设于室内十字形或丁字形墙体交接处，不宜设在外墙内。烟道与通风道不能共用，以免串气。

　　(10)垃圾道。垃圾道由垃圾管道(砖砌或预制)、垃圾斗、排气道口、垃圾出灰口等组成。垃圾管道垂直布置，要求内壁光滑。垃圾管道可设于墙内或附于墙内。垃圾道常设置在公共卫生间或楼梯间两侧。

　　(四)楼板与地面

　　楼板是多层建筑中沿水平方向分隔上下空间的结构构件，除了承受并传递竖向荷载和水平荷载外，还应具有一定程度的隔声、防火、防水等功能，同时，建筑物中的各种水平设备管线，也将在楼板内安装。楼板主要由楼板结构层、楼面面层、板底天棚三个部分组成。

　　1.楼板的类型

　　根据楼板结构层所采用材料的不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板以及压型钢板与钢梁组合楼板等多种形式。

　　木楼板具有自重轻、表面温暖、构造简单等优点，但不耐火、隔声，且耐久性较差。为节约木材，现已极少采用。

　　砖拱楼板可以节省钢材、水泥和木材，曾在缺乏钢材、水泥的地区采用过。由于它自重大、承载能力差，且不宜用于有振动和地震烈度较高的地区，加上施工繁杂，现已趋于不用。

　　钢筋混凝土楼板具有强度高、刚度好、耐久、防火，并有良好的可塑性，便于机械化施工等特点，是目前我国工业与民用建筑楼板的基本形式。近年来，由于压型钢板在建筑上的应用，出现了以压型钢板为底模的钢衬板楼板。

　　钢筋混凝土楼板按施工方式的不同可以分为现浇整体式、预制装配式和装配整体式楼板。

　　2.现浇钢筋混凝土楼板

　　在施工现场支模，绑扎钢筋，浇筑混凝土并养护，当混凝土强度达到规定的拆模强度，并拆除模板后形成的楼板，称为现浇钢筋混凝土楼板。

　　由于是在现场施工又是湿作业，且施工工序多，因而劳动强度较大，施工周期相对较长，但现浇钢筋混凝土楼盖具有整体性好，平面形状根据需要任意选择，防水、抗震性能好等优点，在一些房屋特别是高层建筑中经常被采用。

　　现浇钢筋混凝土楼板主要分为板式、梁板式、井字形密肋式、无梁式四种。

　　(1)板式楼板。整块板为一厚度相同的平板，根据周边支承情况及板平面长短边边长的比值，又可把板式楼板分为单向板、双向板和悬挑板几种。

　　单向板(长短边比值大于或等于3，四边支承)仅短边受力，该方向所布钢筋为受力筋，另一方向所配钢筋(一般在受力筋上方)为分布筋。板的厚度一般为跨度的1/40-1/35，且不小于80mmo

　　双向板(长短边比值小于3，四边支承)是双向受力，按双向配置受力钢筋。

　　悬挑板只有一边支承，其主要受力钢筋摆在板的上方，分布钢筋放在主要受力筋的下

　　方，板厚为挑长的1/35，且根部不小于80mmo由于悬挑的根部与端部承受弯矩不同，悬挑板的端部厚度比根部厚度要小些。

　　房屋中跨度较小的房间(如厨房、厕所、贮藏室、走廊)及雨篷、遮阳等常采用现浇钢筋混凝土板式楼板。

　　(2)梁板式肋形楼板。梁板式肋形楼板由主梁、次梁(肋)、板组成，具有传力线路明确、受力合理的特点。当房屋的开间、进深较大，楼面承受的弯矩较大时，常采用这种楼板。

　　梁板式肋形楼板的主梁沿房屋的短跨方向布置，其经济跨度为5 ---8m，梁高为跨度的1/14 -1/8，梁宽为梁高的1/3～1/2，且主梁的高与宽均应符合有关模数规定。次梁与主梁垂直，并把荷载传递给主梁，主梁间距即为次梁的跨度。次梁的跨度比主梁跨度小，一般为4--- 6m，次梁高为跨度的1/6 -1/12，梁宽为梁高的1/3-1/2，次梁的高与宽均应符合有关模数的规定。

　　板支承在次梁上，并把荷载传递给次梁，其短边跨度即为次梁的间距，一般为1.7～3m，板厚一般为板跨的1/40-1/35，常用厚度为60～80mm，并符合模数规定。

　　梁和板搁置在墙上，应满足规范规定的搁置长度。板的搁置长度不小于120mm，梁在墙上的搁置长度与梁高有关，梁高小于或等于500mm，搁置长度不小于180mm;梁高大于500mm时，搁置长度不小于240mmo 常，次梁搁置长度为240mm，主梁的搁置长度为370mmo值得注意的是，当梁上的荷载较大，梁在墙上的支承面积不足时，为了防止梁下墙体因局部抗压强度不足而破坏，需设置混凝土梁垫或钢筋混凝土梁垫，以扩散由梁传来的过大集中荷载。

　　‘(3)井字形肋楼板。与上述板式肋形楼板不同的是，井字形密肋楼板没有主梁，都是次梁(肋)，且肋与肋间的距离较小，通常只有1.5～3m，肋高也只有180～250mm，肋宽120～200mmo当房间的平面形状近似正方形，跨度在10m以内时，常采用这种楼板。井字形密肋楼板具有天棚整齐美观，有利于提高房屋的净空高度等优点，常用于门厅、会议厅等处。

　　(4)无梁楼板。对于平面尺寸较大的房间或门厅，也可以不设梁，直接将板支承于柱上，这种楼板称无梁楼板。无梁楼板分无柱帽和有柱帽两种类型。当荷载较大时，为避免楼板太厚，应采用有柱帽无梁楼板，以增加板在柱上的支承面积。无梁楼板的柱网一般布置成方形或矩形，以方形柱网较为经济，跨度一般不超过6m，板厚通常不小于120mmo 无梁楼板的底面平整，增加了室内的净空高度，有利于采光和通风，但楼板厚度较大，这种楼板比较适用于荷载较大、管线较多的商店和仓库等。

　　3.预制装配式钢筋混凝土楼板

　　预制装配式钢筋混凝土楼板是在工厂或现场预制好的楼板，然后人工或机械吊装到房屋上经坐浆灌缝而成。此做法可节省模板，改善劳动条件，提高效率，缩短工期，促进工业化水平，但预制楼板的整体性不好，灵活性也不如现浇板，更不宜在楼、板上穿洞。 目前，被经常选用的钢筋混凝土楼板有普通型和预应力型两类。

　　普通型就是把受力钢筋置于板底，并保证其有足够的保护层，浇筑混凝土，并经养护而成。由于普通板在受弯时较预应力板先开裂，使钢筋锈蚀，因而跨度较小，在建筑物中仅用作小型配件。

　　预应力型就是给楼板的受拉区预先施加压力，延缓板在受弯后受拉区开裂时限。目前，预应力钢筋混凝土楼板常采用先张法建立预应力，即先在张拉平台上张拉板内受力筋，使钢筋具有所需的弹性回缩力，浇筑混凝土并养护，当混凝土强度达到规定值时剪断钢筋，由钢筋回缩力给板的受拉区施加预压力。与普通型钢筋混凝土构件相比，预应力钢筋混凝土构件可节约钢材30%-50%，节约混凝土10%～30%，因而被广泛采用。

　　(1)预制钢筋混凝土板的类型。

　　1)实心平板。预制实心平板的跨度一般较小，不超过2.4m，如做成预应力构件，跨度可达2.7mo板厚一般为板跨的1/30，即50 ---100mm，宽度为600mm或900mmo

　　预制实心平板由于跨度较小，常被用做走道板、贮藏室隔板或厨房、厕所板等，制作方便，造价低，但隔声效果不好。

　　2)槽形板。槽形板由四周及中部若干根肋及顶面或底面的平板组成，属肋梁与板的组合构件。由于有肋，它的允许跨度可大些。当肋在板下时，称为正槽板。正槽板的受力较合理，但安装后天棚因一根根肋梁而显得凹凸不平。当肋在板上时，称为反槽板，它的受力不合理，安装后楼面上有凸出板面的一根根肋梁，但天棚平整。采用反槽板楼盖时，楼面上肋与肋间可填放松散材料，再在肋上架设木地板等做地面。这种楼面具有保温、隔声等特点，常用于有特殊隔声、保温要求的建筑。

　　3)空心板。空心板是将平板沿纵向抽孔而成，孔的断面有圆形、方形、长方形和长圆形等，其中以圆孔板最为常见。空心板与实心平板比较，结构变形小，减轻了地震作用，抗震性能好。空心楼板具有自重小、用料少、强度高、经济等优点，因而在建筑中被广泛采用。

　　空心板的厚度尺寸视板的跨度而定，一般多为110 ---240mm，宽度为500～1200mm，跨度为2.4---7.2m，其中较为经济的跨度为2.4-4.2mo

　　(2)钢筋混凝土预制板的细部构造。

　　1)板的搁置构造。板的搁置方式有两种，一种是板直接搁置在墙上，形成板式结构;另一种是将板搁置在梁上，梁支承在墙或柱子上，形成梁板式结构。板的布置方式视结构布置方案而定。

　　钢筋混凝土预制楼板在梁、承重墙上必须有足够的搁置长度。当圈梁未设在板的同一标高时，板端的搁置长度，在外墙上应不小于120mm，在内墙上不应小于100mm，在梁上不应小于80mm o为使板与墙有可靠的连接，在板安装前，应先在墙上铺设水泥砂浆，俗称坐浆，厚度不小于10mmo板安装后，板端缝内须用细石混凝土或水泥砂浆灌缝;若为空心板，则应在板的两端用砖块或混凝土堵孔，以防板端在搁置处被压坏，同时，也能免避板缝灌浆时细石混凝土流人孔内。空心板靠墙一侧的纵向边应靠墙布置，并用细石混凝土将板边与墙之间的缝隙灌实。为增加建筑物的整体刚度，可用钢筋将板与墙、板与板之间进行拉结，拉结钢筋的配置视建筑物对整体刚度的要求及抗震情况而定。

　　板在梁上的搁置方式有两种，一是搁置在梁的顶面，如矩形梁;二是搁置在梁出挑的翼缘上，如花篮梁。后一种搁置方式，板的上表面与梁的顶面平齐，此时板的跨度尺寸是梁的中心跨度减去梁顶面宽度。 .

　　2)板的侧缝有V形缝、U形缝、凹槽缝三种形式。

　　为便于施工，在进行板的布置时，一般要求规格、类型越少越好，通常一个房间的预制板宽度尺寸的规格不超过两种。因此，在房间的楼板布置时，板宽方向的尺寸与房间的平面尺寸之间可能会产生差额，即出现不足以排开一块板的缝隙。这时应根据缝隙大小不同，分别采取相应的措施补隙。当缝差在60mm以内时，调整板缝宽度;当缝差在60～120mm时，可沿墙边挑两皮砖解决;当缝差超过200mm，则需重新选择板的规格。 4.装配整体式钢筋混凝土楼板

　　装配整体式钢筋混凝土楼板是将楼板中的部分构件预制安装后，再通过现浇的部分连接成整体。这种楼板的整体性较好，可节省模板，施工速度较快。

　　(1)叠合楼板。叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。预制板既是楼板结构的组成部分，又是现浇钢筋混凝土叠合层的永久性模板，现浇叠合层内应设置负弯矩钢筋，并可在其中敷设水平设备管线。叠合楼板的预制部分，可以采用预应力实心薄板，也可采用钢筋混凝土空心板。

　　(2)密肋填充块楼板。密肋填充块楼板的密肋小梁有现浇和预制两种。现浇密肋填充块楼板以陶土空心砖、矿渣混凝土空心块等作为肋间填充块，然后现浇密肋和面板。填充块与肋和面板相接触的部位带有凹槽，用来与现浇肋或板咬接，使楼板的整体性更好。密肋填充块楼板底面平整，隔声效果好，能充分利用不同材料的性能，节约模板，且整体性好。

　　5.地面构造

　　地面主要由面层、垫层和基层三部分组成，当它们不能满足使用或构造要求时，可考虑增设结合层、隔离层、找平层、防水层、隔声层等附加层。

　　(1)面层。面层是地面上表面的铺筑层，也是室内空间下部的装修层，起着保证室内使用条件和装饰地面的作用。

　　(2)垫层。垫层是位于面层之下用来承受并传递荷载的部分，起到承上启下的作用。根据材料性能，可把垫层分为刚性垫层和柔性垫层。

　　(3)基层。基层是地面的最下层，承受垫层传来的荷载，因而要求坚固、稳定。实铺地面的基层为地表回填土，应分层夯实，其压缩变形量不得超过允许值。

　　(五)阳台与雨篷 1.阳台

　　阳台是楼房中人们与室外接触的场所。阳台主要由阳台板和栏杆扶手组成，阳台板是承重结构，栏杆扶手是围护安全的构件。阳台按其与外墙的相对位置分为挑阳台、凹阳台、半凹半挑阳台、转角阳台。

　　(‘1)阳台的承重构件。挑阳台属悬挑构件，凹阳台的阳台板常为简支板。阳台承重结构的支承方式有墙承式、悬挑式等。

　　1)墙承式。是将阳台板直接搁置在墙上，其板型和跨度通常与房间楼板一致。这种支承方式结构简单，施工方便，多用于凹阳台。

　　2)悬挑式。是将阳台板悬挑出外墙。为使结构合理、安全，阳台悬挑长度不宜过大，而考虑阳台的使用要求，悬挑长度又不宜过小，一般悬挑长度为1. Or_1.5m，以1.2m左右最常见。悬挑式适用于挑阳台或半凹半挑阳台，按悬挑方式不同有挑梁式和挑板式两种。 ①挑梁式。是从横墙上伸出挑梁，阳台板搁置在挑梁上。挑梁压人墙内的长度一般为悬挑长度的1.5倍左右，为防止挑梁端部外露而影响美观，可增设边梁。阳台板的类型和跨度通常与房间楼板一致。挑梁式的阳台悬挑长度可适当大些，而阳台宽度应与横墙间距(即房间开间)一致。挑梁式阳台应用较广泛。

　　②挑板式。是将阳台板悬挑，一般有两种做法：一种是将阳台板和墙梁现浇在一起，利用梁上部的墙体或楼板来平衡阳台板，以防止阳台倾覆。这种做法阳台底部平整，外形轻巧，阳台宽度不受房间开间限制，但梁受力复杂，阳台悬挑长度受限，一般不宜超过1.2mo另一种是将房间楼板直接向外悬挑形成阳台板。这种做法构造简单，阳台底部平整，外形轻巧，但板受力复杂，构件类型增多，由于阳台地面与室内地面标高相同，不利于排水。

　　(2)阳台细部构造。

　　1)阳台栏杆与扶手。阳台的栏杆(栏板)及扶手是阳台的安全围护设施，既要求能够承受一定的侧压力，又要求有一定的美观性。栏杆的形式可分为空花栏杆、实心栏杆和混合栏杆三种。

　　空花栏杆按材料分为金属栏杆和预制混凝土栏杆两种。金属栏杆一般采用圆钢、方钢、扁钢或钢管等，栏杆与阳台板(或边梁)应有可靠的连接，通常在阳台板顶面预埋通长扁钢与金属栏杆焊接，也可采用预留孔洞插接等方法。组合式栏杆中的金属栏杆有时须与混凝土栏板连接，其连接方法一般为预埋铁件焊接。预制混凝土栏杆与阳台板的连接，通常是将预制混凝土栏杆端部的预留钢筋与阳台板顶面的后浇混凝土挡水边坎现浇在一起，也可采用预埋铁件焊接或预留孔洞插接等方法。

　　栏板按材料来分有混凝土栏板、砖砌栏板等。混凝土栏板有现浇和预制两种。现浇混凝土栏板通常与阳台板(或边梁)整浇在一起，预制混凝土栏板可预留钢筋与阳台板的后浇混凝土挡水边坎浇筑在一起，或预埋铁件焊接。砖砌栏板的厚度一般为120mm，为加强其整体性，应在栏板顶部设现浇钢筋混凝土扶手，或在栏板中配置通长钢筋加固。

　　栏板和组合式栏杆顶部的扶手多为现浇或预制钢筋混凝土扶手。栏板或栏杆与钢筋混 凝土扶手的连接方法和它与阳台板的连接方法基本相同。空花栏杆顶部的扶手除采用钢筋 混凝土扶手外，对金属栏杆还可采用木扶手或钢管扶手。阳台栏板或栏杆净高，六层及六 层以下不应低于1.05m;七层及七层以上不应低于1.10mo七层及七层以上住宅和寒冷、 严寒地区住宅宜采用实体栏板。

　　2)阳台排水处理。为避免落人阳台的雨水泛人室内，阳台地面应低于室内地面30～ 50mm，并应沿排水方向做排水坡，阳台板的外缘设挡水边坎，在阳台的一端或两端埋设 泄水管直接将雨水排出。泄水管可采用镀锌钢管或塑料管，管口外伸至少80mmo对高层 建筑应将雨水导人雨水管排出。

　　2.雨篷

　　雨篷是设置在建筑物外墙出人口的上方用以挡雨并有一定装饰作用的水平构件。雨篷 的支承方式多为悬挑式，其悬挑长度一般为0.9～1.5mo按结构形式不同，雨篷可分为板 式和梁板式两种。板式雨篷多做成变截面形式，一般板根部厚度不小于70mm，板端部厚 度不小于50mmo为使其底面平整，梁板式雨篷常采用翻梁形式。当雨篷外伸尺寸较大 时，其支承方式可采用立柱式，即在人口两侧设柱支承雨篷，形成门廊，立柱式雨篷的结 构形式多为梁板式。

　　雨篷顶面应做好防水和排水处理。雨篷顶面通常采用柔性防水。雨篷表面的排水有两种，一种是无组织排水，雨水经雨篷边缘自由泻落，或雨水经滴水管直接排至地表。另一种是有组织排水，雨篷表面集水经地漏、雨水管有组织地排至地下。为保证雨篷排水通畅，雨篷上表面向外侧或向滴水管处或向地漏处应做有1%的排水坡度。

　　(六)楼梯

　　建筑空间的竖向交通联系，主要依靠楼梯、电梯、自动扶梯、台阶、坡道以及爬梯等设施。其中，楼梯作为竖向交通和人员紧急疏散的主要交通设施，使用最为广泛。

　　楼梯的宽度、坡度和踏步级数都应满足人们通行和搬运家具、设备的要求，数量取决于建筑物的平面布置、用途、大小及人流的多少。楼梯应设在明显易找和通行方便的地方，以便在紧急情况下能迅速安全地将室内人员疏散到室外。

　　1.楼梯的组成

　　楼梯一般由梯段、平台、栏杆扶手三部分组成。

　　(1)楼梯段。楼梯段是联系两个不同标高平台的倾斜构件。为了减轻疲劳，梯段的踏步步数一般不宜超过18级，且一般不宜少于3级，以防行走时踩空。

　　(2)楼梯平台。按平台所处位置和高度不同，有中间平台和楼层平台之分。两楼层之间的平台称为中间平台，供人们行走时调节体力和改变行进方向。与楼层地面标高齐平的平台称为楼层平台，除起着与中间平台相同的作用外，还用来分配从楼梯到达各楼层的人流。楼梯梯段净高不宜小于2.20m，楼梯平台过道处的净高不应小于2mo

　　(3)栏杆与扶手。栏杆是布置在楼梯梯段和平台边缘处有一定安全保障度的围护构件。扶手一般附设于栏杆顶部，供作依扶用。扶手也可附设于墙上，称为靠墙扶手。

　　2.楼梯的类型

　　楼梯按所在位置，可分为室外楼梯和室内楼梯两种;按使用性质，可分为主要楼梯、辅助楼梯、疏散楼梯、消防楼梯等几种;按所用材料，可分为木楼梯、钢楼梯、钢筋混凝土楼梯等几种;按形式可分为直跑式、双跑式、双分式、双合式、三跑式、四跑式、曲尺式、螺旋式、圆弧形、桥式、交叉式等数种。

　　楼梯的形式根据使用要求、在房屋中的位置、楼梯间的平面形状而定。 + 3.钢筋混凝土楼梯构造

　　钢筋混凝土楼梯按施工方法不同，主要有现浇整体式和预制装配式两类。

　　(1)现浇钢筋混凝土楼梯。现浇钢筋混凝土楼梯是在施工现场支模绑扎钢筋并浇筑混凝土而形成的整体楼梯。由于楼梯段与休息平台整体浇筑，因而楼梯的整体刚性好，坚固耐久。现浇钢筋混凝土楼梯按楼梯段传力的特点可以分为板式和梁式两种。

　　①板式楼梯。板式楼梯的梯段是一块斜放的板，通常由梯段板、平台梁和平台板组成。梯段板承受着梯段的全部荷载，然后通过平台梁将荷载传给墙体或柱子。必要时，也可取消梯段板一端或两端的平台梁，使平台板与梯段板连为一体，形成折线形的板直接支承于墙或梁上。

　　在一些公共建筑和庭园建筑中，近年来出现了一种悬臂板式楼梯，梯段和平台均无支承，完全靠上下楼梯段与平台组成的空间板式结构与上下层楼板结构共同来受力，其特点为造型新颖，空间感好。

　　板式楼梯的梯段底面平整，外形简洁，便于支撑施工，当梯段跨度不大时经常采用。当梯段跨度较大时，梯段板厚度增加，自重较大，不经济。

　　②梁式楼梯。梁式楼梯段是由斜梁和踏步板组成，当楼梯踏步受到荷载作用时，踏步为一水平受力构造，踏步板把荷载传递左右斜梁，斜梁把荷载传递给与之相连的上下休息平台梁，最后，平台梁将荷载传给墙体或柱子。

　　梯梁通常设两根，分别布置在踏步板的两端。梯梁与踏步板在竖向的相对位置有两种，一种为明步，即梯梁在踏步板之下，踏步外露;另一种为暗步，即梯梁在踏步板之上，形成反梁，踏步包在里面。梯梁也可以只设一根，通常有两种形式，一种是踏步板的一端设梯梁，另一端搁置在墙上;另一种是用单梁悬挑踏步板。

　　当荷载或梯段跨度较大时，采用梁式楼梯比较经济。

　　(2)预制装配式钢筋混凝土楼梯。装配式钢筋混凝土楼梯根据构件尺度的差别，大致可分为小型构件装配式、中型构件装配式和大型构件装配式三种。

　　1)小型构件装配式楼梯。小型构件装配式楼梯是将梯段、平台分割成若干部分，分别预制成小构件装配而成的，按照预制踏步的支承方式分为悬挑式、墙承式、梁承式三种。

　　①悬挑式楼梯。这种楼梯的每一踏步板为一个悬挑构件，踏步板的根部压砌在墙体内，踏步板挑出部分多为L形断面，压在墙体内的部分为矩形断面。由于踏步板不把荷载直接传递给平台，不需要设平台梁，只设有平台板，因而楼梯的净空高度大。

　　②墙承式楼梯。预制踏步的两端支承在墙上，荷载直接传递给两侧的墙体。墙承式楼梯不需要设梯梁和平台梁，平台板为简支空心板、实心板、槽形板等，踏步断面为L形或一字形，适宜于直跑式楼梯。若为双跑楼梯，则需要在楼梯间中部砌墙，用以支承踏步，两跑间加设一道墙，阻挡上下楼行人视线，为此要在这道隔墙上开洞。这种楼梯不利于搬运大件物品。

　　③梁承式楼梯。预制踏步支承在梯梁上，形成梁式梯段，梯梁支承在平台梁上。平台梁一般为L形断面，梯梁的断面形式，视踏步构件的形式而定，三角形踏步一般采用矩形梯梁，楼梯为暗步时，可采用L形梯梁，L形和一字形踏步应采用锯齿形梯梁。预制踏步在安装时，踏步之间以及踏步与梯梁之间应用水泥砂浆坐浆oL形和一字形踏步预留孔洞应与锯齿形梯梁上预埋的插铁套接，孔内用水泥砂浆填实。

　　2)中型及大型构件装配式楼梯。中型构件装配式楼梯一般由楼梯段和带有平台梁的休息平台板两大构件组合而成，楼梯段直接与楼梯休息平台梁连接，楼梯的栏杆与扶手在楼梯结构安装后再进行安装。带梁休息平台形成一类似槽形板构件，在支承楼梯段的一侧，平台板肋断面加大，并设计成L形断面以利于楼梯段的搭接。楼梯段与现浇钢筋混凝土楼梯类似，有梁板式和板式两种。

　　大型构件装配式楼梯，是将楼梯段与休息平台一起组成一个构件，每层由第一跑及中间休息平台和第二跑及楼层休息平台板两大构件组合而成。

　　4.楼梯的细部构造

　　(1)踏步面层及防滑构造。楼梯踏步面层应便于行走、耐磨、防滑并保持清洁。通常面层可以选用水泥砂浆、水磨石、大理石和防滑砖等。

　　为防止行人使用楼梯时滑倒，踏步表面应有防滑措施，表面光滑的楼梯必须对踏步表面进行处理，通常是在接近踏口处设置防滑条，防滑条的材料主要有金刚砂、马赛克、橡皮条和金属材料等。

　　(2)栏杆、栏板和扶手。楼梯的栏杆、栏板是楼梯的安全防护设施，既有安全防护作用，又有装饰作用。

　　栏杆多采用方钢、圆钢、扁钢、钢管等金属型材焊接而成，下部与楼梯段锚固，上部与扶手连接。栏杆与梯段的连接方法有预埋铁件焊接、预留孔洞插接、螺栓连接。

　　栏板多由现浇钢筋混凝土或加筋砖砌体制作，栏板顶部可另设扶手，也可直接抹灰作扶手。楼梯扶手可以用硬木、钢管、塑料、现浇混凝土抹灰或水磨石制作。采用钢栏杆、木制扶手或塑料扶手时，两者间常用木螺丝连接;采用金属栏杆金属扶手时，常采用焊接连接。

　　5.台阶与坡道 ’

　　因建筑物构造及使用功能的需要，建筑物的室内外地坪有一定的高差，在建筑物的人口处，可以选择台阶或坡道来衔接。

　　(1)室外台阶。室外台阶一般包括踏步和平台两部分。台阶的坡度应比楼梯小，通常踏步高度为100--150mm，宽度为300～400mmo台阶一般由面层、垫层及基层组成;面层可选用水泥砂浆、水磨石、天然石材或人造石材等块材;垫层材料可选用混凝土、石材或砖砌体;基层为夯实的土壤或灰土。在严寒地区，为了防止冻害，在基层与混凝土垫层之间应设砂垫层。

　　(2)坡道。车辆通行或有特殊要求的建筑物室外台阶处，考虑设置坡道或用坡道与台阶组合。与台阶一样，坡道也应采用耐久、耐磨和抗冻性好的材料。坡道对防滑要求较高，坡度较大时可设置防滑条或做成锯齿形。 一

　　(七)门与窗

　　门和窗是建筑物中的围护构件。门在建筑中的作用主要是交通联系，并兼有采光、通风之用，窗的作用主要是采光和通风。门窗的形状、尺寸、排列组合以及材料对建筑物的立面效果影响很大。门窗还要有一定的保温、隔声、防雨、防风沙等功能，在构造上，应满足开启灵活、关闭紧密、坚固耐久、便于擦洗、符合模数等方面的要求。

　　1.门、窗的类型

　　(1)按所用的材料分为木、钢、铝合金、玻璃钢、塑料、钢筋混凝土门窗等几种。

　　1)木门窗。选用优质松木或杉木等制作，具有自重轻、加工制作简单、造价低、便于安装等优点，但耐腐蚀性能一般，且耗用木材，目前采用较少。

　　2)钢门窗。由轧制成型的型钢经焊接而成，可大批生产，成本较低，又可节约木材，具有强度大、透光率大、便于拼接组合等优点，但易锈蚀，且自重大，目前采用较少。

　　3)铝合金门窗。铝合金门窗由经表面处理的专用铝合金型材制作构件，经装配组合制成，具有质量轻、强度高、安装方便、密封性好、耐腐蚀、坚固耐用及色泽美观的特点。

　　组合型铝合金门窗的设计宜采用定型产品门窗作为组合单元，应根据使用和安全要求确定铝合金门窗的风压强度性能弋雨水渗漏性能、空气渗透性能等综合指标。外墙铝合金门窗的安装高度应有限制，例如，有些地区规定外墙铝合金门窗安装高度应小于或等于60m(不包括玻璃幕墙)，层数小于或等于20层，若高度大于60m或20层，则应进行更细致的设计，必要时应进行风洞模型试验。

　　4)塑料门窗。塑料门窗由工程塑料经注模制作而成，是近几年发展起来的一种新型门窗，具有轻质、耐腐蚀、密闭性好、隔热、隔声、美观新颖的特点。塑料门窗的缺点是变形较大，刚度较差。为了提高塑料门窗的刚度，一般在塑料型材内腔中加入钢或铝等，形成塑钢门窗或塑铝门窗。塑料门窗本身具有耐腐蚀等功能，不用涂刷涂料，可节约施工时间和费用。因此，在建筑中得到广泛应用。

　　塑料门窗的发展十分迅猛，与铝合金门窗相比，塑料门窗的保温效果较好，造价经济，单框双玻璃窗的传热系数小于双层铝合金窗的传热系数，但是运输、储存、加工要求较严格。

　　5)钢筋混凝土门窗。主要是用预应力钢筋混凝土做门窗框，门窗扇由其他材料制作，具有耐久性好、价格低、耐潮湿等优点，但密闭性及表面光洁度较差。

　　(2)按开启方式可分为平开门、弹簧门、推拉门、转门、折叠门、卷门、自动门等。窗分为平开窗、推拉窗、悬窗、固定窗等几种形式。

　　(3)按镶嵌材料可以把窗分为玻璃窗、百叶窗、纱窗、防火窗、防爆窗、保温窗、隔声窗等几种。按门板的材料，可以把门分为镶板门、拼板门、纤维板门、胶合板门、百叶门、玻璃门、纱门等。

　　2.门、窗的构造组成一

　　(1)门的构造组成。一般门主要由门樘和门扇两部分组成。门樘又称门框，由上槛、中槛和边框等组成，多扇门还有中竖框。门扇由上冒头、中冒头、下冒头和边梃等组成。为了通风采光，可在门的上部设腰窗(俗称上亮子)，有固定、平开及上、中、下悬等形式，其构造同窗扇，门框与墙间的缝隙常用木条盖缝，称门头线，俗称贴脸。门上还有五金零件，常见的有铰链、门锁、插销、拉手、停门器、风钩等。

　　(2)窗的构造组成。窗主要由窗樘和窗扇两部分组成。窗樘又称窗框，一般由上框、下框、中横框、中竖框及边框等组成。窗扇由上冒头、中冒头、下冒头及边梃组成。依镶嵌材料的不同有玻璃窗扇、纱窗扇和百叶窗扇等。窗扇与窗框用五金零件连接，常用的五金零件有铰链、风钩、插销、拉手及导轨、滑轮等。窗框与墙的连接处，为满足不同的要求，有时加有贴脸、窗台板、窗帘盒等。

　　3.门与窗的尺度

　　(1)门的尺度。房间中门的最小宽度，是由人体尺寸、通过人流股数及家具设备的大小决定的。门的最小宽度一般为700mm，常用于住宅中的厕所、浴室。住宅中卧室、厨房、阳台的门应考虑一人携带物品通行，卧室常取900mm，厨房可取800mmo住宅入户门考虑家具尺寸增大的趋势，常取1000mmo普通教室、办公室等的门应考虑一人正在通行，另一人侧身通行，常采用1000mmo

　　当房间面积较大，使用人数较多时，单扇门宽度小，不能满足通行要求，为了开启方便和少占使用面积，当门宽大于1000mm时，应根据使用要求采用双扇门、四扇门或者增加门的数量。双扇门的宽度可为1200～1800mm，四扇门的宽度可为2400～3600mmo 按照现行国家标准《建筑设计防火规范》GB 50016的要求，当房间使用人数超过50人，面积超过60ir12时，至少需设两个门。对于一些大型公共建筑如影剧院的观众厅、体育馆的比赛大厅等，由于人流集中，为保证紧急情况下人流迅速、安全地疏散，门的数量和总宽度应按每100人600mm宽计算，并结合人流通行方便分别设双扇外开门于通道外，

　　且每扇门宽度不应小于1400mmo

　　(2)窗的尺度。窗的尺度主要取决于房间的采光、通风、构造做法和建筑造型等要求，并要符合现行国家标准《建筑模数协调统一标准》GBJ 2的规定。一般平开木窗的窗扇高度为800～1200mm，宽度不宜大于500mm，上下悬窗的窗扇高度为300～600mm，中悬窗窗扇高度不宜大于1200mm，宽度不宜大于1000mm，推拉窗高宽均不宜大于1500mmo各类窗的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸，需要时只要按所需类型及尺度大小直接选用。
