　　【案例五】

　　背景：

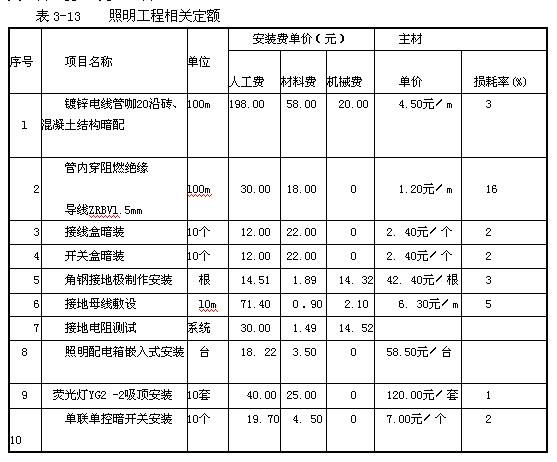

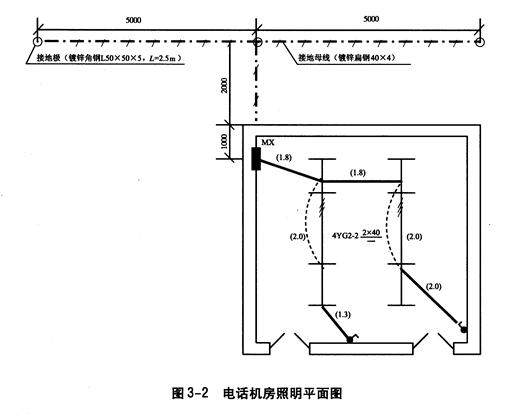

　　1.某电话机房照明系统中一回路，如图3-2所示。该照明工程相关定额规定，见表3-13。人工日工资50元/工日。

　　人工单价为50元/工日，管理费和利润分别按人工费的55%和45%计算。

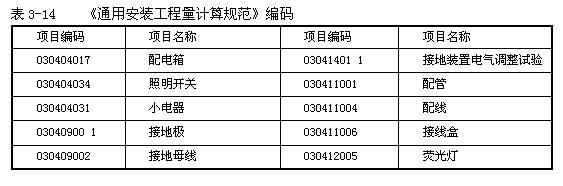

　　2.根据《通用安装工程量计算规范》的规定，分部分项工程的统一编码，见表3-14。

　　说明：

　　1.照明.配电箱M ×为嵌入式安装，箱体尺寸：600×400×200(宽×高×厚，mm)，安装高度为下口离地1.6m;

　　2.管线均为镀锌电线管咖20沿砖墙、混凝土顶板内暗配，顶管标高为4m;管内穿阻燃绝缘导线ZRBVl.5mm2;

　　3.接地母线采用-40×4mm镀锌扁钢，埋深0.7m，由室外进入外墙皮后的水平长度为lm，进入配电箱内长度为0.5m，室内外地坪无高差;

　　4.单联单控明开关规格为250V10A，安装高度为下口离地1.4m;

　　5.接地电阻要求小于41%;

　　6.配管水平长度见图3-2括号内数字，单位为米。

　　问题：

　　1.根据图3-2所示内容和《通用安装工程量计算规范》的规定，列式计算接地母线敷设、电气配管和配线的工程量。将计算过程填人“分部分项工程量计算表”中。

　　2.根据上述相关定额(表3-13)和《计价规范》的要求，计算接地母线、电气配管和电气配线分项工程的工程量清单综合单价。

　　3.编制该工程“分部分项工程量清单与计价表”。

　　分析要点：

　　本案例要求按《通用安装工程量计算规范》和《计价规范》的规定，掌握编制电气照明工程的分部分项工程量清单与计价表的基本方法。具体是：编制分部分项工程量清单与计价表时，应能列出电气工程的分项子目，掌握工程量计算方法。

　　(1)计算配管长度时，不扣除管路中间的接线箱(盒)、开关盒、灯头盒所占长度。但应扣除配电箱所占长度。

　　(2)计算接地母线工程量时，按清单工程量计算规则，按设计图示尺寸以长度计算(另加3.9%的附加长度)。

　　(3)计算配线清单工程量时，按设计图示尺寸以单线长度计算(含预留长度)，预留长度为配电箱盘面尺寸的高+宽。

　　答案

　　问题1：

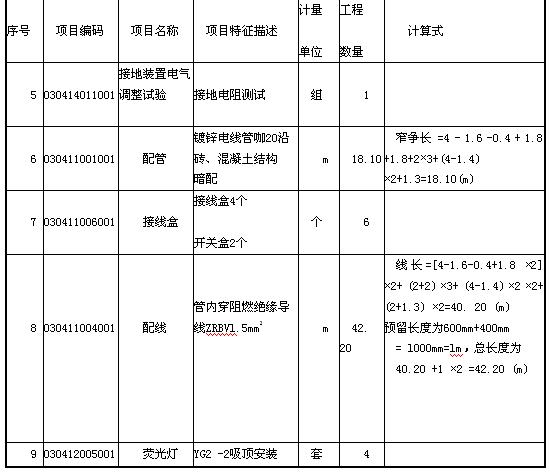

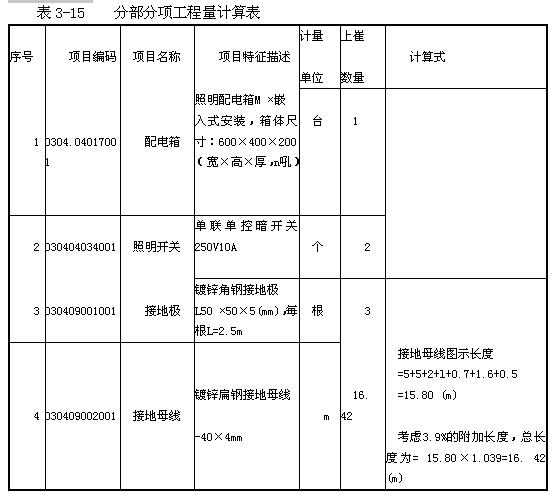

　　解：根据《通用安装工程量计算规范》的规定，列表计算工程量，工程量计算过程见表3-15。

　　问题2：

　　解：编制接地母线、配管和配线工程量清单综合单价分析表。

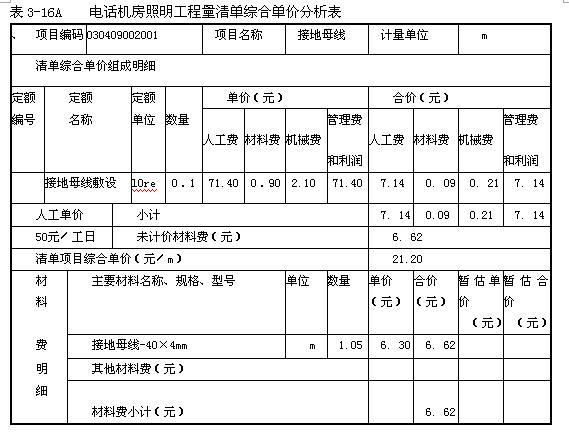

　　1.计算接地母线的综合单价，见表3-16A。

　　接地母线长度应按施工图设计水平和垂直规定长度另加3.9%的附加长度(包括转弯、上下波动、避绕建筑物、搭接头所占长度)计算。计算主材用量应考虑表3-13中5%的损耗，该接地母线分项工程每米所含主材数量：接地母线1.05m。

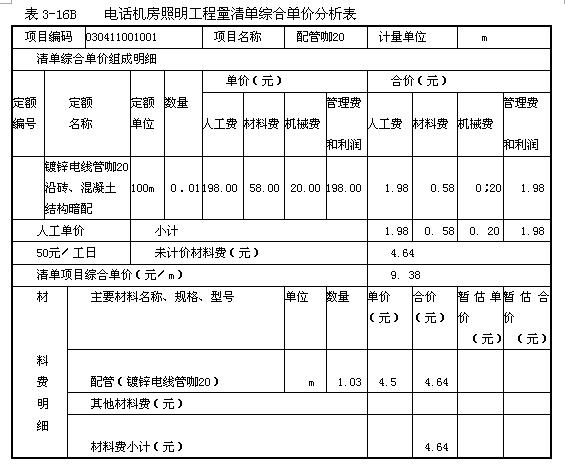

　　2.计算电气配管综合单价：见表3-16B。

　　计算电气配管综合单价时，Φ20镀锌电线管主材数量应考虑表3-13中的损耗为3%;该电气配管分项工程每米所含主材数量：4,20镀锌电线管主材1.03m。

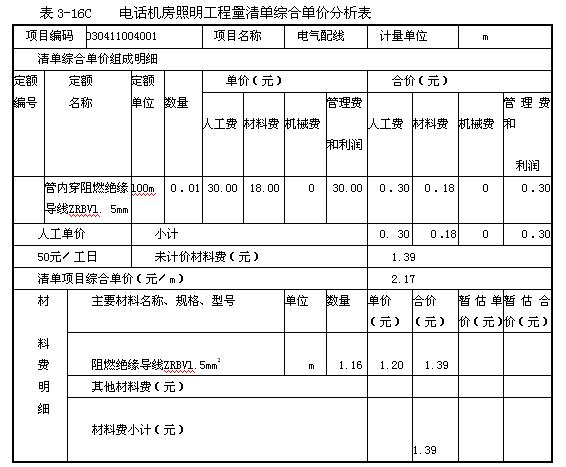

　　3.计算电气配线综合单价，见表3-16C。

　　计算电气配线的综合单价时，主材用量要考虑表3-13中16%的损耗。该分项工程每米所含主材数量：1.0 ×l. 16=1.16(m)。

　　问题3：

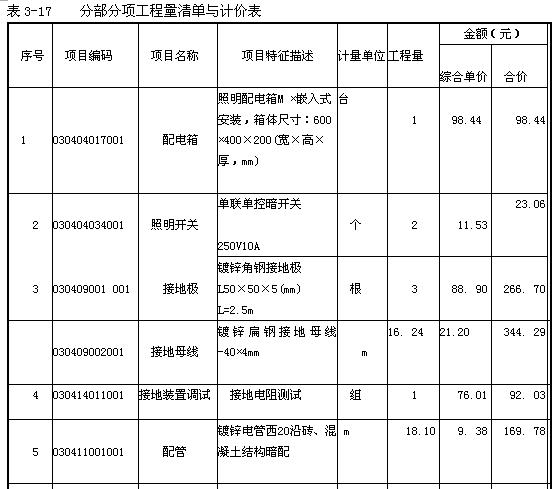

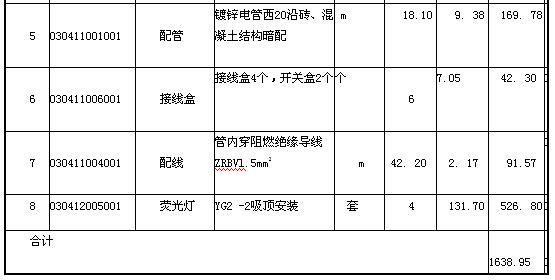

　　编制电话机房电气照明工程分部分项工程量清单与计价表，见表3-17。

　　表3-17中，配电箱、照明开关、接地装置调试、接线盒和荧光灯综合单价根据表3-13中的数据计算，计算式为：

　　配电箱综合单价=18.22 +3.5+18.22×(55% +45%)+58.5 =98.44(元)

　　照明开关综合单价=[ 19. 70 +4. 50+19.7×(55% +45%)] ×O.1+1.02 ×7=11.53(元)

　　接地极综合单价= 14.51+1.89+14.32+14.51×(55~+45%)+42. 40×1.03=88.90(元)

　　接地装置调试综合单价=30+1.49+14.52 +30×(55% +45%)=76. 01(元)

　　接线盒综合单价=[ 12 +22+12×(55% +45%)] ×O.1+1.02 ×2.4=7.05(元)

　　荧光灯综合单价= [-40 +25 +40×(55% +45%)] ×O.1+1.01 ×120 =10.5+121.20

　　=131.70(元)
