【案例七】

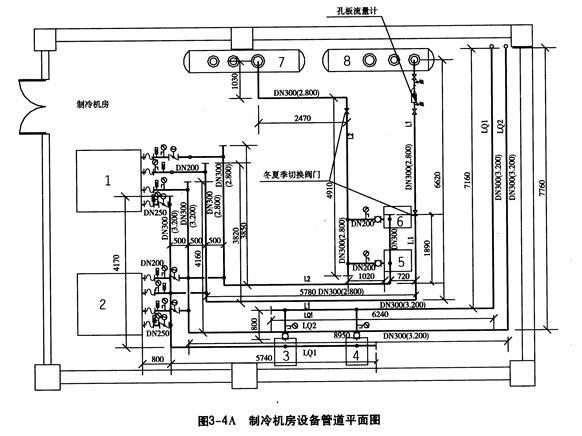

1.某制冷机房设备管道平面图、系统图，如图3-4A、图3-4B所示。

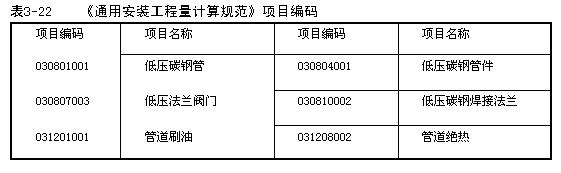

2.根据《通用安装工程量计算规范》的规定，分部分项工程的统一项目编码，见表3-22。
说明：
1.制冷机房室内地坪标高为±0.00，图中标注尺寸除标高单位为米外，其余均为毫米。
2.系统工作压力为1.OMPa，管道材质为无缝钢管，规格为忱19×9，D273×12, D325×14，弯头采用成品压制弯头，三通为现场挖眼连接。管道系统全部采用电孤焊接。所有法兰为碳钢平焊法兰。
3.所有管道、管道支架除锈后，均刷红丹防锈底漆两道，管道采用橡塑管壳(厚度为30mm)保温。
4.管道支架为普通支架，管道安装完毕进行水压试验和冲洗，需符合规范要求;管道焊口无探伤要求。

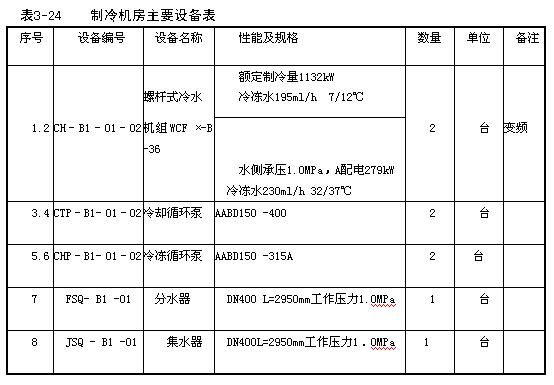

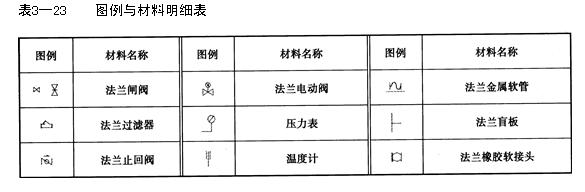

5.图例与材料明细表、制冷机房主要设备表分别见表3 -23和表3-24。
问题：
1.根据图示内容和《通用安装工程量计算规范》的规定，列式计算该系统的无缝钢旨安装及刷油、保温的工程量。将计算过程填人分部分项工程量计算表中。

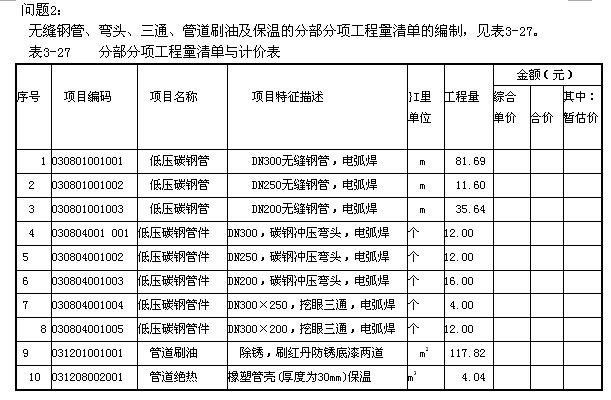

2.根据《通用安装工程量计算规范》和《计价规范》的规定，编列该管道系统的无缝钢管、弯头、三通、管道刷油及保温的分部分项工程量清单。

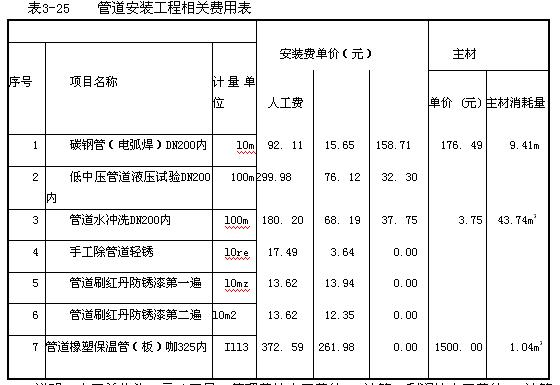

3.根据表3 -25给出的无缝钢管砚19 ×9安装工程的相关费用，分别编制该无缝钢管分项工程安装、管道刷油、保温的工程量清单综合单价分析表。
说明：人工单价为50元/工日，管理费按人工费的50%计算，利润按人工费的30%计算。
分析要点：
本案例要求按《通用安装工程量计算规范》和《计价规范》的规定，掌握编制管道单位工程的分部分项工程量清单与计价表的基本方法。具体是：编制分部分项工程量清单与计价表时，应能列出管道工程的分项子目，掌握工程量计算方法。
计算管道安装工程费用时，应注意计算钢管长度时，不扣除阀门、管件所占长度。管道的刷油、保温应单独列示清单工程量。
答案：
问题1：

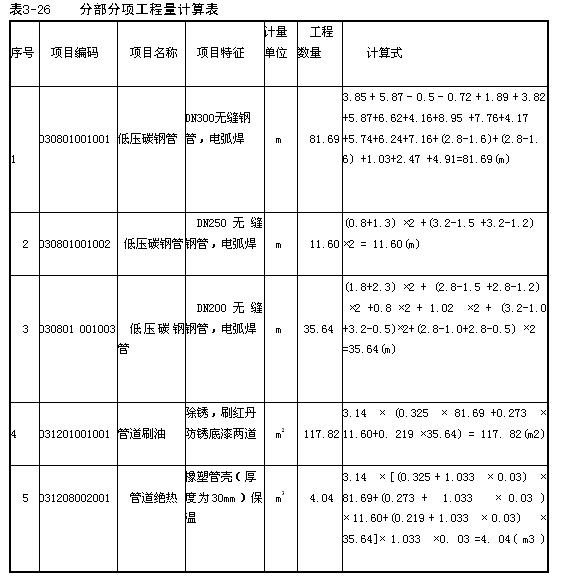

解：列表计算工程量，无缝钢管工程量计算过程，见表3-260
管道绝热工程量计算公式为V=π×(D+ 1.033δ)×1.033δ×L，π-圆周率，D一直径，1.033一调整系数，δ一绝热层厚度，L一管道延长米。
问题3：

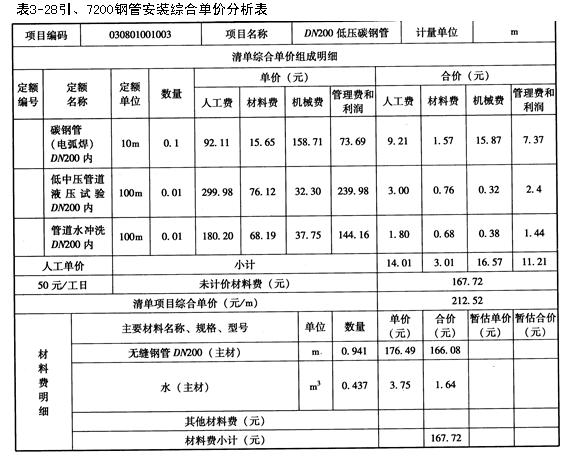

1.编制无缝钢管DN200分项工程的工程量清单综合单价分析表，见表3-28 。
计算综合单价时，应考虑每米管道无缝钢管主材的消耗量0. 941m，综合单价中包括管道水冲洗和液压试验的费用。

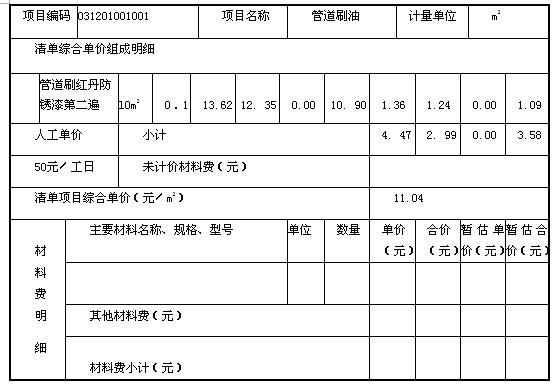

2.编制无缝钢管DN200刷油的工程量清单综合单价分析表，见表3-29。
计算刷油的综合单价时，应包括除锈、刷油的价格。

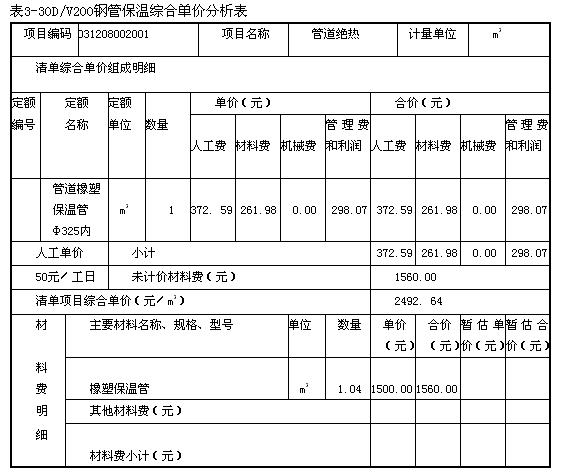

3.编制无缝钢管DN200保温的工程量清单综合单价分析表，见表3-30。
计算保温的综合单价时，橡塑保温管(板)主材数量应考虑4%的损耗。
